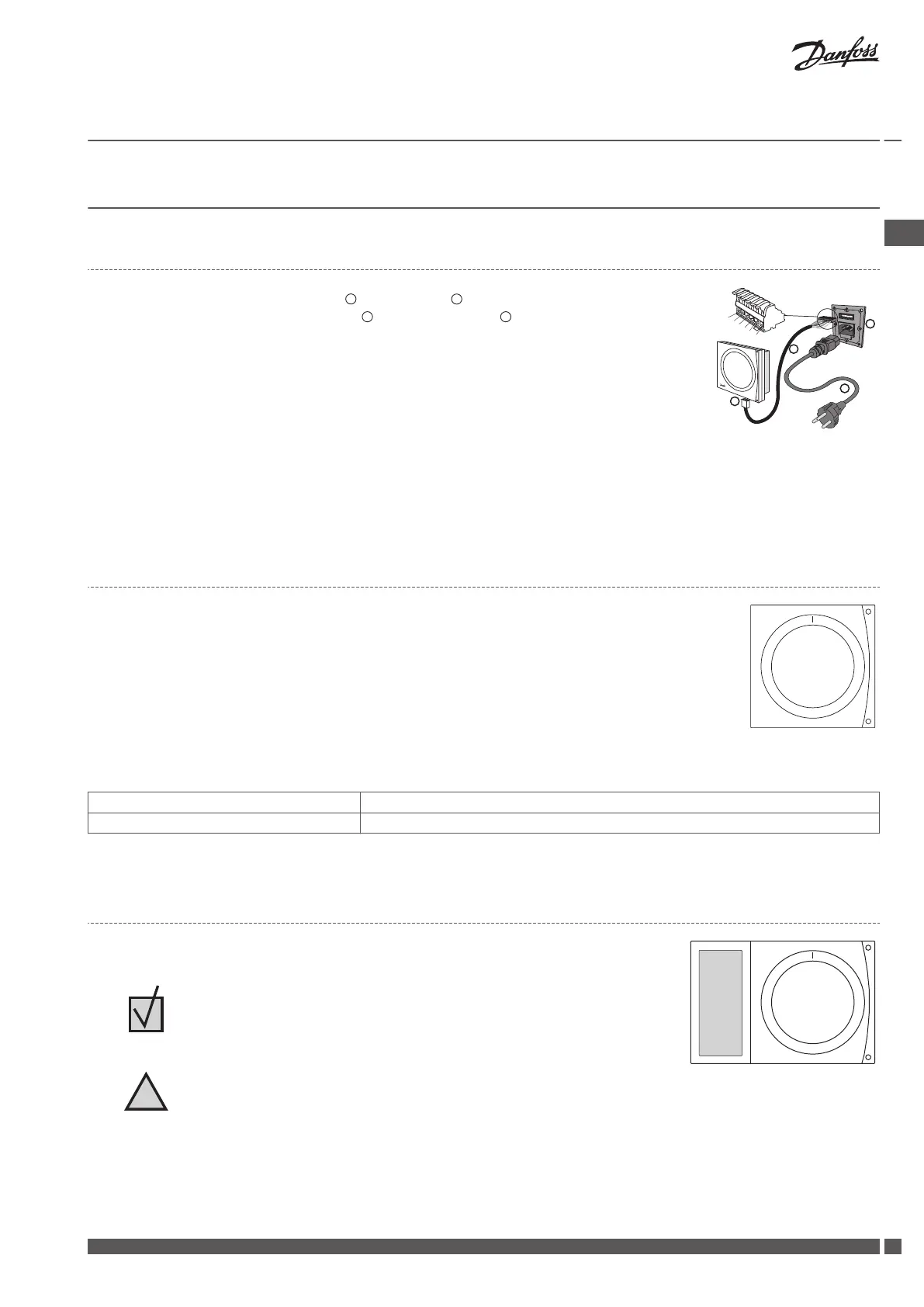

Danfoss Air a2 Installation Guide

4 Installation des CCM-Moduls und des Air Dial
4.1 Elektrische Anschlüsse
1. Verbinden Sie das Netzanschlusskabel
4
mit der Air Unit
3
.
2. Verbinden Sie das Kommunikationskabel
2
mit dem CCM-Modul
1
und der Air Unit.
3. Überprüfen Sie das Signal. Wenn es zu schwach ist, sollte das CCM-Modul an anderer Stelle
platziert werden, z. B. auf der gleichen Etage wie das Air Dial (siehe Air Dial-Verbindungs-
prüfung).
4. Platzieren Sie das CCM-Modul möglichst in der Nähe eines Ethernet-Anschlusses für die
spätere Verbindung mit einem PC.
5. Wenn Zubehör (elektrisches Vor- und Nachheizregister, Nachheizregister (Heizwasser) oder
geothermisches Heizregister) vorhanden ist, muss der Stift von den Klemmen 5 und 6 ent-
fernt werden (siehe auch die im Lieferumfang des Zubehörs enthaltene Anleitung).
1
2
3
4
5
6
1
2
3
4
Kommunikationskabel-Anschlüsse:
1. Weiß/Orange, 2. Orange, 3. Schwarz, 4. Weiß/Blau, 5. Blau, 6. Schwarz
Hinweis! Das Kommunikationskabel kann auf bis zu 200 m verlängert werden. Verwenden Sie Buskabel.
4.2 Funkverbindung
Beim Einschalten des CCM-Moduls blinkt die grüne LED langsam, dies zeigt an, dass das CCM-
Modul noch keine Verbindung zum Air Dial hat.
Setzen Sie die Batterien ein, um das Air Dial zu verbinden. Das Air Dial startet im Installations-
modus und führt den Installateur automatisch durch die Einrichtung.
1. Spracheinstellung.
2. Erstellen Sie ein Netzwerk (drücken Sie die Taste am CCM-Modul und drücken Sie dann Air
Dial).
3. Einstellung der Grundschritte (Einstellung der Gesamtluftmenge).
4. Fertigstellen.
Grüne LED leuchtet dauerhaft Verbindung hergestellt
Rote LED blinkt 5 Mal langsam Verbindungsaufbau fehlgeschlagen, siehe Fehlersuche.
Tab. 2: Blinkcodes der LED am CCM
4.3
Air Dial
Das Air Dial verfügt über einen integrierten Temperaturfühler. Um die bestmögliche Leis-
tung zu garantieren, sollte das Air Dial nach folgenden Richtlinien platziert werden:
▪
Platzieren Sie das Air Dial 80-150 cm über dem Boden.
▪
Platzieren Sie das Air Dial nicht in der Nähe von Vorhängen etc.
▪
Stellen Sie das Air Dial an einer Stelle mit repräsentativer Tem-
peratur auf.
!
▪
Montieren Sie das Air Dial nicht in einem Badezimmer.
▪
Platzieren Sie das Air Dial nicht in direkter Sonneneinstrahlung.
▪
Platzieren Sie das Air Dial nicht an einer Außenwand.
▪
Platzieren Sie das Air Dial nicht direkt über einer Wärmequelle.
Installationshandbuch Danfoss Air Units
Danfoss Heating Solutions VIEWB303
37
DE .
