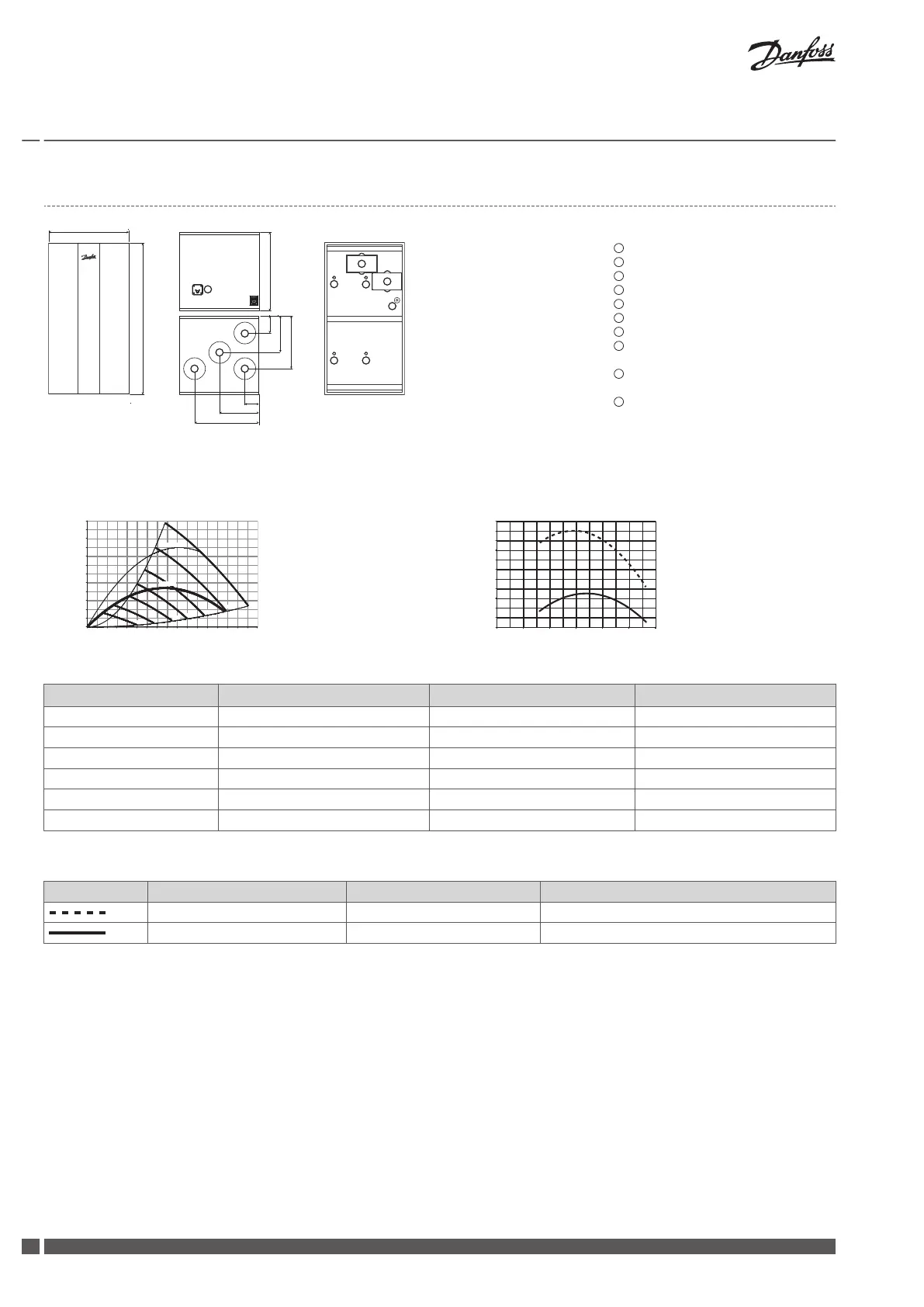

Danfoss Air a2 Installation Guide

8.4 w² enhed
590
1055
580
126
270
389
110
295
480
1
2
3
4
5
6
7
8
9
98
10
1
Indblæsning
2
Udsugning fra rum
3
Afkastluft
4
Udeluft
5
Kondensafløb
6
Filter, udsugning fra rum
7
Filter, indblæsning
8
Differenstrykudtag for udsugning fra
rum
9
Differenstrykudtag for indblæsning til
rum
10
Reset-knap til filter
Enhedens vægt: 45 kg
Kapacitet Virkningsgrad
Eksternt tryk [Pa] η [%]
100%
85%
70%
58%
46%
33%
21%
300
250
200
150
100
50
0
*0.45 W/m³/h
1000 J/m³
0 50 100 150 200 250 300 350 400
Luftmængde [m³/h]
83%
84%
85%
86%
87%
88%
89%
90%
91%
92%
93%
94%
0 50 100 150 200 250 300
Luftmængde [m³/h]
* 0,45 Wh/m³ = "Passiv Haus"-krav
Luftmængde [m³/h] Pext. [Pa] SEL [J/m³] P
1
tot. [W]
160 50 700 31
220 70 832 51
220 100 963 59
260 70 892 64
260 100 996 72
280 90 1000 78
Tab. 12: Kapacitet for w²-enhed
Udsugning fra rum Udeluft
t = 21 °C RH = 36 % t = -3 °C RH = 80 % med kondens og 5 % ubalance
t = 25 °C RH < 27 % t = 5 °C iht. EN308
Tab. 13: Luftkonditioner for virkningsgrader for w²-enheden
Installationsvejledning
Danfoss Air ventilationsanlæg
VIEWB301 Danfoss Heating Solutions
32
