Installationsanleitung EvoFlat 4.0 Wohnungsstation für Wohnungen, Ein- und Mehrfamilienhäuser
22 | © Danfoss | DCS-SGDPT | 2022.01
AN40274706699301-010101

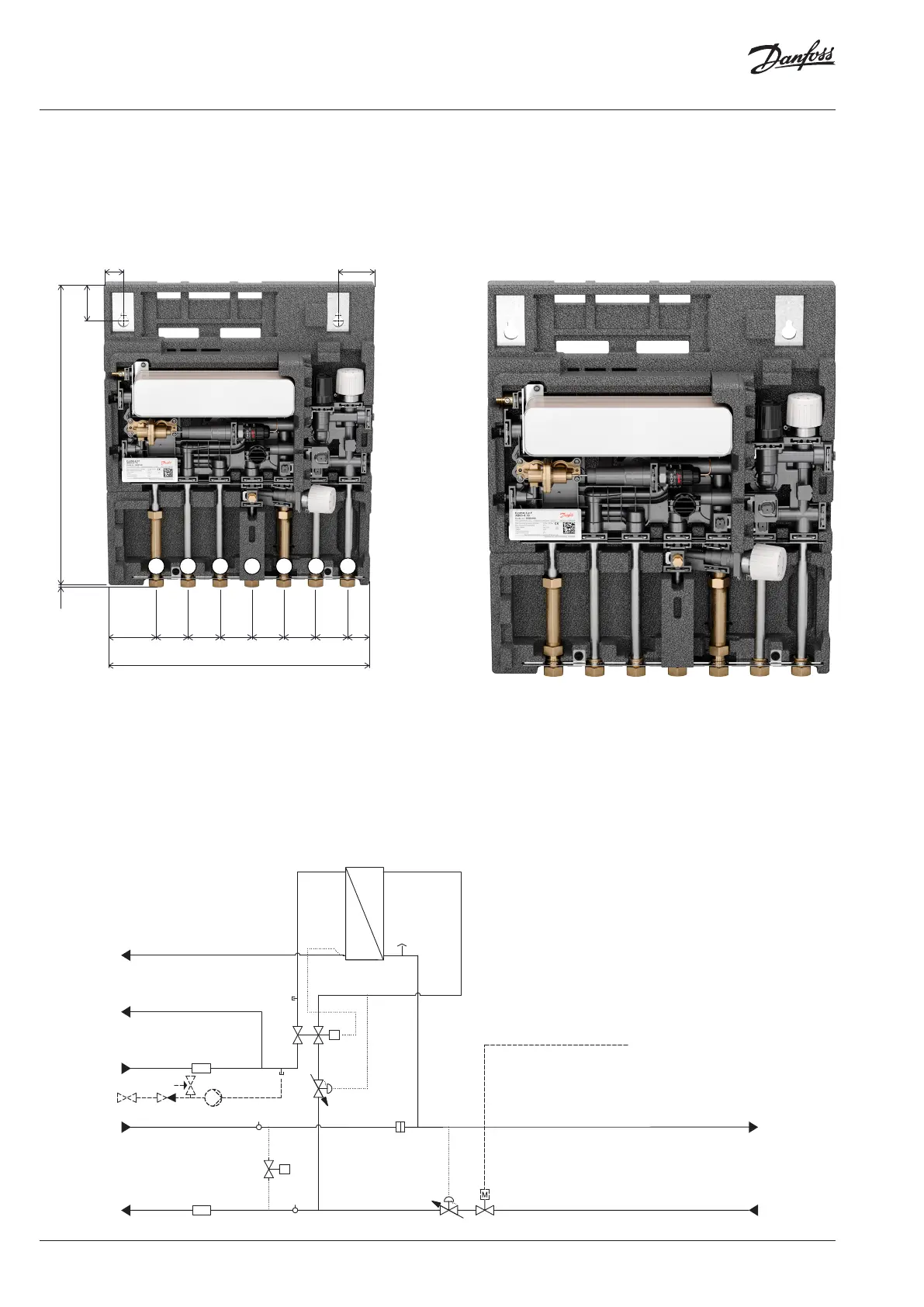

4.2 EvoFlat 4.0 F. Darstellungen und Diagramme.
2
4 38
52
52A
4
5
59 24
40
17
2 Plattenwärmübertrager
4 Differenzdruckregler
5 Schmutzfänger MW 0,6 mm
7 Kugelhahn
9 Zirkulationspumpe Yonos Para Z 15/7
12 Sicherheitsventil
17 Entlüftung
23 Fühlertauchhülse
24 Passstück für WMZ 3/4” × 110 mm
38 Warmwasser-Regler
40 Sommer-Bypass
52 Zonenventil
52A TWA Q-NO 230V - für Zonenventil (optional)
59 Passstück für WZ 3/4” × 110 mm
38
33
33
4
23
9
12
7
59
2
17
~ 230 V
5
524
52A
23
24
40
530
65 65 65 65 65 65 4496
613
64
8
36 69
1 2 3 4 5 6 7
Verbindungen:
1. Kaltwasser (PWC) Eintritt
2. Warmwasser (PWH)
3. Kaltwasser (PWC) Austritt
4. Vorlauf Versorgungsnetz
5. Rücklauf Versorgungsnetz
6. Vorlauf Verbraucher
7. Rücklauf Verbraucher
Optionen:
• PWH-Zirkulationsset (183H0500)
• Stellantrieb TWA-Q NO 230V (082F1601)
PWH
PWC
PWC
PWH-C
Versorgungnetz
Versorgungnetz Verbraucher
Verbraucher
