Guide d’installation EvoFlat 4.0 Modules d’alimentation pour appartements, maisons individuelles et immeubles d’habitations
38 | © Danfoss | DCS-SGDPT | 2022.01
AN40274706699301-010101

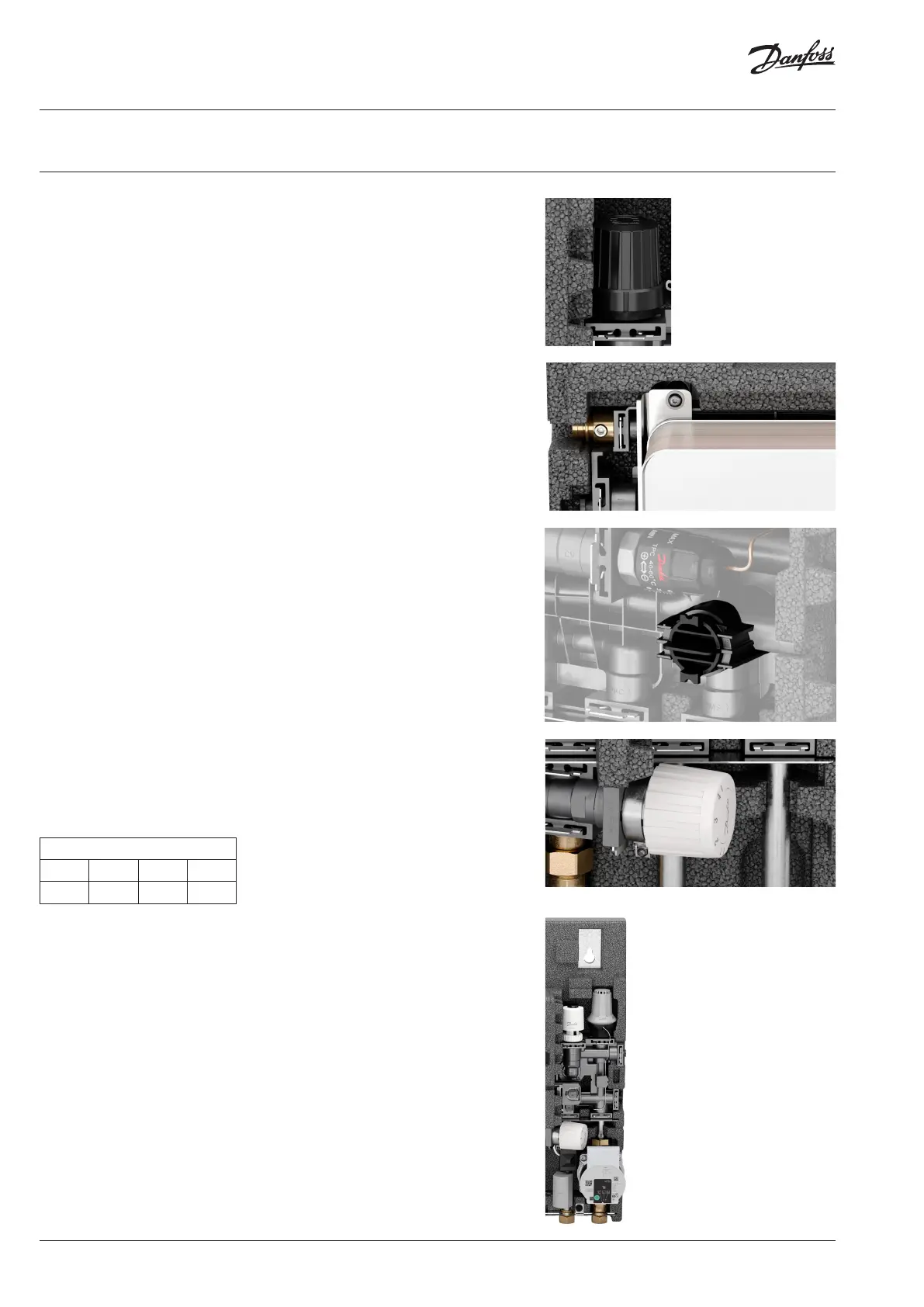

5.1 Vanne de zone
Le bloc chauffant contient une vanne de zone. Pour la version F sans TWA.
Si un capuchon en plastique doit être installé, la vanne de zone est fermée.
5.2 Purgeur
Le module doit être purgé pendant le démarrage.
5.3 Filtre
Les filtres doivent être nettoyés régulièrement par du personnel agréé. La fréquence
de nettoyage dépend des conditions de fonctionnement.
Remarque : Ne pas utiliser d’outil pour ouvrir le filtre.
5.4 Bypass d’été
Le thermostat de bypass est conçu pour maintenir la température de la conduite
d’alimentation.
Plage de réglage : de 10 °C à 50 °C.
Réglage de l’échelle (indicatif)
Réglage d’usine 3.
5.5
Boucle de mélange
La boucle de mélange crée un niveau de température approprié, par exemple
pour les planchers chauffants.
Plage de réglage : peut être effectué par le thermostat FTC.
Régulation FTC
Le FTC régule la température d’alimentation du chauffage de la boucle de mélange.
Plage de réglage de 15 °C à 50 °C.
Les valeurs de réglage peuvent varier en fonction des conditions de fonctionnement.
Il est important de régler la température d’alimentation des radiateurs le plus
bas possible.
N.B. : Pour les maisons chauffées exclusivement par plancher chauffant.
TOUJOURS se référer aux instructions du fournisseur du plancher.
Réglage en usine : 50 °C.
Aquastat de sécurité
L’aquastat de sécurité ferme la vanne de zone si la température d’alimentation
chauffage est supérieure à 55 °C.
Si la température est inférieure, l’aquastat de sécurité ouvre la vanne de zone.
5. RÉGULATEURS
Réglage de l’échelle
1 2 3 4
20 30 40 45
