Guide d’installation EvoFlat 4.0 Modules d’alimentation pour appartements, maisons individuelles et immeubles d’habitations
© Danfoss | DCS-SGDPT | 2022.01
AN40274706699301-010101 | 35
FR

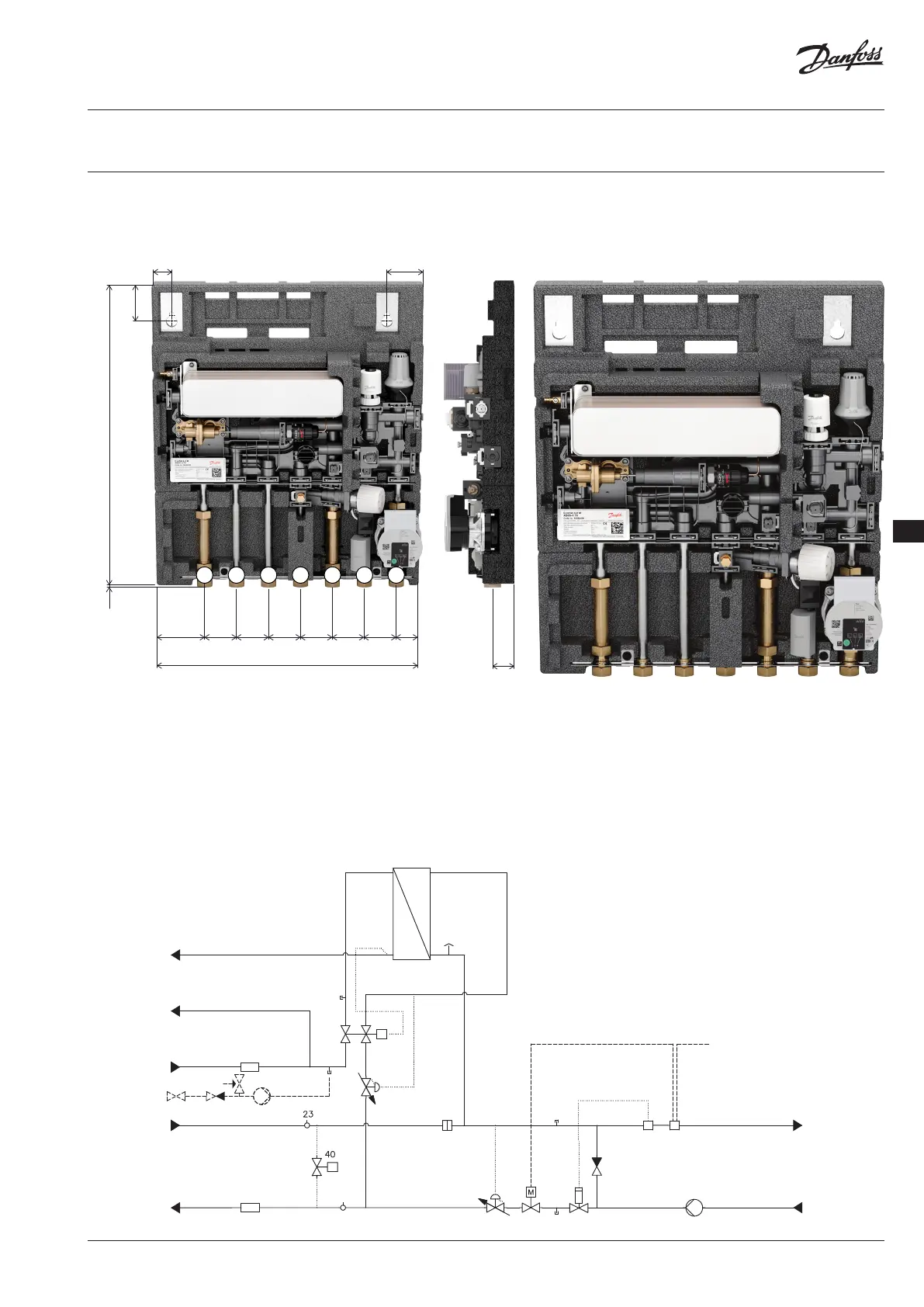

4. PRINCIPAUX COMPOSANTS ET SCHÉMAS DIMENSIONNELS
2 Échangeur à plaques ECS
4 Régulateur de pression différentielle
5 Filtre
6 Clapet anti-retour
7 Vanne à boisseau sphérique
9 Kit de bouclage ECS avec soupape de sécurité
(Wilo yonos Para Z)
10 Circuit de mélange pour pompe de chauffage
12 Soupape de sécurité
17 Purgeur
23 Doigt de gant
24 Manchette pour compteur d’énergie 3/4" × 110 mm
29 Sonde
30 Vanne Chauffage
33 Connecteur pour circuit de chauffage
38 Régulateur d’eau chaude
40 Bypass d’été
52 Vanne de zone
54 Aquastat de sécurité avec TWA
59 Manchette pour compteur d’eau 3/4" × 110 mm
Raccordements :
1. Eau froide sanitaire (EFS) entrée
2. Eau chaude sanitaire (ECS)
3. Eau froide sanitaire (EFS) sortie
4. Alimentation du chauffage côté primaire (AP)
5. Retour du chauffage côté primaire (RP)
6. Alimentation du chauffage (EC)
7. Retour du chauffage (EC)
Options :
• HTC (183H0501)
• Kit de bouclage ECS (183H0500)
• Actionneur TWA-Q NO 230 V (082F1601)
23
4 52 33 30
29
6
10
54
33
5
4
38
33
33
97
12
59
24
17
2
~ 230 V
ECS
EFS
EFS
ECS-C
AP
Alimentation
AP
Retour
Chauffage
Retour
Chauffage
Alimentation
530
65 65 65 65 65 65 4496
613
64
8
36 69
1 2 3 4 5 6 7
2
4 38
30
33
52
52A
4
5
59 24
12
54
10
40
17
4.1 EvoFlat 4.0 M. Construction et diagrammes
