Installationsanleitung EvoFlat 4.0 Wohnungsstation für Wohnungen, Ein- und Mehrfamilienhäuser
24 | © Danfoss | DCS-SGDPT | 2022.01
AN40274706699301-010101

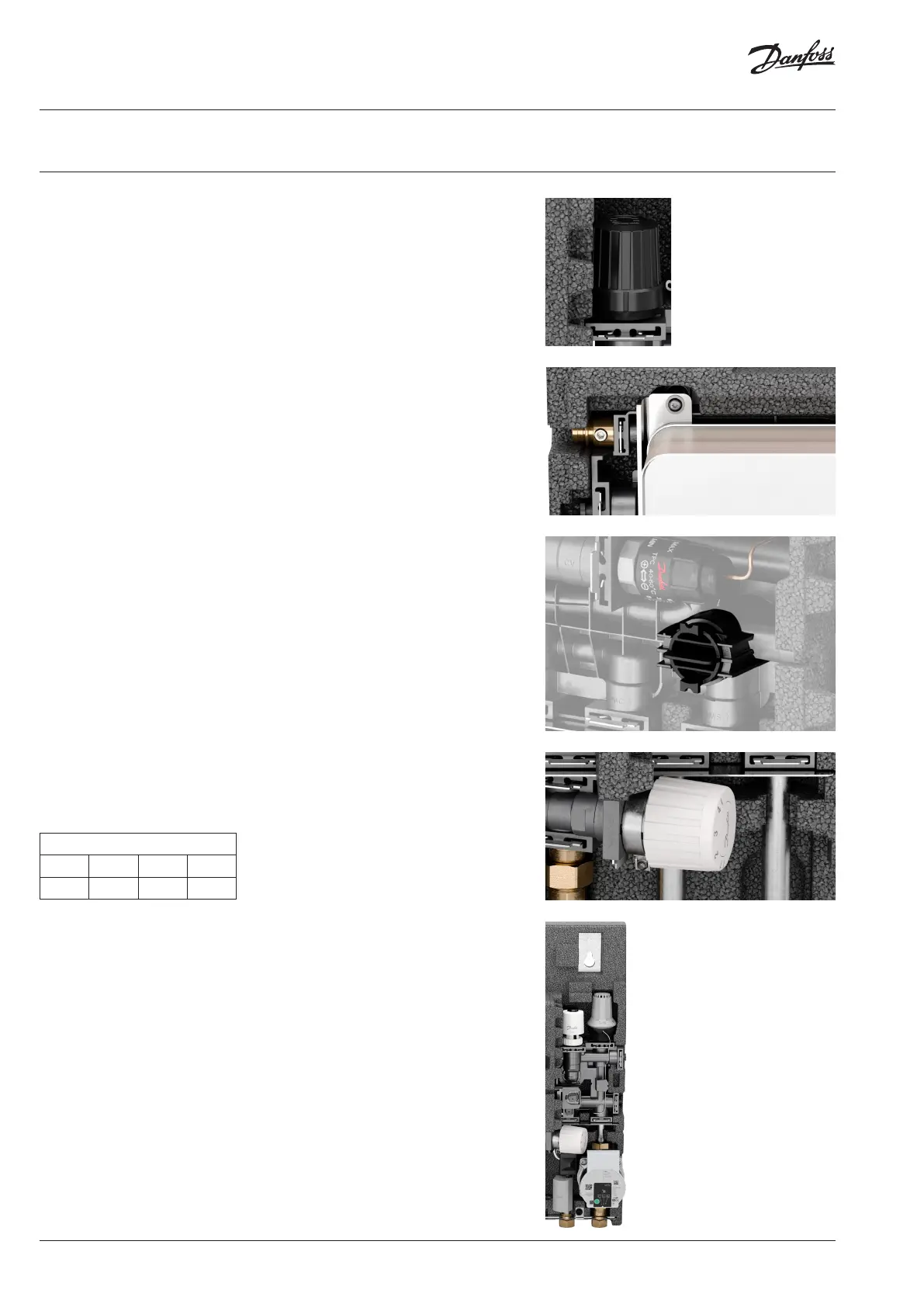

5.1 Zonenventil
Das in der F-Station verbaute Zonenventil ist standatsmäßig mit einer Kappe versehen.
Achtung: Ist diese Kappe zugedreht, ist das Zonenventil geöffnet. Somit ist bei
geöffneter Kappe das Ventil geschlossen!
5.2 Entlüftung
Die Station sollte während der Inbetriebnahme entlüftet werden.
5.3 Schmutzfänger
Schmutzfänger sollten regelmäßig von autorisierten Fachkräften gereinigt werden.
Die Häufigkeit der Reinigung ist von den Betriebsbedingungen abhängig.
Achtung: Die Nutzung eines Werkzeuges zum öffnen des Schmutzfängers ist nicht zulässig.
5.4 Sommer Bypass
Das Bypass-Thermostat hält die Vorlaufleitung warm.
Einstellbereich: von 10 °C bis 50 °C.
Skaleneinstellung (indikativ).
Werkseinstellung 3.
5.5
Mischkreis
Der Mischkreis liefert das geeignete Temperaturniveau (z.B. für die Fußbodenheizung).
Die gewünschte Vorlauftemperatur kann an dem FTC-Thermostat eingestellt werden.
FTC Regelung
FTC regelt die HE Vorlauftemperatur des Mischkreises.
Einstellbereich: von 15 °C bis 50 °C.
Die Einstellwerte können je nach Betriebsbedingungen abweichen.
Hinweis: Für Hauser die ausschliesslich mit Fussbodenheizung.
Beachten Sie die Anleitungen des Fussbodenherstellers.
Sicherheitsthermostat STW
Das in der EvoFlat Typ M verbaute Sicherheitsthermostat schließt das Zonenventil
mittels eines Stellantriebes, soball die Vorlauftemperatur 55 °C übersteigt.
Bei Unterschreitung um 5K öffnet das Zonenventil wieder.
5. REGELKOMPONENTE
Skaleneinstellung
1 2 3 4
20 30 40 45
