Installationsanleitung EvoFlat 4.0 Wohnungsstation für Wohnungen, Ein- und Mehrfamilienhäuser
© Danfoss | DCS-SGDPT | 2022.01
AN40274706699301-010101 | 25
DE

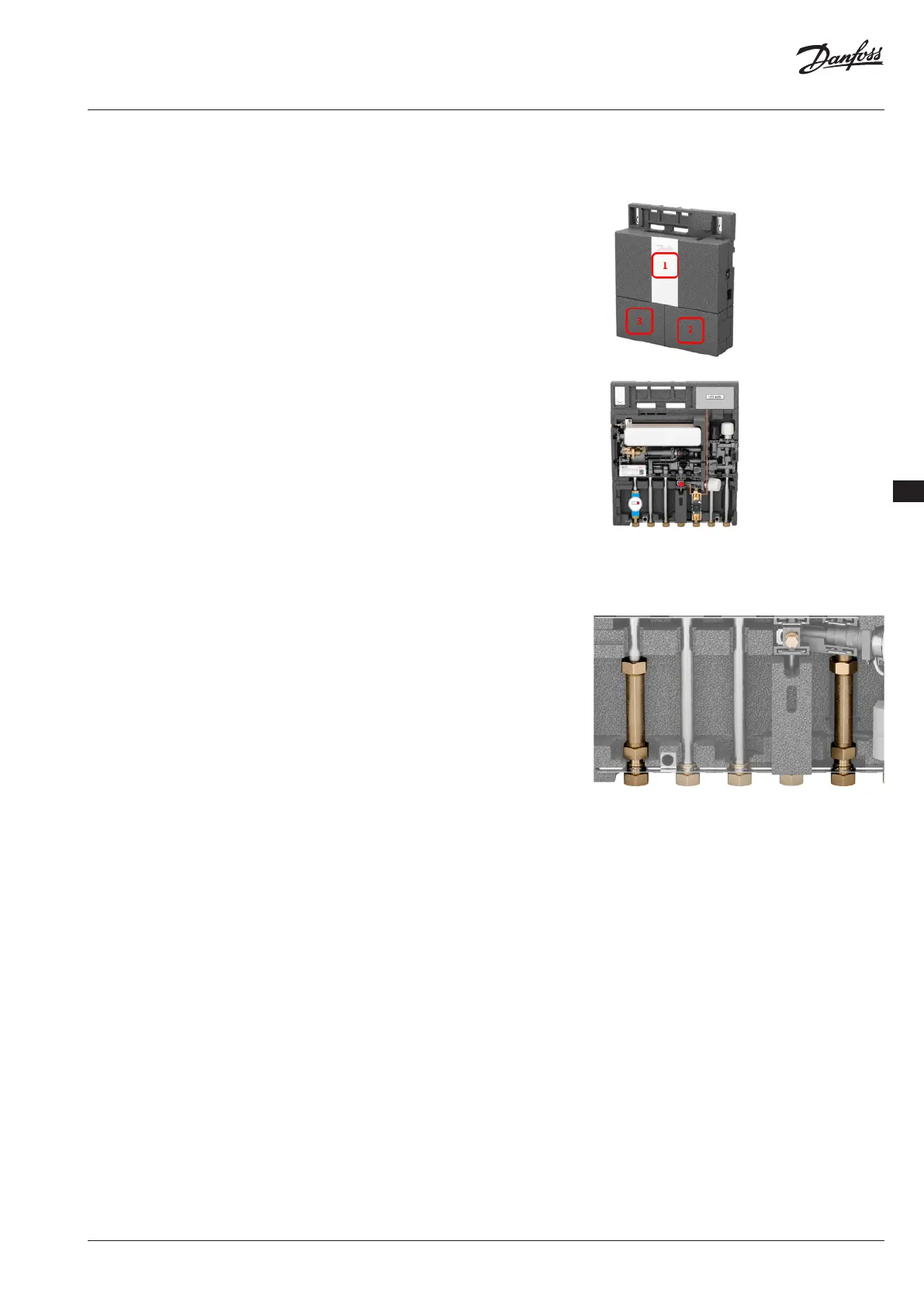

5.6 Montagereihenfolge der dreiteiligen Dämmhaube
Zum Einbau von Wärme- und Wasserzählern muss die Dämmhaube in der Reihenfolge
1, 2 und 3 entfernt werden und in umgekehrter Reihenfolge wieder montiert werden.
5.7 Passstück
Die Wohnungsstation ist mit zwei Passstücken 3/4”x110mm ausgestattet.
Auf der linken Seite kann der Kaltwasserzähler und rechts der Wärmezähler montiert
werden.
Einbau von Wärmezählern:
1: Kugelhähne schließen
Kugelhähne an FW Vorlauf und FW Rücklauf schließen, falls sich Wasser in der Anlage
befindet.
2: Überwurfmuttern lösen
Muttern an den Passstücken lösen.
3: Passstücke entfernen
Passstücke entfernen und durch Wärmezähler und/oder Kaltwasserzähler ersetzen.
Dichtungen nicht vergessen.
4: Verbindungen festziehen
Nach dem Einbau der beiden Zähler müssen unbedingt sämtliche Gewindeanschlüsse
überprüft und festgezogen werden.
5: Maximale Drehmoment der Schraubverbindungen innerhalb der Woh-
nungsstation
Überwurfmutter G 3/4” 45 Nm
Überwurfmutter G 1” 45 Nm
Verschraubungen für Passstücke 35 Nm
Verrohrung des Heizkreisverteilers 30 Nm
Hinweis: Beim Einbau eines Wärme- und/oder Wasserzählers sind die jeweiligen Herstel-
lerhinweise zu beachten.
Nachdem alle Zähler installiert wurden, erfolgt die Verkabelung des Wärmezählers
zum Rechenwerk.
Die Kabel müssen in die dafür vorgesehene Kabelschiene gelegt (geklemmt) werden.
Achten Sie darauf, dass keine Kabel die Isolierstege kreuzen. Andernfalls kommt es
zu unkontrollierten Wärmeverlust und die Umgebung kann sich unnötig aufheizen.
