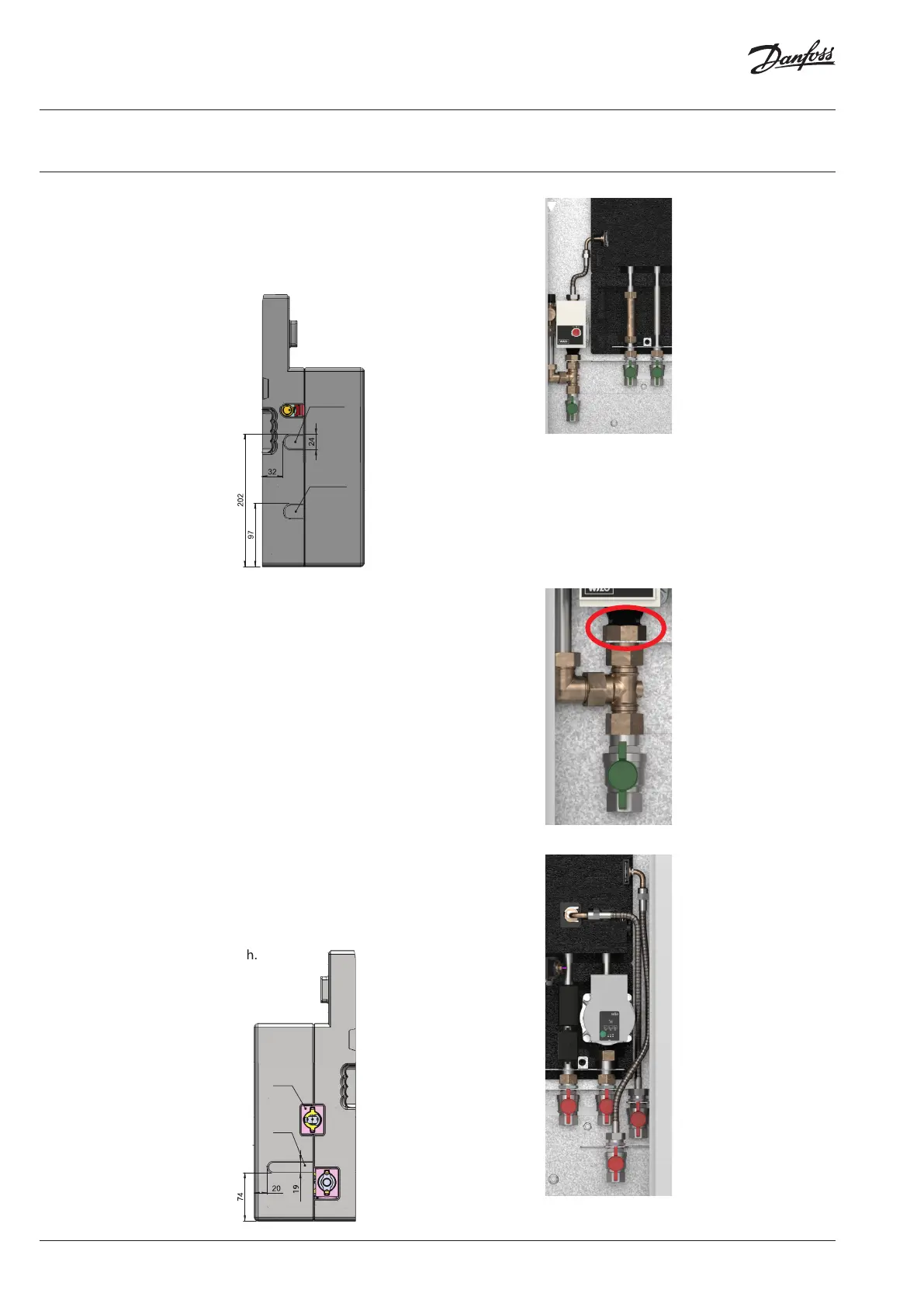

Installationsanleitung EvoFlat 4.0 Wohnungsstation für Wohnungen, Ein- und Mehrfamilienhäuser
26 | © Danfoss | DCS-SGDPT | 2022.01
AN40274706699301-010101
Hinweis: Zwischen dem T-Stück vom Sicherheitsventil und dem Kugelhahn muss das beilieg-
ende Rückschlagventil eingebaut werden. Auf die Flussrichtung ist zu achten!
6.2 Hochtemperaturkreisanschluss
Öffnen Sie die beiden Klammern an der Station (seitlich und vorne die Klammern
lösen und die Stopfen entfernen).
Montieren Sie den Anschluss vom Flexschlauch und sichern Sie ihn wieder mit den
Klammern.
Vorlauf — unterer Anschluss vorne.
Rücklauf — oberer Anschluss seitlich.
6.1 Zirkulation
Die Pumpe muss auf dem Metallwinkel montiert werden. Der Metallwinkel muss
wiederum mit der Kugelhahnschiene verschraubt werden.
Entfernen Sie den unteren Stopfen an der linken Seite der Station. (Klammer nach
vorne ziehen).
Montieren Sie den Anschluss vom Flexschlauch und sichern Sie ihn mit der Klammer.
6. ZIRKULATION
Die Position und Größe des Aus-
schnittes für den Hochtempera-
turkreisanschluss entnehmen
Sie bitte der Montageanleitung.
Die Position und Größe des
Ausschnittes für den Cirkula-
tion entnehmen Sie bitte der
Montageanleitung.
Rücklauf
Vorlauf
