Guide d’installation EvoFlat 4.0 Modules d’alimentation pour appartements, maisons individuelles et immeubles d’habitations
© Danfoss | DCS-SGDPT | 2022.01
AN40274706699301-010101 | 37
FR
2
4 38
33
5
59 24
40
17
2 Échangeur à plaques ECS
4 Régulateur de pression différentielle
5 Filtre
7 Vanne à boisseau sphérique
9 Kit de bouclage ECS avec soupape de sécurité
12 Soupape de sécurité
17 Purgeur
23 Doigt de gant
24 Manchette pour compteur d’énergie 3/4" × 110 mm
38 Régulateur d’eau chaude
40 Bypass d’été
59 Manchette pour compteur d’eau 3/4" × 110 mm
Raccordements :
1. Eau froide sanitaire (EFS) entrée
2. Eau chaude sanitaire (ECS)
3. Eau froide sanitaire (EFS) sortie
4. Alimentation du chauffage (EC)
5. Retour du chauffage (EC)

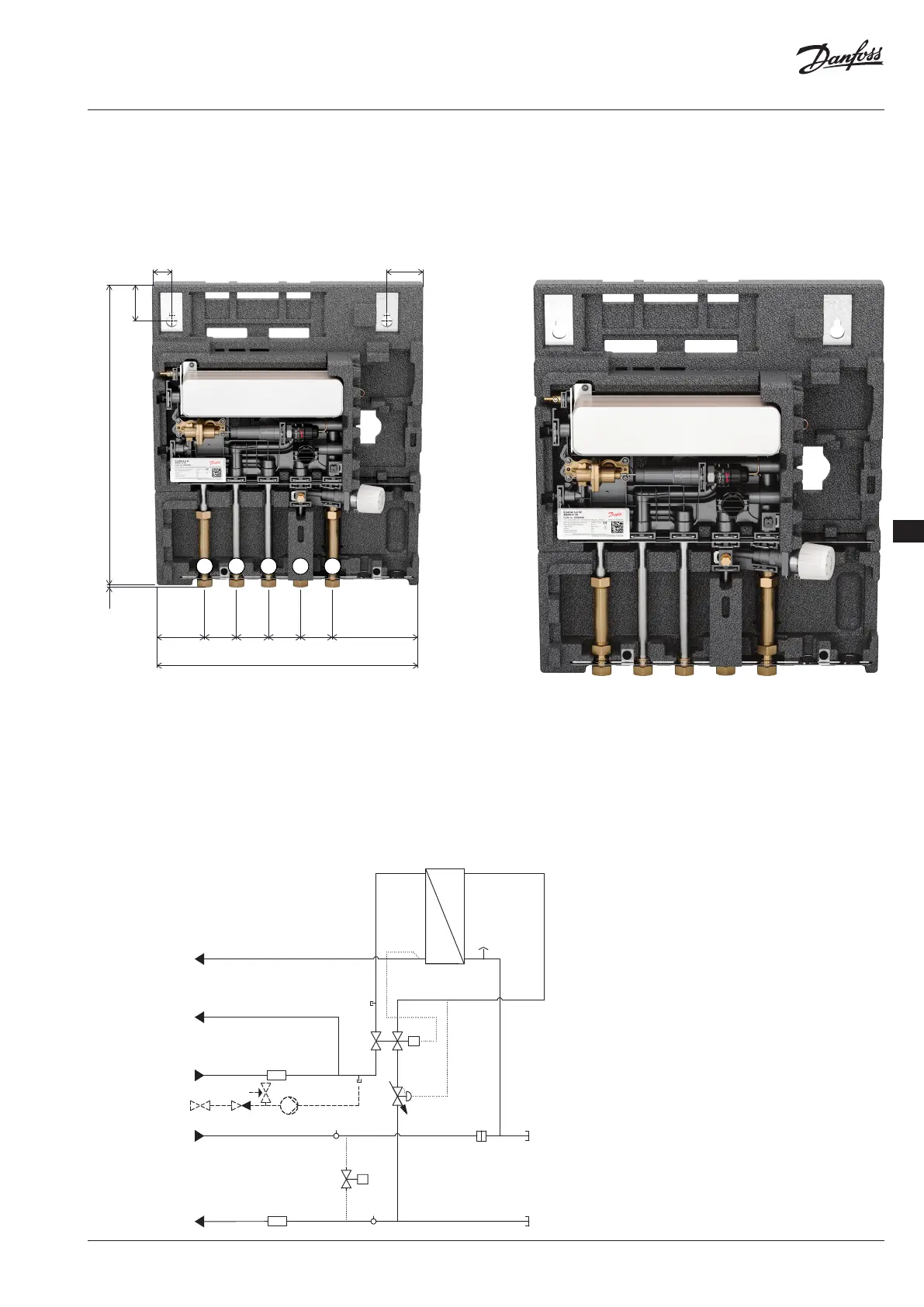

4.3 EvoFlat 4.0 W. Construction et diagrammes
530
65 65 65 65 17496
613
64
8
36 69
1 2 3 4 5
2
17
33
33
4
38
33
33
5
40
59
9127
23
23
24
ECS
EFS
EFS
ECS-C
AP
Alimentation
AP
Retour
