MÉLANGEURS D'ENTRÉES, DE SORTIES, AUX
RETOUR À LA PAGE D'ACCUEIL PENDANT LA NAVIGATION
Pour revenir à la page d'ACCUEIL depuis une sous-page-écran, il faut
sélectionner et conrmer le symbole indiqué en gure 10.
Comme alternative, maintenir enfoncé le bouton [5] pendant
quelques secondes (fonction raccourci).
Pour accéder aux mélangeurs d'entrée, de sorties
et AUX (auxiliaires), maintenir enfoncé pendant
quelques secondes le bouton [5] dans la page
d'ACCUEIL. Les pages-écrans principales sont
présentées en gure 11.
Les pages-écrans mélangeur sont :
• INPUTS mixer
• OUTPUTS mixer
• AUX mixer
En conguration DOUBLE COLONNE
STÉRÉO, aucun réglage ne peut être ef-
fectué en travaillant sur le système ESCLA-
VE. Tous les paramètres sont congurés
sur le système MAÎTRE.

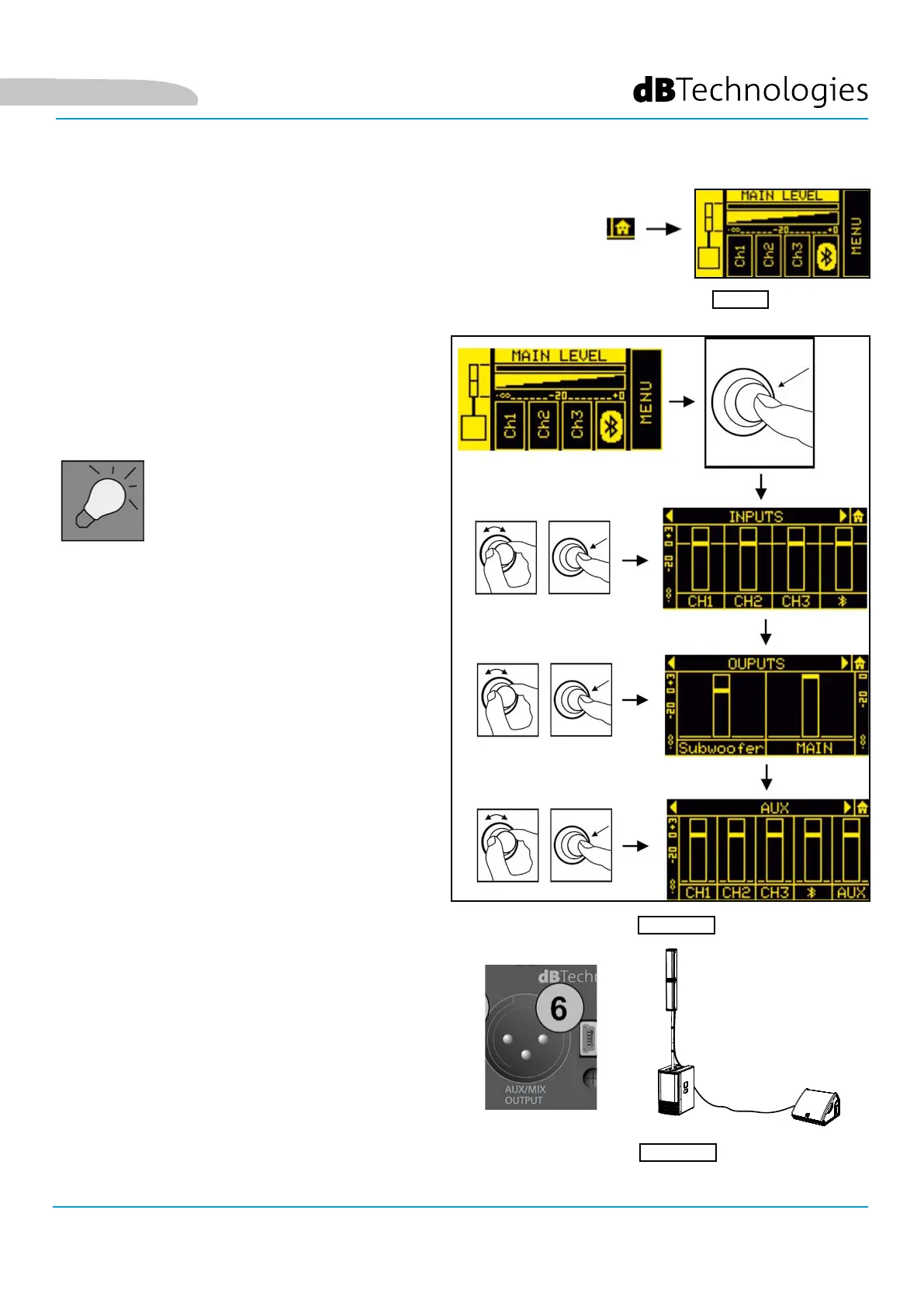

Figure 11
Figure 12
Pour parcourir une de ces 3 pages-écrans,
sélectionner la mention INPUTS, OUTPUTS, AUX,
conrmer et tourner le bouton [5].
La page-écran << INPUTS >> montre les niveaux des
entrées CH1, CH2, CH3 et Bluetooth®.
La page-écran << OUTPUTS >> ne montre que les
niveaux correspondants de la seule section séparée
du Subwoofer et de la section << MAIN >> (total) du
système.
La section << AUX >> propose les niveaux des canaux
gérés comme bus auxiliaires dans le mélangeur.
Cette dernière section est particulièrement utile pour
réaliser un suivi (monitorage) personnalisé de la
sortie AUX [6].
Considérons le cas de la conguration de la gure 12
où le système ES1203, via la sortie [6], est connecté à
un écran.
Il est possible, par exemple, depuis la page-écran <<
INPUTS mixer >>, de mixer adéquatement 4 sources
connectées en entrée au système, et n'en faire jouer
que 2 sur l'écran connecté, en réglant les niveaux
AUX de celles-ci de manière indépendante.
