3. ERSTE INBETRIEBNAHME

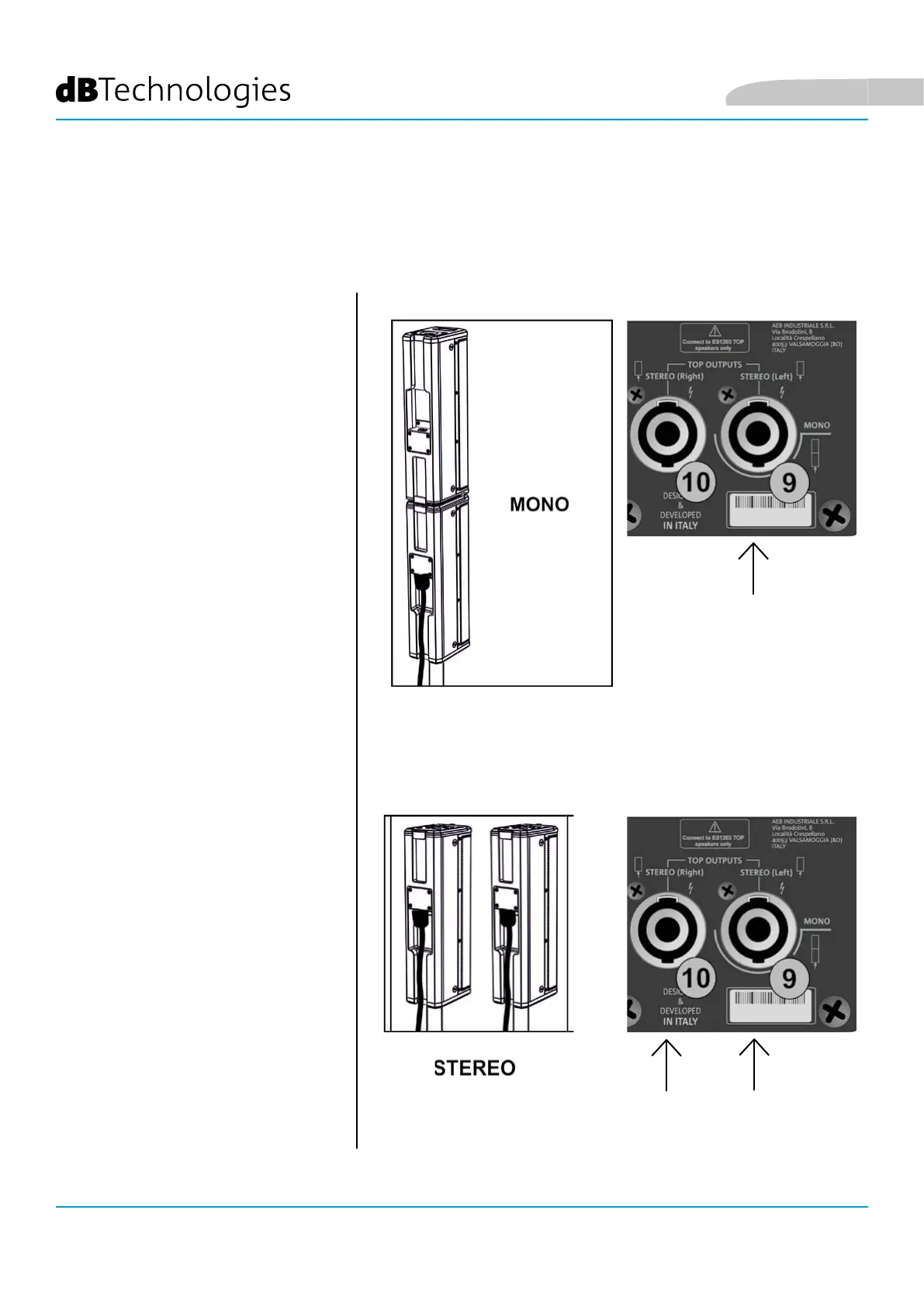

VERBINDUNG DER AUFSÄTZE MIT DEM SUBWOOFER
Bei einer MONO-Konguration ist
nach Montage der beiden Kopfstücke
(wie im entsprechenden Abschnitt
beschrieben) nur eine Verbindung
nötig: zwischen Subwoofer und
einem der beiden Aufsätze:
• Den doppelten Aufsatz auf die
Teleskopstange setzen, die zuvor
auf den Subwoofer montiert
wurde (wobei man sowohl
die eine als auch die andere
Bohrung [X] verwenden kann)
• Hierzu das mitgelieferte
2,5 m lange Kabel verwenden.
• Den Doppelaufsatz wie
abgebildet mit dem unteren
Verschluss verbinden
• Verbinden des "Sub"
am MONO-Anschluss [9]
• Zur Befestigung des Kabels
um die Teleskopstange die
mitgelieferten Clips verwenden
MONO-KONFIGURATION
Bei Verwendung in STEREO-Konguration:
• Jeden Aufsatz auf die jeweilige
Stange aufsetzen (z.B. unter
Verwendung des Kits SK 36 TT)
• Hierzu die beiden mitgelieferten
7 m langen Kabel verwenden.
• Jedes Kabel wie
abgebildet anschließen
• Auf dem Subwoofer den
Anschluss des linken Kabels
in [9] und den Anschluss des
rechten Kabels in [10] verbinden.
• Zur Befestigung der Kabel um
die Stangen die mitgelieferten
Kabelbinder verwenden
STEREO-KONFIGURATION
