MONTAGE DU TUBE TÉLESCOPIQUE FOURNI SUR LE SUBWOOFER
UTILISATION DES HOUSSES DE PROTECTION

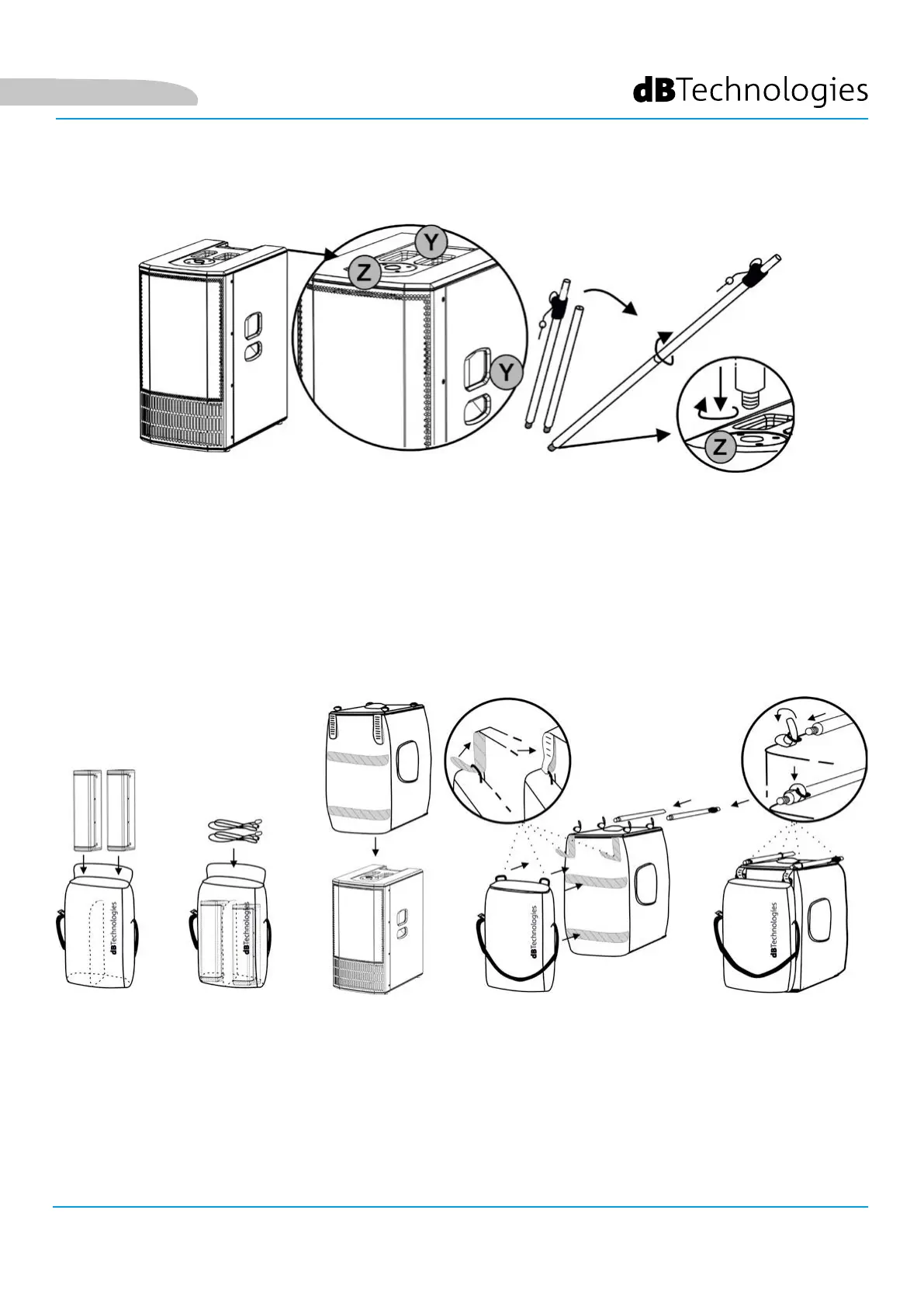

Le subwoofer (ES1203 SUB) est muni de 3 poignées de transport [Y] : 2 positionnées latéralement et une
positionnée sur la partie supérieure.
Sur la partie supérieure est également pratiqué un trou leté M20 [Z] pour l'introduction du tube télescopique fourni.
Pour monter le tube télescopique :
• Visser dans le sens dextrorsum (dans le sens des aiguilles d'une montre) la partie supérieure (télescopique)
sur celle inférieure (xe)
• Visser dans le sens dextrorsum (dans le sens des aiguilles d'une montre) le tube ainsi assemblé dans le trou [Z]
Le tube, réglable en hauteur, s'engage dans le trou [X] d'un couvercle simple ou d'un double couvercle en
conguration MONO. Consulter le chapitre 2 TYPES DE CONFIGURATION pour plus d'informations et pour
connaître les hauteurs d'installation maximales admissibles.
Le système est livré avec 2 housses de protection. Pour la protection du système :
• Placer les 2 couvercles et les câbles dans la housse plus petite. Noter que la housse est dotée d'une
bandoulière pour pouvoir être transportée séparément
• Enler la housse plus grande sur le subwoofer par le haut
• Attacher les deux housses entre elles en utilisant les bandes velcro comme présenté en gure. 2 bandes sont
prévues au dos des 2 housses et 2 bandes plus petites sont insérées dans les oeillets de la housse des couvercles
• Enler les 2 parties du tube télescopique dans les 4 oeillets de la housse du subwoofer, en réglant les
sangles de celle-ci
