ES-1203 Cód. 420120253 REV. 1.0

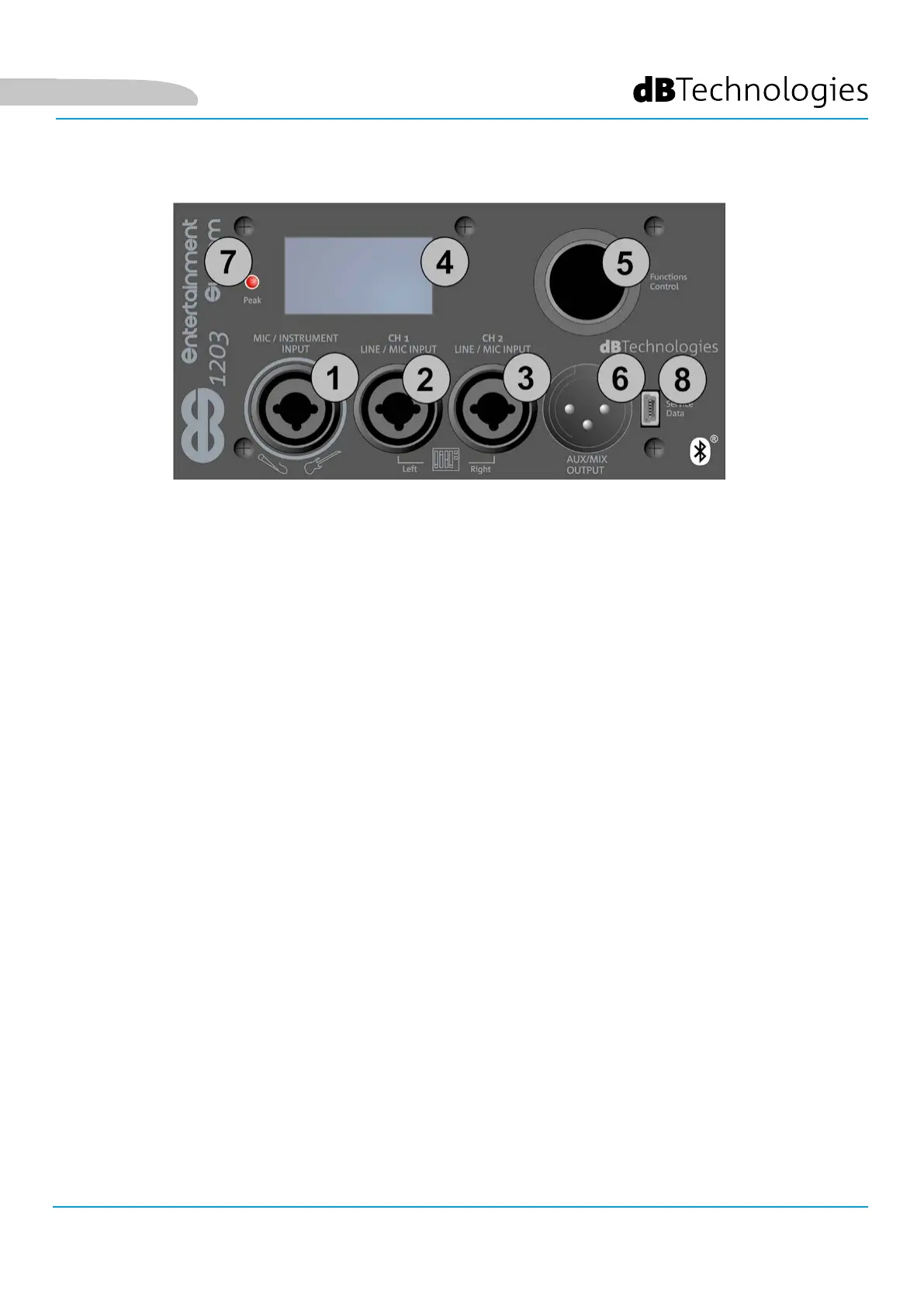

SECCIÓN DE ENTRADA, SALIDA Y CONTROL
1. Balanced Input MIC/INSTRUMENT
Entrada combo para conector XLR o TRS (balanceada o no).
Permite conectar un micrófono o un instrumento con alta impedancia de salida, por ejemplo, una guitarra. Para
la conguración del canal, vea los capítulos 4 y 5.
Español
2. Balanced Input LINE/MIC (CH.1)
Entrada combo para conector XLR o TRS (balanceada o no).
Permite conectar un micrófono o una señal de línea proveniente, por ejemplo, de un mezclador o de un
instrumento con impedancia de salida de línea, como un teclado electrónico.
Puede funcionar como canal mono o como canal izquierdo en una conexión de entrada estéreo, cuando se usa
junto con la entrada [3]. Para la conguración del canal, vea los capítulos 4 y 5.
4. Pantalla OLED
Muestra todos los ajustes de control y los parámetros congurables del sistema.
5. Functions control (Push-rotary encoder)
Pulsador giratorio para seleccionar y conrmar parámetros o para pasar de una pantalla a otra (atajo) en la
navegación de los menús del sistema.
3. Balanced Input LINE/MIC (CH.2)
Entrada combo para conector XLR o TRS (balanceada o no).
Permite conectar un micrófono o una señal de línea proveniente, por ejemplo, de un mezclador o de un
instrumento con impedancia de salida de línea, como un teclado electrónico.
Puede funcionar como canal mono o como canal derecho en una conexión de entrada estéreo, cuando se usa
junto con la entrada [2]. Para la conguración del canal, vea los capítulos 4 y 5.
6. Aux/Mix Output
Salida para conector XLR.
Permite transmitir la señal de salida total (AUX) del sistema a un segundo altavoz.
Como alternativa, puede transmitir el canal de salida apropiado (MIX: izquierdo o derecho) a un segundo
sistema ES1203 para obtener la conguración DOBLE COLUMNA. Para más detalles, vea el capítulo 3.
7. LED "PEAK"
Encendido, señala que se ha activado el circuito de protección del amplicador. Evite utilizar niveles de entrada
que activen con frecuencia este circuito.
8. PUERTO USB "Service/Data"
Puerto mini USB tipo B que se utiliza exclusivamente para actualizar el rmware. Consulte la sección especíca.
SECCIÓN DE ENTRADA,
SALIDA Y CONTROL
AMPLIFICADOR
