ES-1203 Cod. 420120253 REV. 1.0

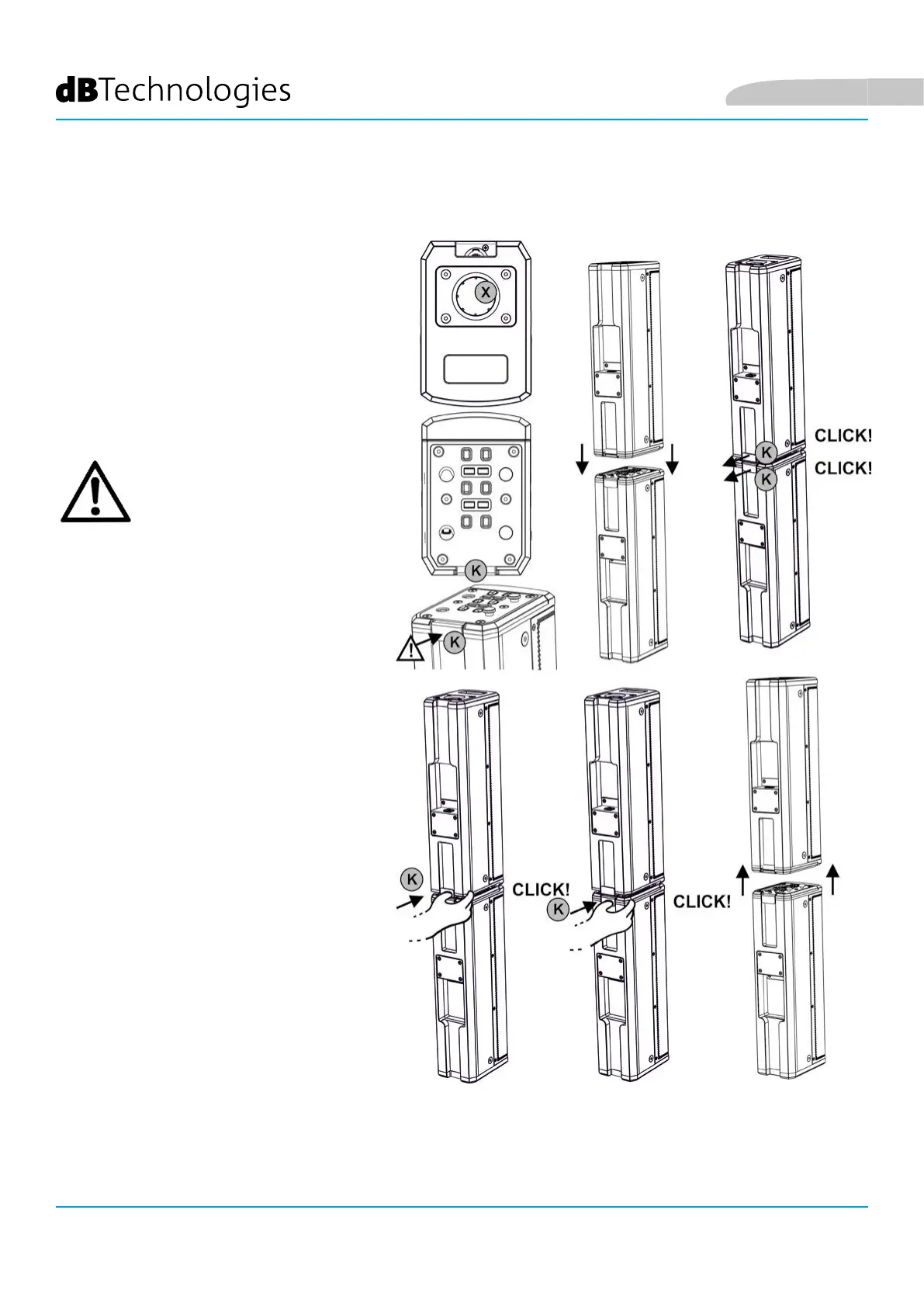

MONTAGE (ET DÉMONTAGE) DE 2 COUVERCLES (CONFIGURATION MONO)
Pour la conguration mono, il est
nécessaire d'assembler 2 couvercles
(ES1203TOP) l’un sur l'autre.
Chaque couvercle est caractérisé par
deux côtés.
Un côté présente un trou [X] de 36 mm
de diamètre pour la mise en place du
couvercle sur le tube.
Le côté opposé est pourvu d'un système
de blocage doté d'un levier de sécurité
arrière [K].
• Retourner un des 2 couvercles
comme présenté en gure
• Positionner les 2 couvercles l'un sur
l'autre en alignant les 2 systèmes de
blocage
• Exercer une pression de manière
que les 2 systèmes s'emboîtent
parfaitement. Lorsque le montage
est correctement réalisé, les 2 leviers
de sécurité arrière [K] se déplacent
vers l'extérieur (position relâchée),
accompagné d'un bruit de clic
chacun.
Pour démonter les 2 couvercles :
• Presser les 2 leviers de sécurité
arrière
• Déposer les 2 couvercles
ATTENTION !
• AVANT D'EFFECTUER
LE MONTAGE, IL FAUT
S'ASSURER QUE LES
LEVIERS DE SÉCURITÉ
[K] SONT POUSSÉS VERS
L'INTÉRIEUR ET NON PAS
EN POSITION RELÂCHÉE
(DÉPLACÉS VERS
L'EXTÉRIEUR).
Français
