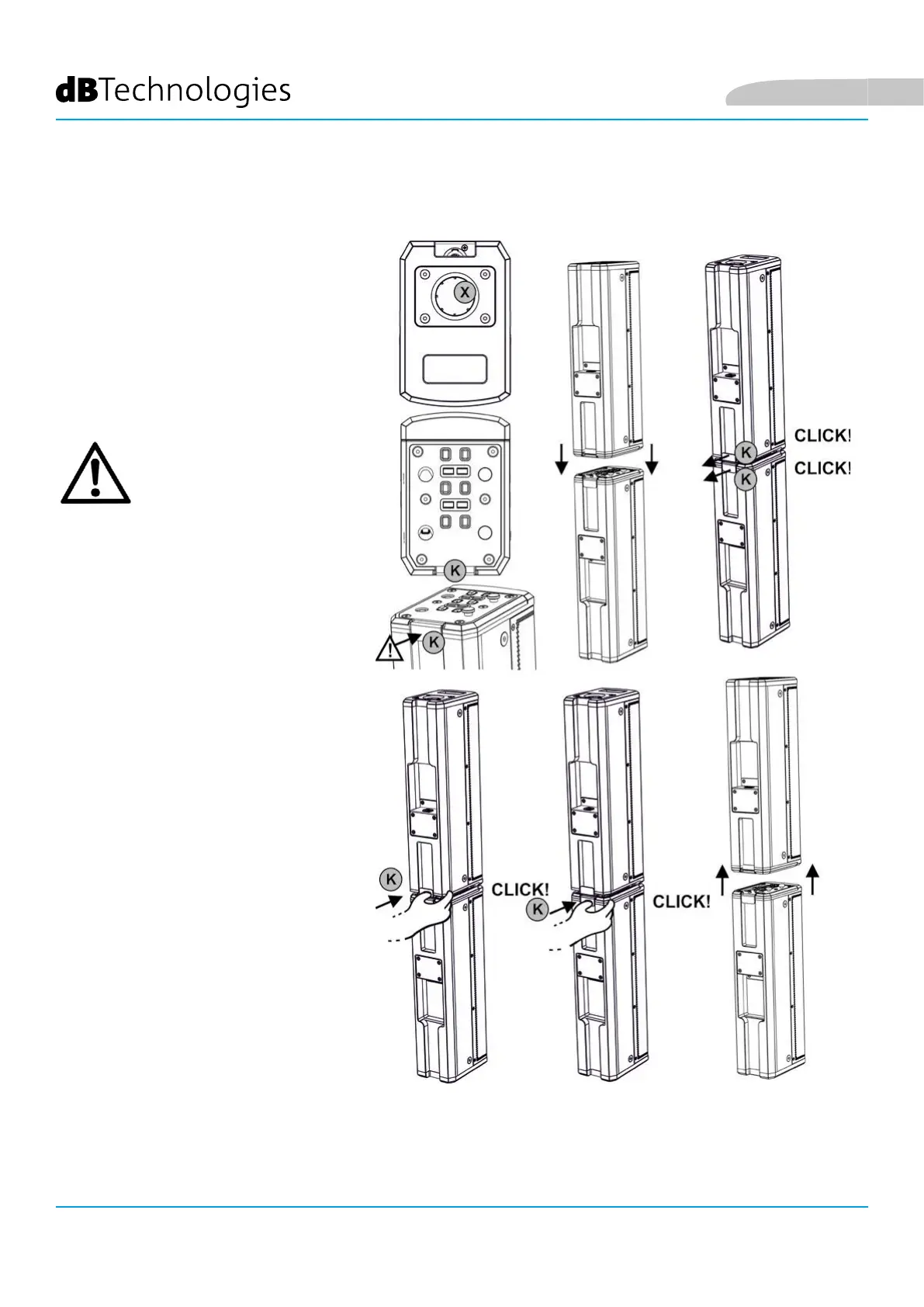

MONTAGGIO (E SMONTAGGIO) DI 2 TOP (CONFIGURAZIONE MONO)
In congurazione mono, è necessario
assemblare 2 top (ES1203TOP) l’uno
sull’altro.
Ogni top è caratterizzato da due lati.
Un lato presenta un foro [X] di diametro
36 mm per l’inserimento del top su palo.
Il lato opposto ha un sistema di
bloccaggio con una leva posteriore di
sicurezza [K].
• Rovesciare uno dei 2 top come
mostrato in gura
• Porre i 2 top l’uno sull’altro
allineando i 2 sistemi di bloccaggio
• Esercitare pressione in modo che i 2
sistemi di bloccaggio si incastrino.
Quando il montaggio è avvenuto
correttamente, le 2 leve di sicurezza
posteriori [K] si muovono verso
l’esterno (posizione rilasciata), con
un “click” ciascuna.
Per smontare i 2 top:
• Premere le 2 leve di sicurezza
posteriori
• Rimuovere i 2 top
ATTENZIONE!
• PRIMA DEL MONTAGGIO
ASSICURARSI CHE LE LEVE
DI SICUREZZA [K] SIANO
SPINTE VERSO L’INTERNO
E NON RILASCIATE (VERSO
L’ESTERNO).
