3. PRIMA ACCENSIONE
COLLEGAMENTO DEI TOP AL SUBWOOFER
In caso di utilizzo di una congurazione
MONO, dopo aver montato le 2
teste come da paragrafo relativo, è
necessario un solo collegamento,
dal subwoofer ad uno dei 2 top:
• Inserire il doppio top sul palo
telescopico montato in precedenza
sul subwoofer (è indifferente che si
scelga il foro [X] dell’uno o dell’altro)
• Utilizzare il cavo da
2.5 m in dotazione.
• Collegare il doppio top nel
connettore inferiore come mostrato
• Effettuare il collegamento del
sub nel connettore MONO [9]
• Utilizzare le clip in
dotazione per ssare il cavo
intorno al palo telescopico

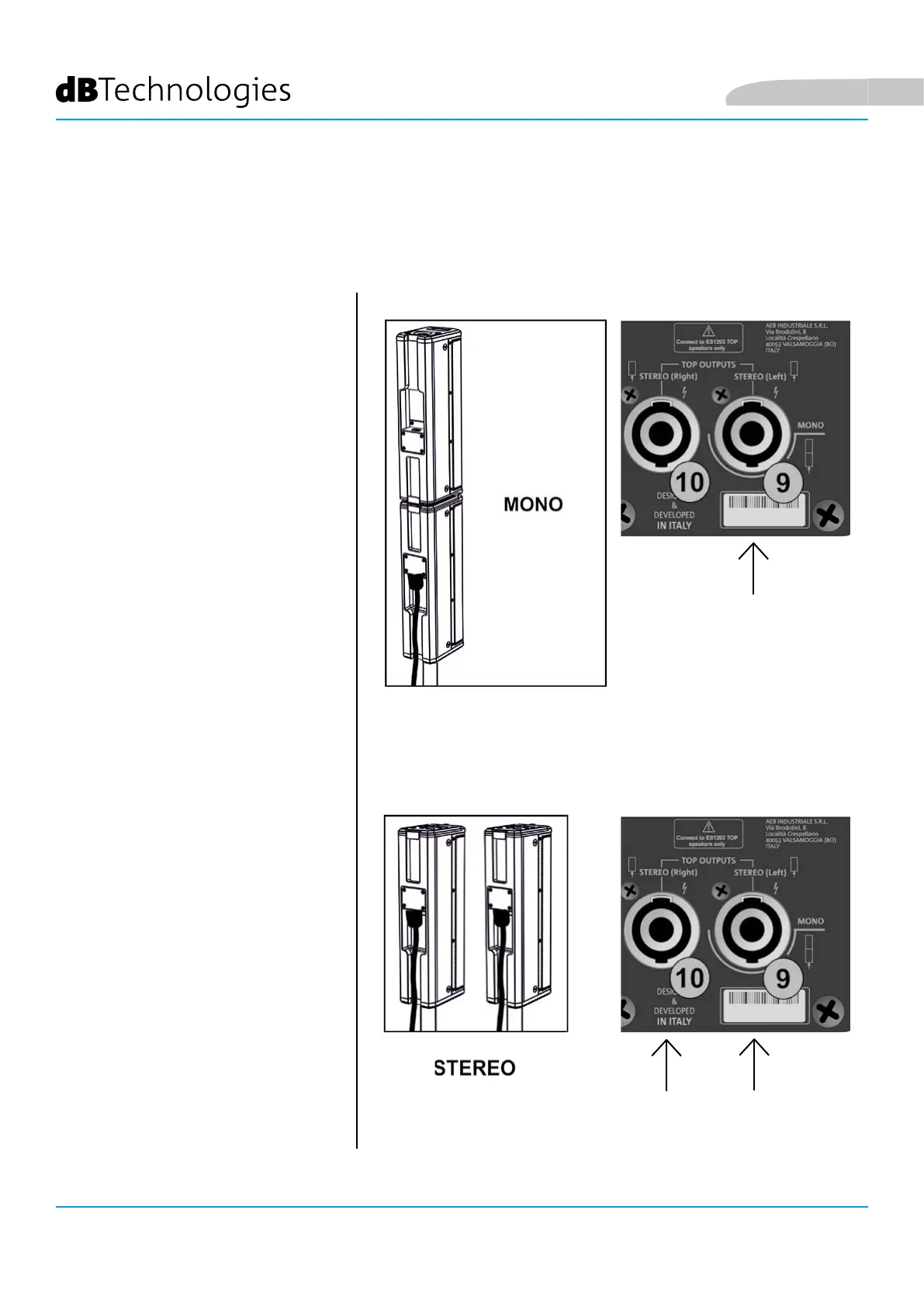

CONFIGURAZIONE MONO
In caso di utilizzo di una
congurazione STEREO:
• Inserire ogni top sul proprio palo (ad
esempio utilizzando il kit SK 36 TT)
• Utilizzare i due cavi da
7 m in dotazione.
• Collegare ogni top come mostrato
• Sul subwoofer, collegare il
connettore del cavo sinistro in [9] e
il connettore del cavo destro in [10].
• Utilizzare le clip in dotazione
per ssare i cavi intorno ai pali
CONFIGURAZIONE STEREO
