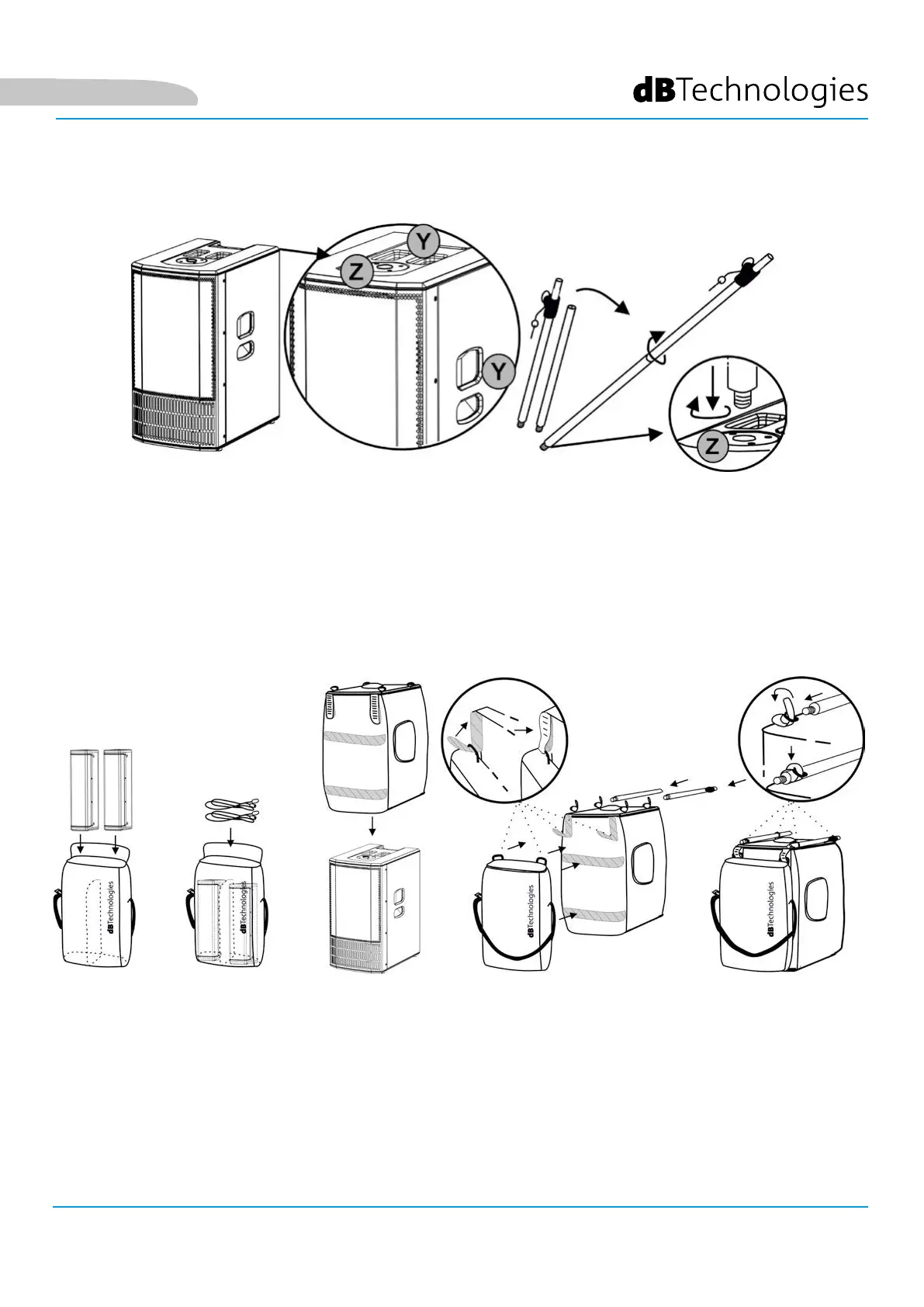

MONTAGE DER TELESKOPSTANGE AUF DEM SUBWOOFER
VERWENDUNG DER SCHUTZHÜLLEN
Der Subwoofer (ES1203 SUB) ist mit drei Transportgriffen [Y] versehen: zwei an der Seite, der dritte oben.
An der oberen Seite bendet sich außerdem eine Gewindebohrung M20 [Z] zum Einsetzen der mitgelieferten
Teleskopstange.
Hinweise zur Montage der Teleskopstange:
• Nach rechts drehend den oberen Teil (Teleskop) mit dem unteren (festen) verschrauben
• Nach rechts drehend die so entstandene Stange in die Bohrung [Z] schrauben
Die höhenverstellbare Stange in die Bohrung [X] entweder eines Einzel- oder Doppel-Aufsatzes in MONO-
Konguration einsetzen. Weitere Informationen – u.a. zur für die Installation zulässige Gesamthöhe –
entnehmen Sie bitte Kapitel 2, "KONFIGURATIONSARTEN".
Im Lieferumfang inbegriffen sind zwei Schutzhüllen. Zum Schutz des Systems:
• Die beiden Aufsätze und die Kabel in der kleineren Hülle transportieren. Bitte beachten: mit dem
Trageriemen ist auch ein separater Transport möglich
• Die größere Schutzhülle von oben auf den Subwoofer setzen
• Die beiden Hüllen miteinander wie abgebildet mit Klettbändern verbinden. 2 Bänder hinten an den beiden
Hüllen; die beiden kleinen Bänder in die Ösen der Hülle für die Aufsätze einführen
• Die beiden Teile der Teleskopstange in die vier oberen Ösen der Subwoofer-Hülle einführen und die Gurte
entsprechend anpassen
