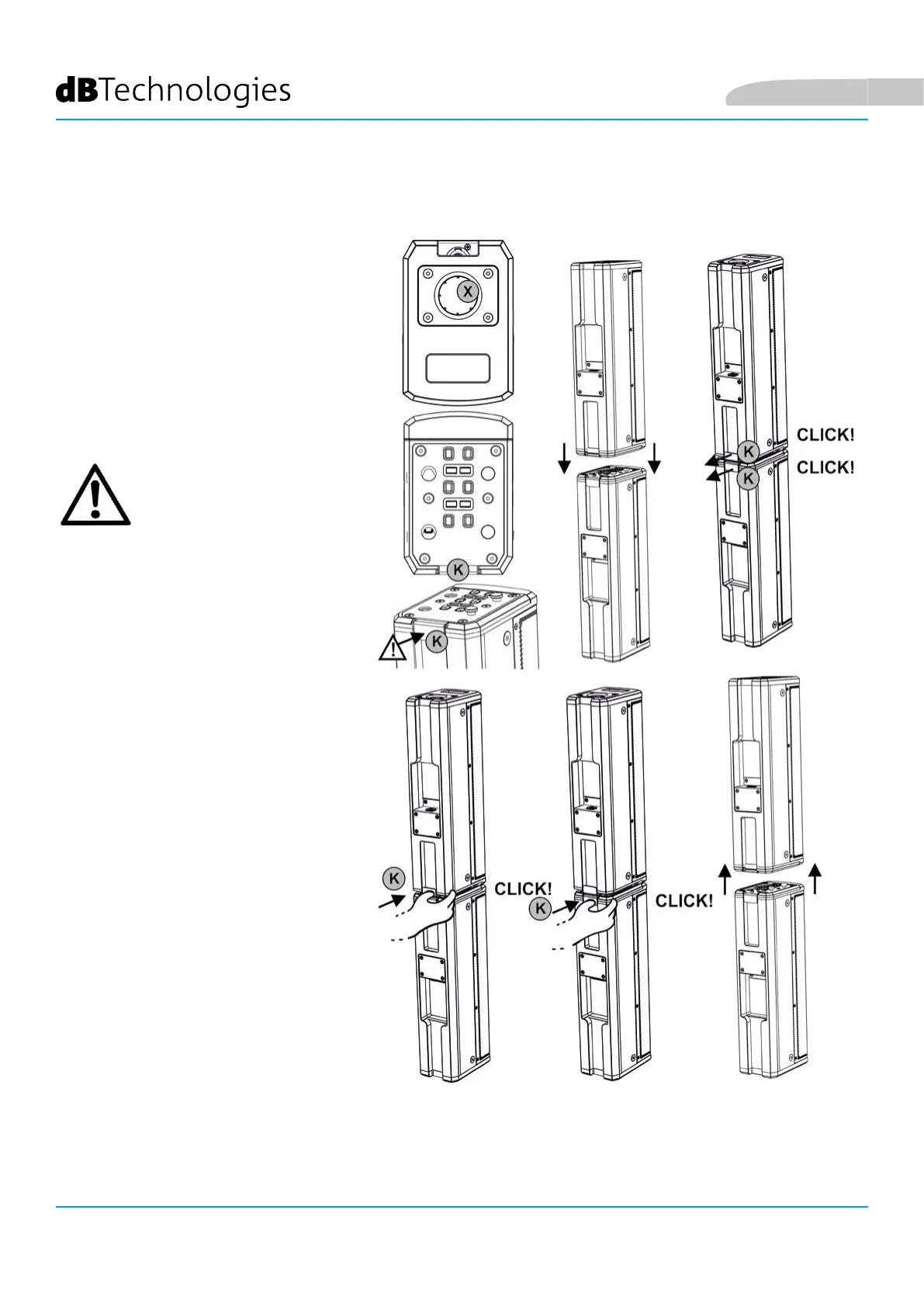

MONTAGE (UND DEMONTAGE) DER BEIDEN AUFSÄTZE (MONO-KONFIGURATION)
Bei einer Mono-Konguration sind zwei
Aufsätze (ES1203TOP) übereinander zu
montieren.
Jeder Aufsatz besteht aus zwei Seiten.
Eine dieser Seiten weist eine Bohrung
[X] mit 36 mm Durchmesser auf, in die
der Aufsatz auf einer Stange eingesetzt
werden kann.
Auf der gegenüberliegenden Seite: ein
Blockiersystem mit hinten angebrachtem
Sicherheitshebel [K].
• Einen der beiden Aufsätze wie
abgebildet kippen
• Die beiden Aufsätze so
aufeinanderstellen, dass beide
Blockiersysteme bündig sind
• Drücken, bis beide Blockiersysteme
miteinander verbunden werden.
Bei korrekt durchgeführter
Montage rasten die beiden hinteren
Sicherheitshebel [K], jeder mit einem
Klick, nach außen ein.
Demontage der beiden Aufsätze:
• Die beiden hinteren Sicherheitshebel
eindrücken
• Beide Aufsätze entfernen
ACHTUNG!
• VOR DER MONTAGE
SOLLTE MAN
SICHERSTELLEN, DASS DIE
SICHERHEITSHEBEL [K]
NACH INNEN GESCHOBEN
SIND, ANSTATT IN
EINGERASTETER STELLUNG
(NACH AUSSEN) ZU
STEHEN.
