19
ES-1203 Cod. 420120253 REV. 1.0

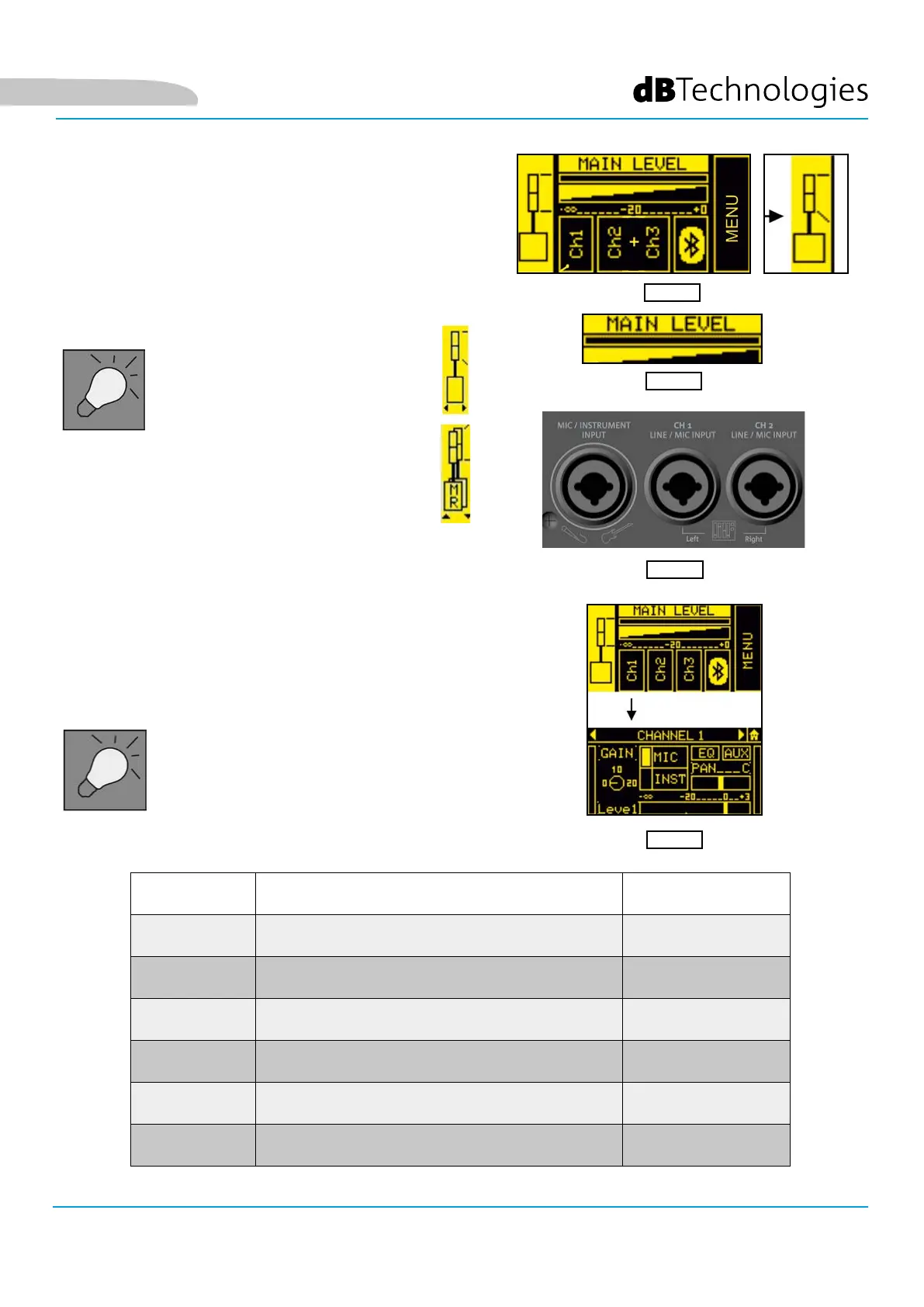

Figura 6
Figura 4
Figura 3
B. Selezionando e premendo [5] dopo che si è
confermata una congurazione, MONO o DOPPIA
COLONNA STEREO, si può modicare il digital steering
dei top scegliendo fra:
• UP (verso l’alto)
• FAR (nessuna inclinazione)
• DOWN (verso il basso)
Premendo di nuovo [5] si conferma l’opzione scelta
(es. gura 3)
C. Selezionare e confermare MAIN LEVEL (gura 4) per
aumentare o diminuire il volume generale del sistema
ES1203.
D. Selezionare e confermare l’ingresso desiderato
per accedere alla relativa sottopagina. Gli ingressi
disponibili sono:
• CH1
• CH2
• CH3
• BLUETOOTH®
Gli ingressi CH2 e CH3 sono inizialmente
impostati come un unico canale stereo (L+R).
Una volta effettuato l’accesso alla sottopagina
è possibile, selezionando il tipo di ingresso,
utilizzarli come 2 canali mono separati.
Figura 5
Per gli ingressi CH1, CH2, CH3 la tabella sotto mostra i
parametri regolabili:
Nella fase di scelta della congurazione,
compare una freccia sinistra e destra
sotto il disegno del sistema.
Nella fase di scelta dello steering,
compare una freccia verso il basso e
verso l’alto sotto il disegno del sistema.
Italiano
NOME PARAMETRO RANGE
GAIN
GUADAGNO DI INGRESSO
[0, 10, 20] dB
LEVEL
LIVELLO DI USCITA (MANDATA AL MIXER DI INGRESSO)
-∞ ÷ 3 dB
TYPE
TIPO DI INGRESSO
CH1: MIC/INST - CH2,
CH3:MIC/LINE
EQ FILTRI APPLICABILI A: INGRESSO MICROFONICO, INSTRUMENT O LINE
VEDI TABELLA A
PAG. 21
AUX
MIXER DELLE MANDATE AUSILIARIE (NON SELEZIONABILE IN CASO DI
CONFIGURAZIONE DOUBLE COLUM)
-∞ ÷ 3 dB
VEDI PARAGRAFO: MIXER DI
INGRESSI, USCITE, AUX
PAN
EFFETTO DI PANNING (NON SELEZIONABILE IN CASO DI CONFIGURAZIONE
MONO)
L ÷ R
NOME PARAMETRO RANGE
GAIN
GUADAGNO DI INGRESSO [0, 10, 20] dB
LEVEL
LIVELLO DI USCITA (MANDATA AL MIXER DI INGRESSO) -∞ ÷ 3 dB
TYPE
TIPO DI INGRESSO
CH1: MIC/INST - CH2,
CH3:MIC/LINE
EQ FILTRI APPLICABILI A: INGRESSO MICROFONICO, INSTRUMENT O LINE
VEDI TABELLA A
PAG. 20
AUX
MIXER DELLE MANDATE AUSILIARIE (NON SELEZIONABILE IN CASO DI
CONFIGURAZIONE DOUBLE COLUM)
-∞ ÷ 3 dB
VEDI PARAGRAFO: MIXER DI
INGRESSI, USCITE, AUX
PAN
EFFETTO DI PANNING (NON SELEZIONABILE IN CASO DI CONFIGURAZIONE
MONO)
L ÷ R
