ES-1203 Cod. 420120253 REV. 1.0

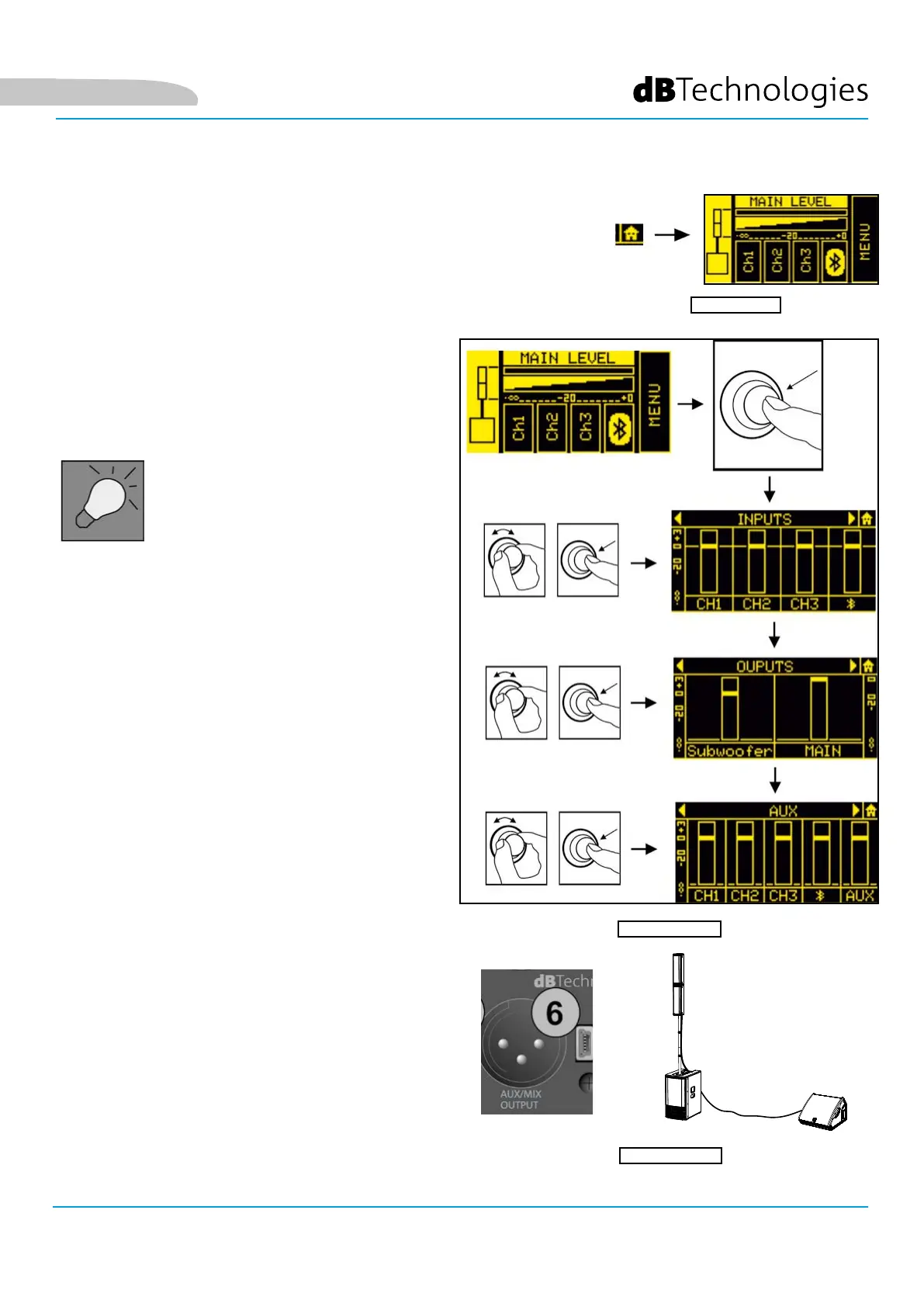

Abbildung 10
EINGANGS-, AUSGANGS-, AUX-MIXER
RÜCKKEHR ZUR SEITE "HOME" BEIM NAVIGIEREN
Zum Rückkehren zur HOME-Seite von einer Unterseite aus
kann man durch Auswahl und Bestätigung des in Abb. 10 gezeigten
Symbols vornehmen.
Alternativ dazu kann man auch den Knopf [5] einige Sekunden lang
gedrückt halten ("Shortcut").
Von der HOME-Seite aus kann man auf die Eingangs-,
Ausgangs- und AUX-Mixer zugreifen, indem man den
Knopf [5] mehrere Sekunden lang gedrückt hält. Die
Hauptseiten sind in Abb. 11 gezeigt.
Es gibt folgende Mixer-Seiten:
• INPUTS mixer
• OUTPUTS mixer
• AUX mixer
In der DOPPEL-STEREO-
KONFIGURATION kann man bei Betrieb
auf dem SLAVE-System keine Regulierung
vornehmen. Alle Parameter benden sich
auf dem MASTER-System.
Abbildung 11
Abbildung 12
Um sich zwischen diesen drei Seiten zu bewegen,
INPUTS, OUTPUTS, AUX wählen, bestätigen und an
dem Knopf [5] drehen.
Auf der INPUTS Seite werden die CH1-, CH2-, CH3-
und Bluetooth® Pegel angezeigt.
Auf der Seite OUTPUTS die Pegel der Subwoofer-
Bereichs und des MAIN-Bereiches (Gesamtheit) des
Systems.
Im AUX-Bereich nden sich die Pegel der im Mixer als
Hilfs-Bus verwalteten Kanäle.
Dieser Bereich ist besonders nützlich, wenn man ein
personalisiertes, dem AUX-Ausgang [6] zugewiesenes
Monitoring anstrebt.
Betrachten wir hier den Fall einer Konguration (Abb.
12), bei dem ein ES1203-System über den Ausgang [6]
mit einem Monitor verbunden ist.
So ist es beispielsweise über die Mixer-Seite INPUTS
möglich, in geeigneter Weise 4 Audioquellen am
Systemeingang zu mischen und davon nur 2 auf dem
angeschlossenen Monitor abzuspielen; die AUX-Pegel
können hierbei unabhängig geregelt werden.
Deutsch
