Installation
125
Installieren des Dell ReadyRails-Systems
Das ReadyRails-Rack-Montagesystem dient dazu, das Rack auf einfache
Weise für die Installation des Switches zu konfigurieren. Das ReadyRails-
System kann mit der werkzeuglosen 1-HE-Methode oder einer der drei
möglichen 1-HE-Methoden mit Werkzeugen (bündige Montage mit zwei
Stützen, mittige Montage mit zwei Stützen oder vier Stützen mit
Gewindelöchern) installiert werden.
Werkzeuglose 1-HE-Konfiguration (Vierkantloch- oder Rundloch-Racks mit vier
Stützen)
1
Positionieren Sie bei nach außen zeigenden ReadyRails-Flanschohren eine
Schiene zwischen den linken und rechten vertikalen Stützen. Richten Sie
die Zapfen der hinteren Flanschschiene aus und befestigen Sie sie am
Flansch der hinteren vertikalen Stütze. In
Abbildung 3 zeigen Element 1
und dessen Auszüge, wie die Zapfen sowohl in die Vierkantlöcher und die
Rundlöcher ohne Gewinde eingepasst werden müssen.

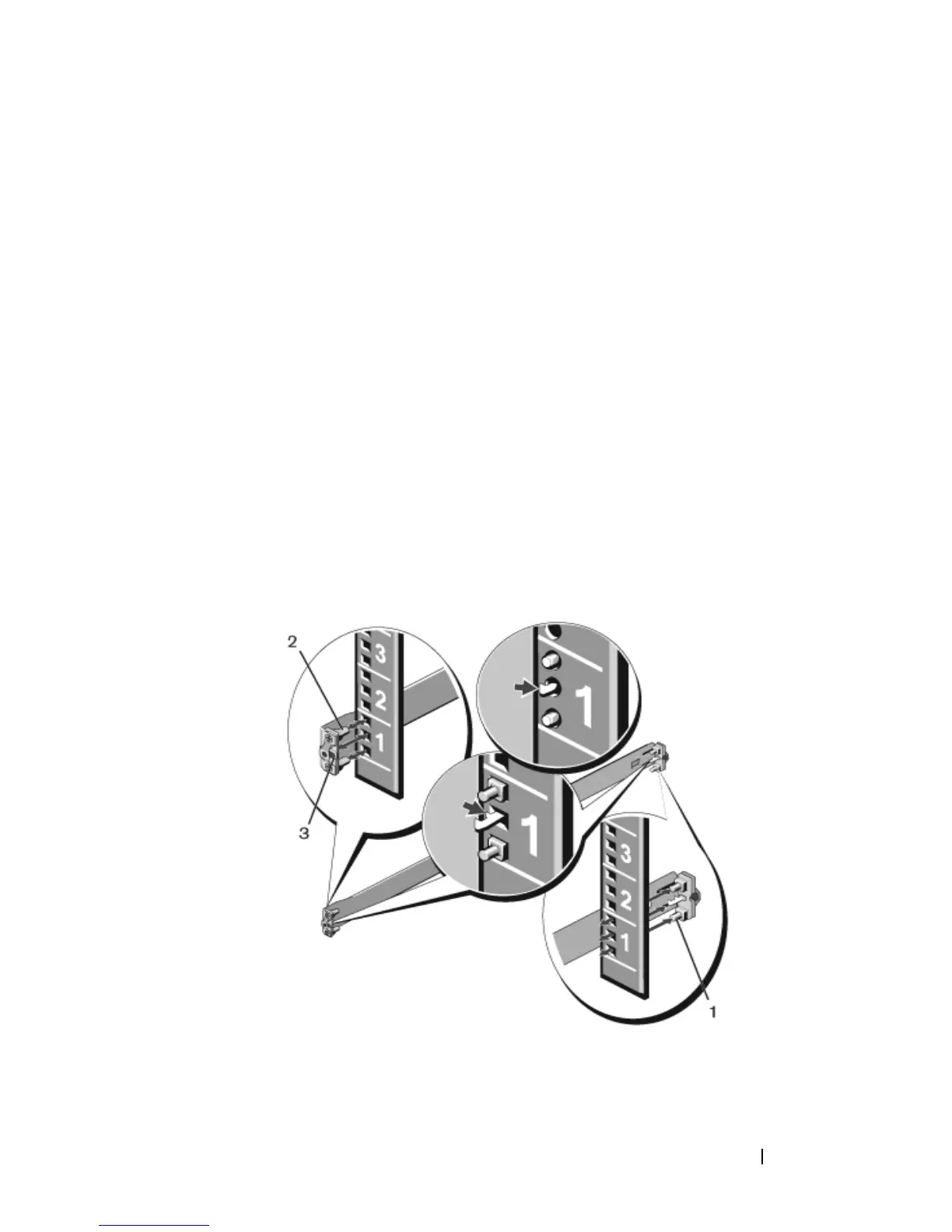

Abbildung 3. Werkzeuglose 1-HE-Konfiguration
2
Richten Sie die Zapfen des vorderen Flansches aus und befestigen Sie sie
an der Vorderseite der vertikalen Stütze (siehe
Abbildung 3, Element 2).
3
Wiederholen Sie diese Schritte für die zweite Schiene.
