Instalasi
159
Menginstal Switch
Switch dapat dipasang pada rak depan 1U dan konfigurasi 1U dua tiang
(sejajar dan tengah). Berikut ini adalah contoh konfigurasi rak depan 1U.
Konfigurasi 1U dua tiang (sejajar dan tengah), Anda dapat menggeser switch
pada rel dengan cara yang sama pada konfigurasi empat tiang.
Instalasi 1U Rak depan
Rel yang menempel pada switch harus dikonfigurasi.
1
Menempelkan rel switch (bagian rangka sebelah dalam) ke switch N4000.

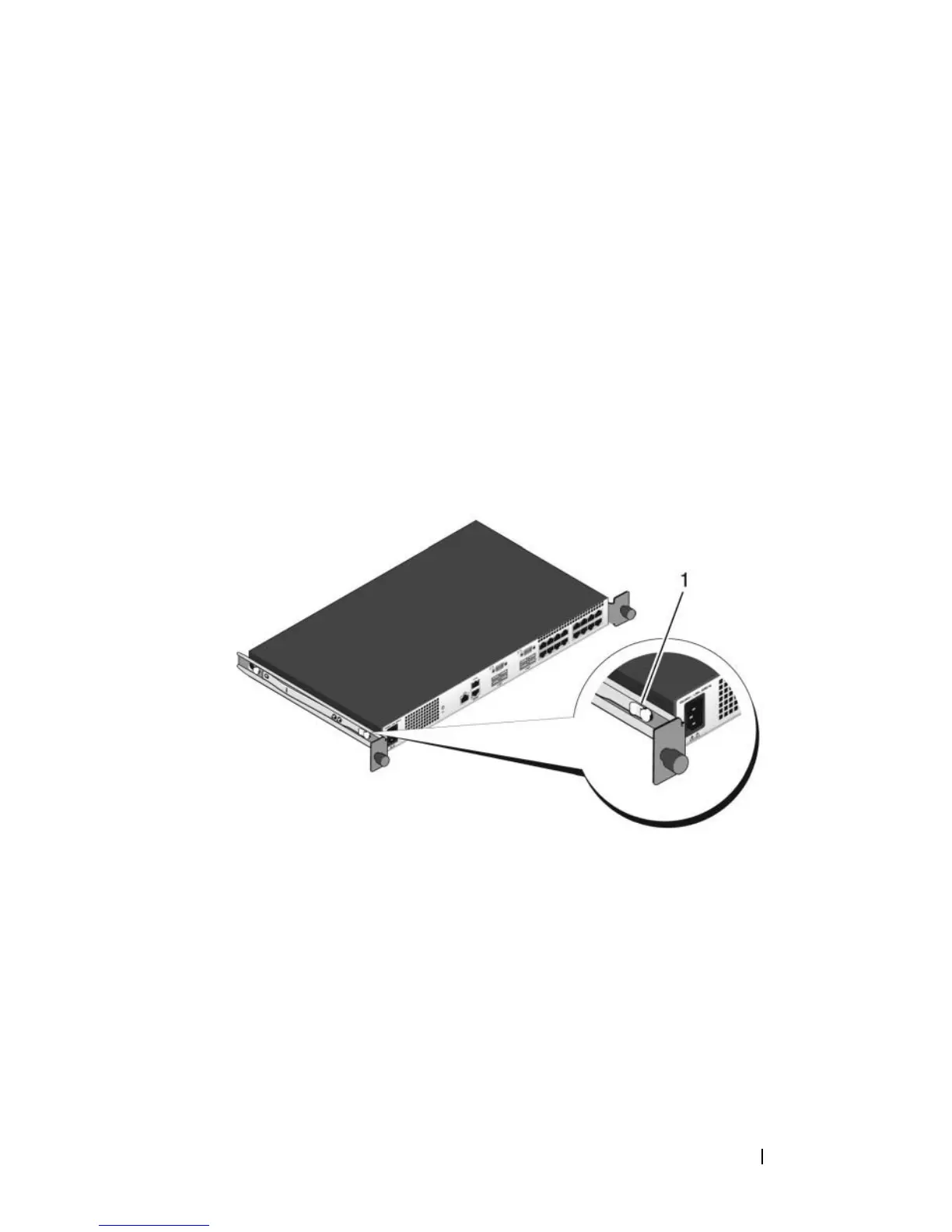

Gambar 7, butir 1 menunjukkan detail kunci bagian depan dengan tab
pengunci.
Gambar 7. Menempelkan Rel Switch
2
Setelah kedua rel switch terinstal, bariskan pada Ready-Rails yang
sebelumnya dipasang ke rak dan geser switch sampai sejajar dengan bagian
depan rak. Sekitar 3 inci sebelum penyisipan penuh, fitur penguncian rel
akan bekerja untuk menjaga agar switch tidak meluncur tanpa sengaja
keluar rel dan jatuh.
