Instalación
303
Montaje del sistema Dell ReadyRails
El sistema de montaje en rack ReadyRails permite una fácil configuración del
rack para la instalación del conmutador. El sistema ReadyRails se puede
instalar mediante el método sin herramientas 1U, o uno de los tres métodos
con 1U utilizando herramientas (montaje a ras de dos postes, montaje
centrado de dos postes o montaje roscado de cuatro postes).
Configuración sin herramientas 1U (orificio cuadrado de cuatro postes o orificio
redondo sin rosca)
1
Con las pestañas laterales del ReadyRails orientadas hacia afuera, coloque
un riel entre los postes verticales derecho e izquierdo. Alinee y encaje las
espigas del riel de la parte posterior en la parte trasera del poste vertical. En
la
Ilustración 3, el elemento 1 y sus extracciones ilustran cómo aparecen las
espigas en los orificios cuadrados y en los redondos sin rosca.

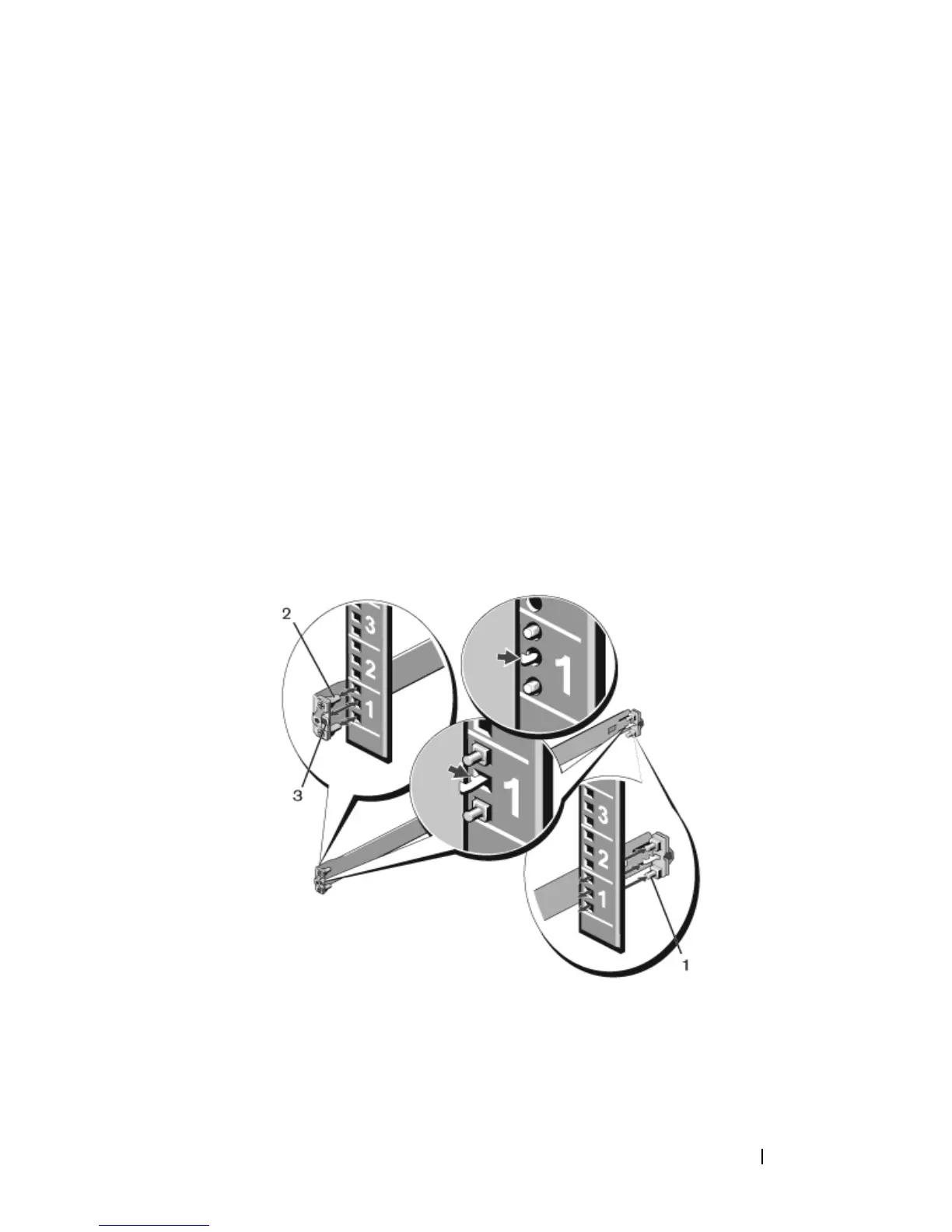

Ilustración 3. Configuración 1U sin herramientas
2
Alinee y encaje las espigas de la parte frontal en los orificios de la parte
frontal del poste vertical. Consulte la
Ilustración 3, elemento 2.
3
Repita este paso para el segundo riel.
4
Para extraer un riel, tire del botón de liberación del pestillo de las pestañas
laterales y desencaje el riel. Consulte la
Ilustración 3, elemento 3.
