Installieren des Switches
Der Switch kann in den Konfigurationen 1-HE-Front-Rack und 1-HE mit
zwei Stützen (bündig und mittig) montiert werden. Es folgt ein Beispiel für
eine 1-HE-Front-Rack-Konfiguration. Bei den 1-HE-Konfigurationen mit
zwei Stützen (bündig und mittig) können Sie den Switch in gleicher Weise in
die Schienen schieben wie bei den Konfigurationen mit vier Stützen.
1-HE-Front-Rack-Installation
Die am Switch angebrachten Schienen müssen konfiguriert werden.
1
Befestigen Sie die Switch-Schienen (innere Gehäusemodule) am N4000-
Switch.

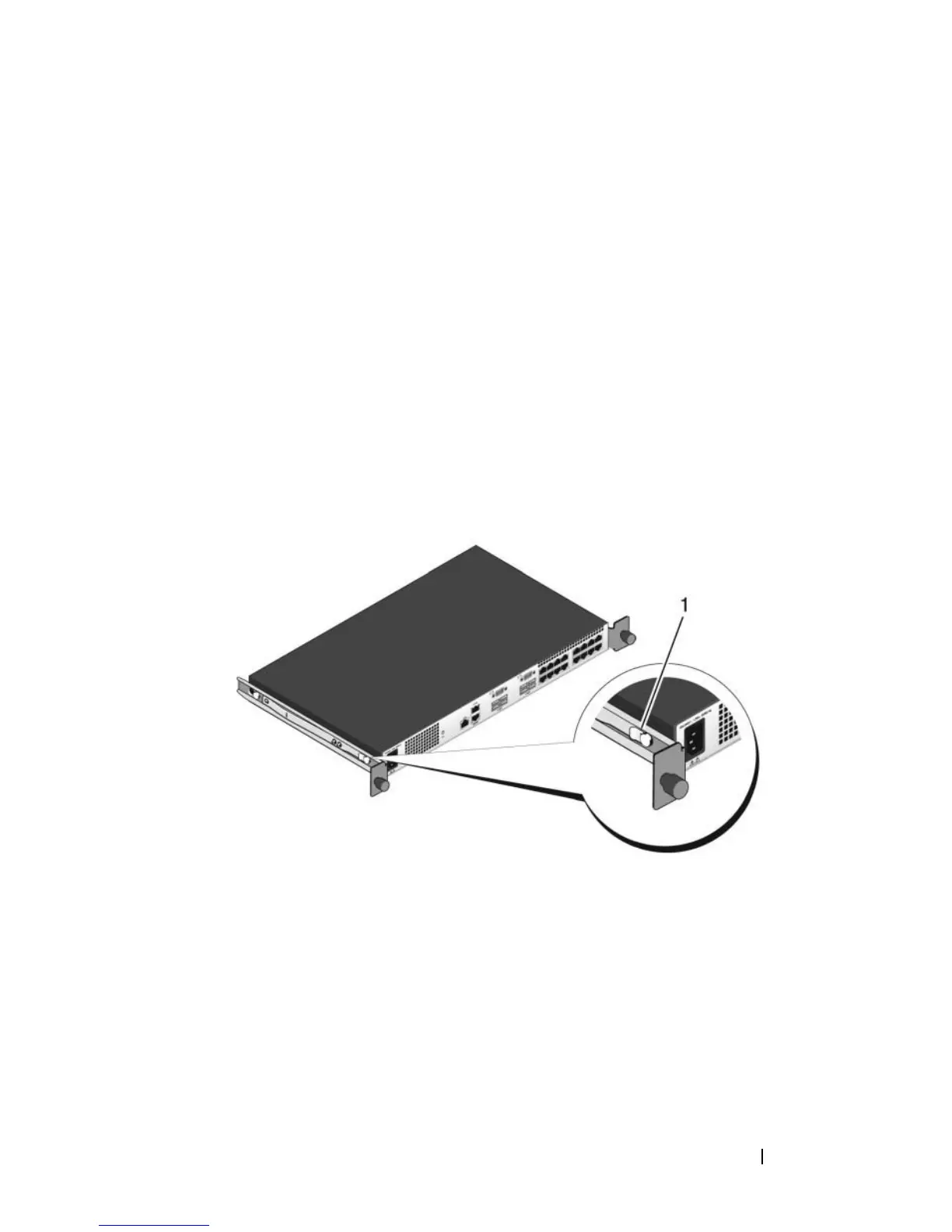

Abbildung 7, Element 1 zeigt die Details für den vorderen
Abstandshalter mit Verriegelung.
Abbildung 7. Befestigen der Switch-Schienen
2
Richten Sie die beiden Switch-Schienen nach ihrer Installation an Ready-
Rails aus, die bereits am Rack montiert sind und schieben Sie den Switch
hinein, bis er bündig mit der Vorderseite des Racks abschließt. Etwa 7,5 cm
vor dem kompletten Einsetzen rastet die Schienenverriegelung ein, mit
der verhindert wird, dass der Switch versehentlich aus dem Rack gleitet
und herunterfällt.
