278
Установка
Установка коммутатора
Коммутатор может устанавливаться в переднюю стойку одинарной высоты
или в стойку одинарной высоты с двумя опорами (опоры устанавливаются
заподлицо или по центру). Ниже показан пример установки в переднюю
стойку одинарной высоты. При установке в стойку одинарной высоты с
двумя опорами (заподлицо или по центру) коммутатор вдвигается в рейки
таким же образом, ка
к и
в случае установки в конструкцию с 4 опорами.
Установка в переднюю стойку одинарной высоты
Необходимо отрегулировать положение реек, соединенных с
коммутатором.
1
Присоедините рейки коммутатора (внутренние элементы корпуса) к
коммутатору N4000. На Рис. 7, поз. 1, показана пере
дняя деталь с
защелкой.

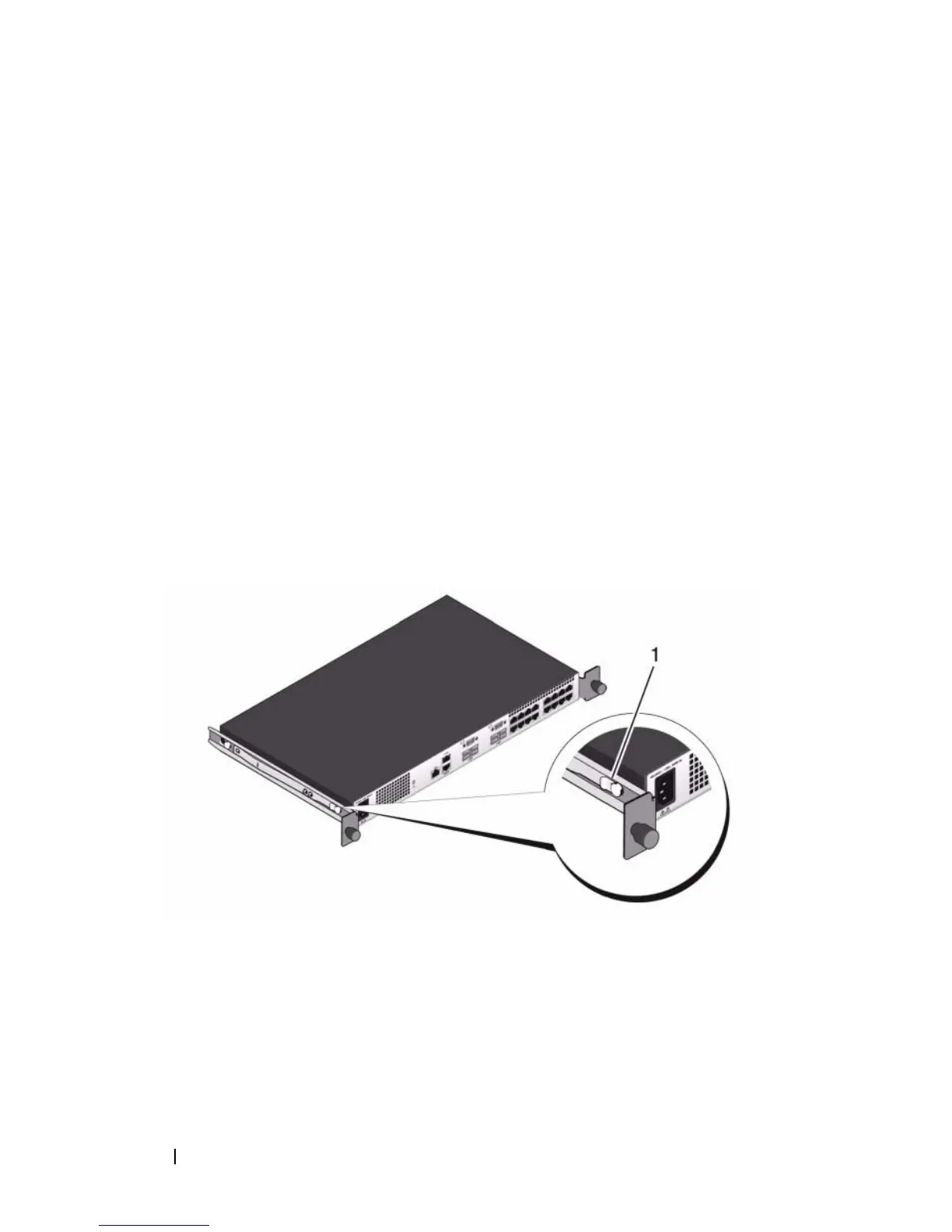

Рис. 7. Присоединение реек коммутатора
2
После установки обеих реек совместите их с системой Ready-Rails,
ранее установленной в стойке, и передвиньте коммутатора внутрь так,
чтобы он установился заподлицо с передней стороной стойки.
Примерно за 3 дюйма до положения, соответствующего полной
установке, сработает защелка рейки, оберегающая коммутатор от
случайного смещения и выпадения из стойки.
