Installation
127
3
Schieben Sie den Haltebügel nach vorne in Richtung der vertikalen Stütze
und befestigen Sie ihn mit zwei Schrauben (nicht im Lieferumfang
enthalten) am Stützenflansch (siehe
Abbildung 4, Element 3).
4
Wiederholen Sie diese Schritte für die zweite Schiene.
Mittige Konfiguration mit zwei Stützen
1
Schieben Sie den Haltebügel nach hinten, bis er einrastet, und befestigen
Sie ihn mit zwei Schrauben (nicht im Lieferumfang enthalten) am
Flansch der vorderen Stütze (siehe
Abbildung 5, Element 1).

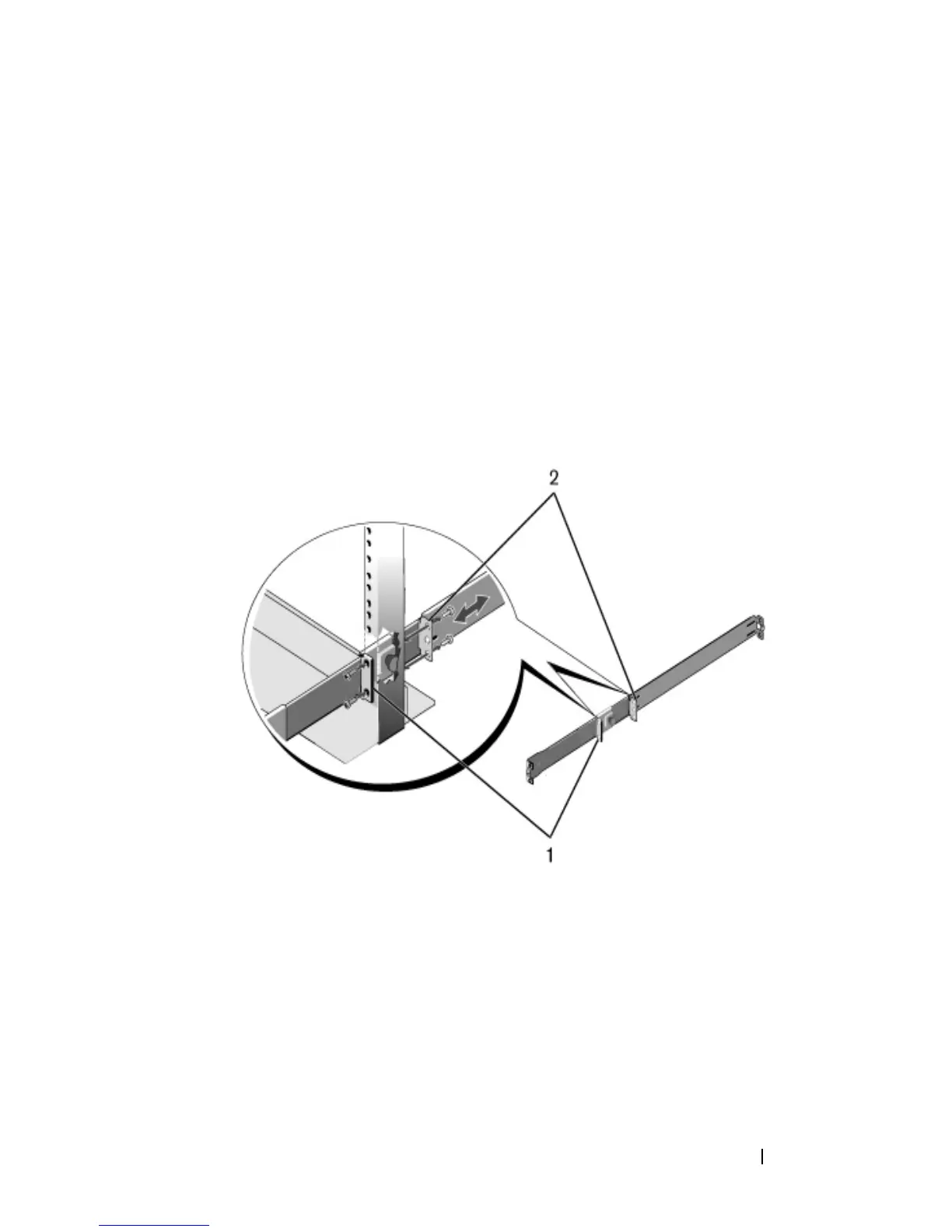

Abbildung 5. Mittige Konfiguration mit zwei Stützen
2
Schieben Sie den hinteren Bügel in Richtung der Stütze und befestigen
Sie ihn mit zwei Schrauben (nicht im Lieferumfang enthalten) am
Stützenflansch (siehe
Abbildung 5, Element 2).
3
Wiederholen Sie diese Schritte für die zweite Schiene.
