Dell Networking N4000 Series - Page 189

設置 187
3 プランジャブラケットを支柱の方向にスライドさせ、キットに含ま
れていない
2 本のネジで支柱フランジに固定します。図 4 の 3 を参
照してください。
4 2 本目のレールについても、この手順を繰り返します。
2 柱型セ ン タ ーマ ウ ン ト 構成
1 カチッと所定の位置に収まるまでプランジャブラケットを背面方向
にスライドさせ、キットに含まれていない
2 本のネジで前面支柱フ
ランジに固定します。
図 5 の 1 を参照してください。

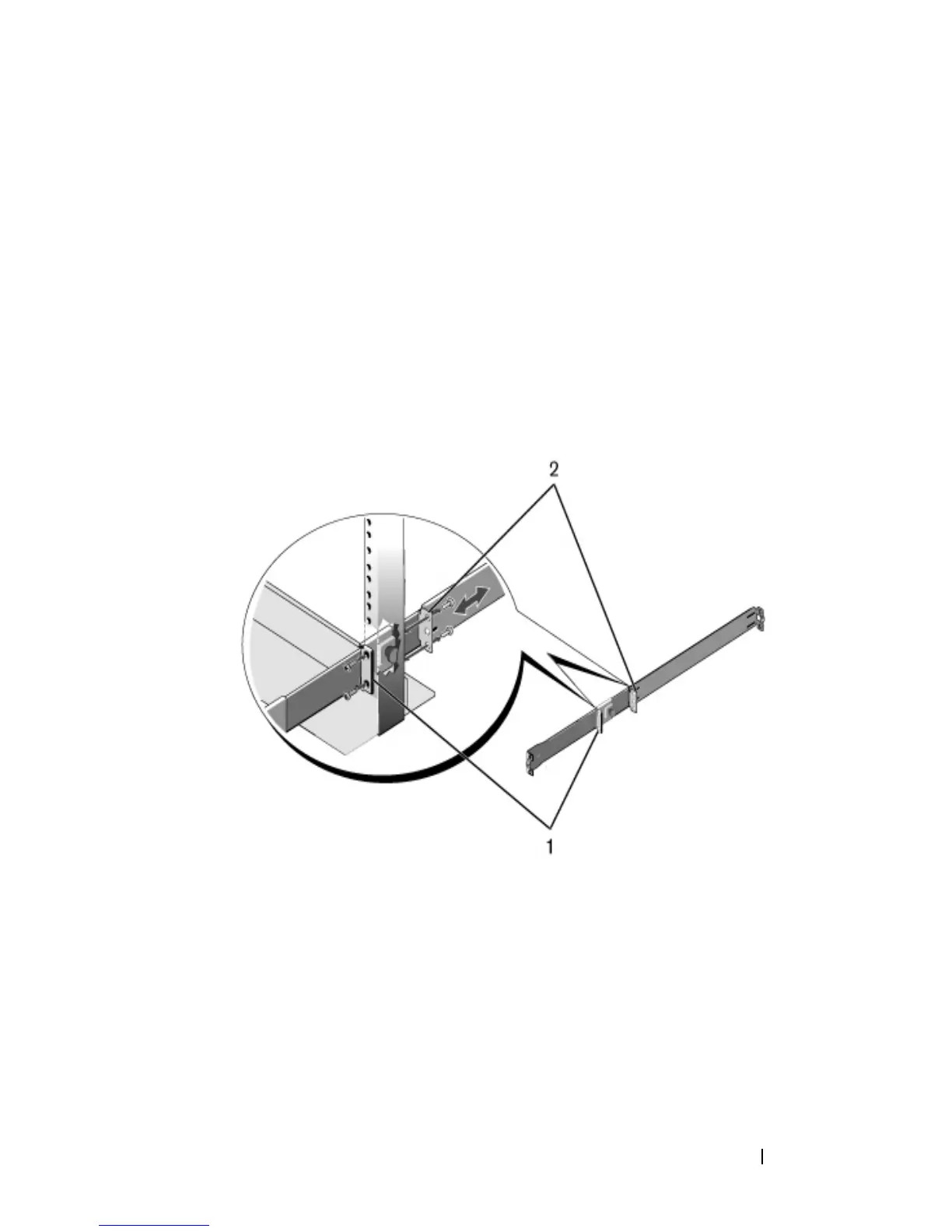

図 5. 2 柱型セ ン タ ー マ ウ ン ト 構成
2 後部ブラケットを支柱の方向にスライドさせ、キットに含まれてい
ない
2 本のネジで支柱フランジに固定します。図 5 の 2 を参照して
ください。
3 2 本目のレールについても、この手順を繰り返します。
