276
Установка
3
Передвиньте кронштейн плунжера в сторону вертикальной опоры и
прикрепите этот кронштейн к фланцу опоры двумя винтами (винты
приобретаются пользователем отдельно). См. Рис. 4, поз. 3.
4
Повторите эту же процедуру для второй рейки.
Монтаж с центральной установкой двух опор
1
Передвиньте кронштейн плунжера назад, так чтобы он зафиксировался
до щелчка, и прикрепите этот кронштейн к фланцу передней опоры
двумя винтами (винты приобретаются пользователем).
См. Рис. 5, поз. 1.

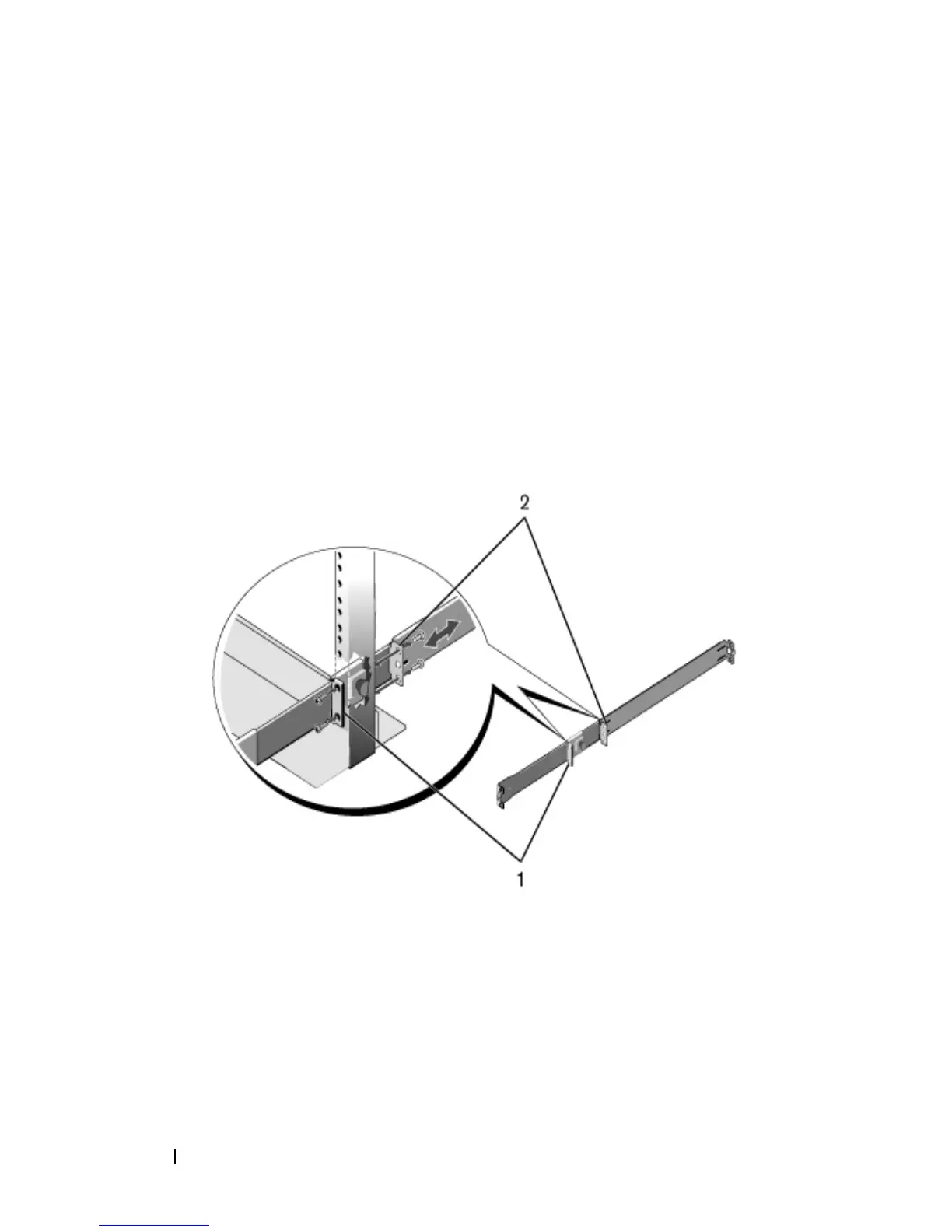

Рис. 5. Монтаж с центральной установкой двух опор
2
Передвиньте задний кронштейн по направлению к опоре и прикрепите
его к фланцу опоры двумя винтами (винты приобретаются
пользователем). См. Рис. 5, поз. 2.
3
Повторите эту же процедуру для второй рейки.
