Instalación
307
Montaje del conmutador
El conmutador se puede montar en dos configuraciones: rack frontal 1U o dos
postes 1U (a ras o centrado). El siguiente es un ejemplo de una configuración
de rack frontal 1U. En las configuraciones de dos postes 1U (a ras y centrado),
puede deslizar el conmutador en los rieles del mismo modo que en las
configuraciones de cuatro postes.
Montaje de rack frontal 1U
Se deben adaptar los rieles que se fijan al conmutador.
1
Fije los rieles del conmutador (parte interna del chasis) al conmutador
N4000. El elemento 1 de la
Ilustración 7 muestra el detalle del separador
frontal con lengüeta de bloqueo.

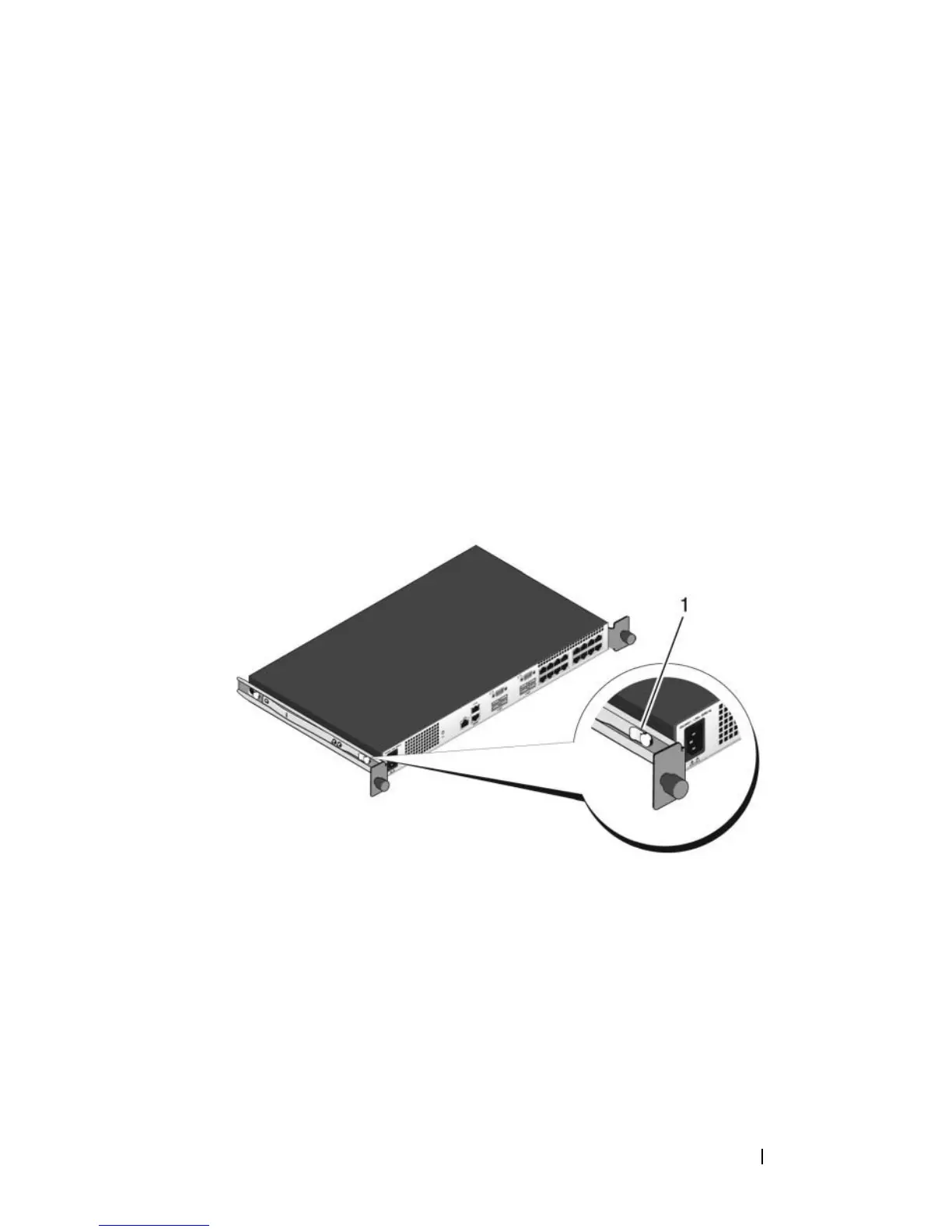

Ilustración 7. Cómo fijar los rieles del conmutador
2
Tras instalar ambos rieles del conmutador, alinéelos con los Ready-Rails ya
montados en el rack y deslice el conmutador hasta que quede a ras de la
parte frontal del rack. Antes de llegar a una inserción completa, a unos 7,5
cm, se activará la función de bloqueo del riel para evitar que el
conmutador se caiga del rack.
