Dell PowerConnect 8024 Getting Started Guide

112 Panduan Pengaktifan
www.dell.com | support.dell.com
3 Hubungkan konektor RJ-45 pada kabel langsung ke port konsol pada switch. Port konsol
PowerConnect 8024 dan 8024F terdapat di panel belakang, di atas port out-of-band RJ-45,
seperti ditunjukkan pada Gambar 3.

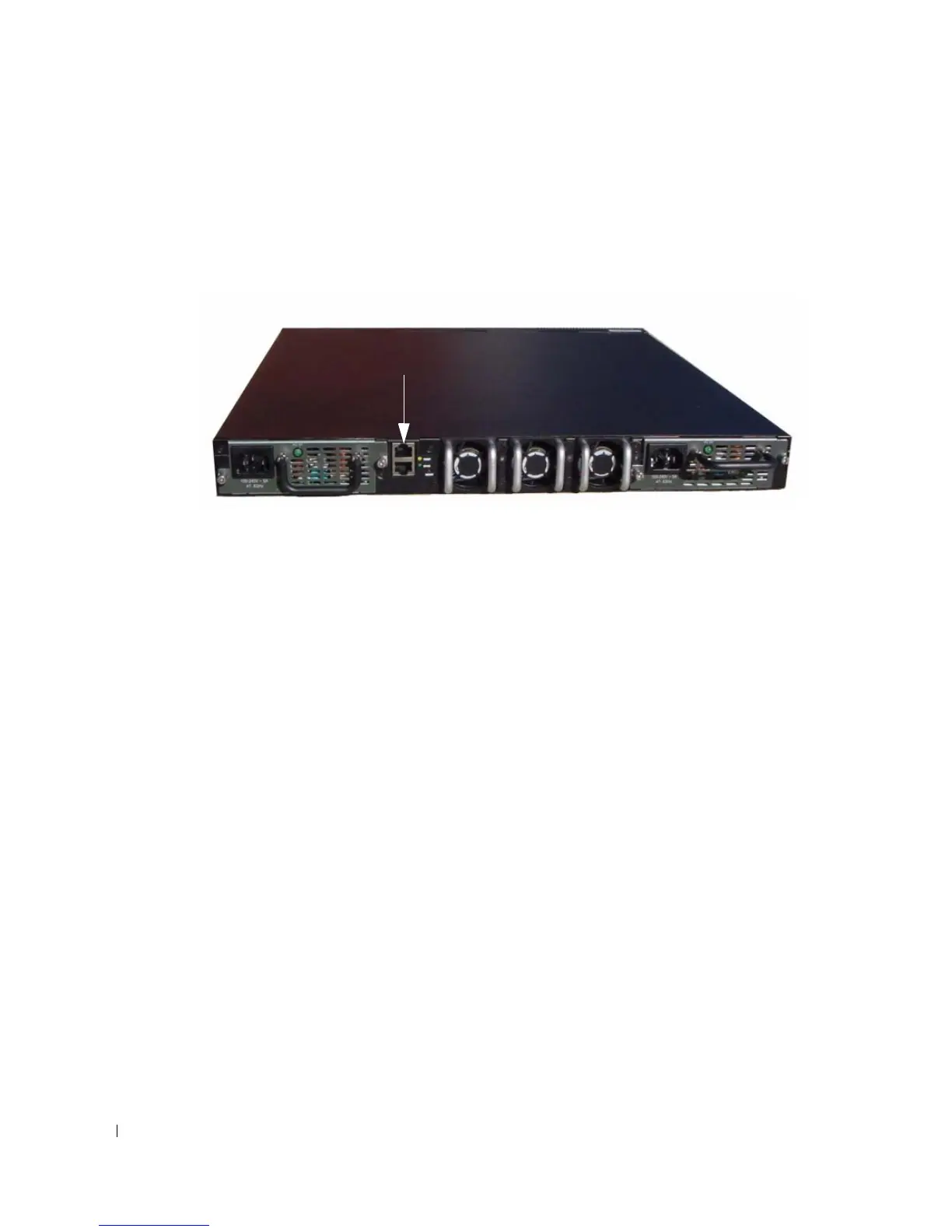

Gambar 3. Menghubungkan ke Port Konsol
Port RJ-45 di bawah port Konsol adalah untuk pengelolaan out-of-band.
Menghidupkan Switch
1 Pastikan bahwa port konsol switch terhubung ke terminal VT100 atau simulator terminal
V100 melalui kabel soket RJ-45 ke DB9.
2 Temukan dua dua stopkontak listrik AC.
3 Nonaktifkan stopkontak listrik AC.
4 Sambungkan kedua catu daya switch ke stopkontak listrik AC.
5 Aktifkan stopkontak listrik AC.
Apabila daya dihidupkan dengan terminal lokal telah terhubung, switch akan melakukan swa-uji
saat dihidupkan (POST). POST dijalankan setiap kali switch diinisialisasi dan memerika
komponen perangkat keras untuk menentukan apakah switch berfungsi sepenuhnya sebelum
menyelesaikan booting. Jika POST mendeteksi masalah kritis, aliran program akan dihentikan. Jika
POST berhasil dilakukan, firmware yang valid akan dimuat ke RAM. Pesan POST ditampilkan pada
terminal dan menunjukkan apakah pengujian berhasil atau gagal. Proses boot dijalankan selama
kurang lebih 60 detik.
Port Konsol

Dell PowerConnect 8024 Specifications

General

Switching Capacity	480 Gbps
Stackable	Yes
Device Type	Switch
Enclosure Type	Rack-mountable
Power Redundancy	Optional
Width	17.3 in
Height	1.7 in
Jumbo Frame Support	Yes
Ports	24 x 10 Gigabit SFP+
Management	Web-based GUI, Command Line Interface (CLI), SNMP
VLAN Support	Yes
Power Supply	Internal
Routing Protocol	Static routing
Features	Quality of Service (QoS), VLAN support
Compliant Standards	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z
Operating Temperature	0 to 45 °C
Storage Temperature	-20 to 70 °C
Relative Humidity	10% to 90% (non-condensing)
MAC Address Table Size	32, 000 entries
