Dell PowerConnect 8024 Getting Started Guide

Guía de introducción 173
3 Conecte el conector RJ-45 del cable directamente al puerto de consola del conmutador.
El puerto de consola PowerConnect 8024 y 8024F se encuentra en el panel trasero, debajo
del puerto RJ-45 fuera de banda, como se muestra en la ilustración 3.

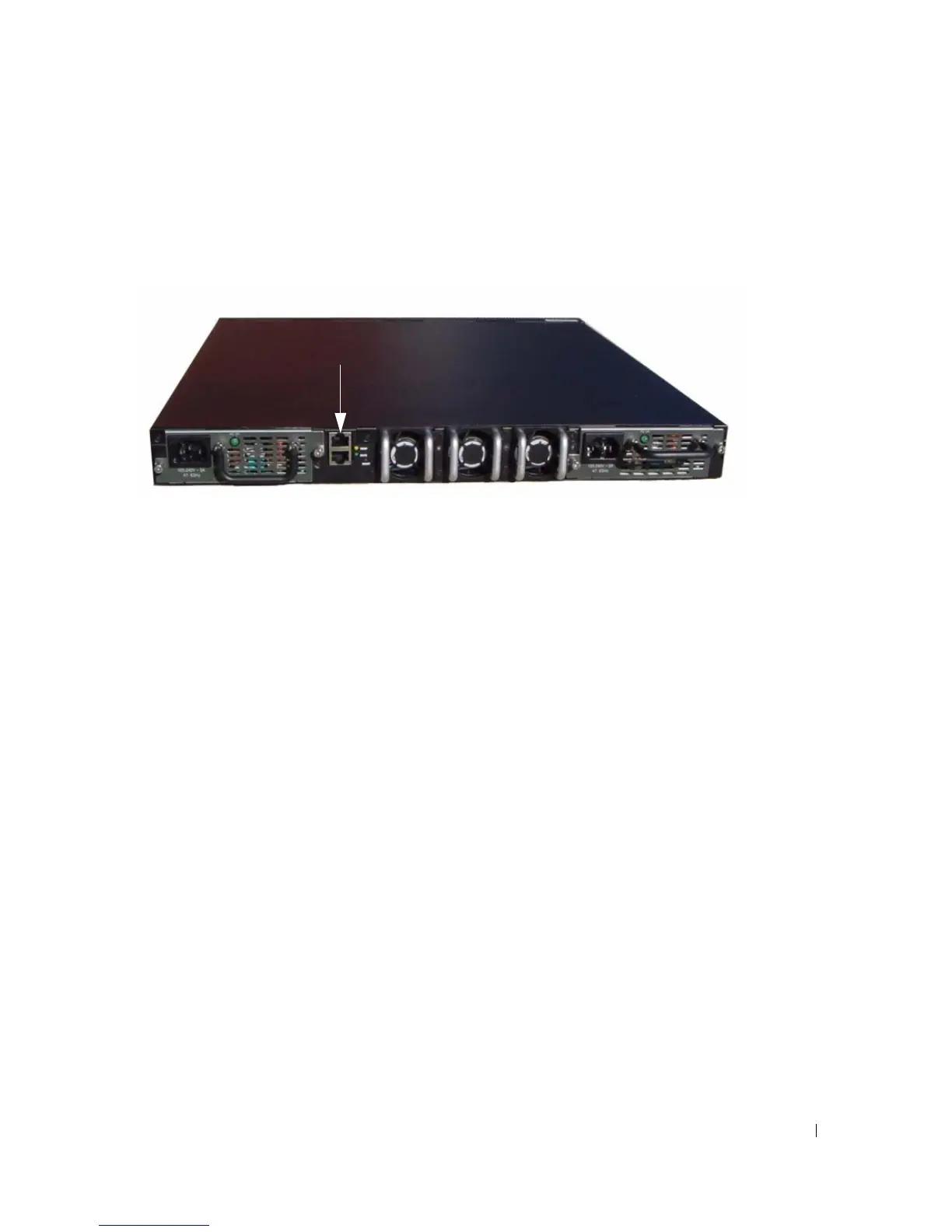

Ilustración 3. Conexión al puerto de consola
El puerto RJ-45 de debajo del puerto de consola está destinado a la administración fuera
de banda.
Inicio del conmutador
1 Asegúrese de que el puerto de consola del conmutador está conectado a un terminal VT100 o
a un emulador de terminal VT100 a través del cable hembra de RJ-45 a DB9.
2 Localice dos enchufes de CA.
3 Desactive los enchufes de CA.
4 Conecte las dos fuentes de alimentación del conmutador a los enchufes de CA.
5 Active los enchufes de CA.
Cuando la alimentación se enciende con el terminal local ya conectado, el conmutador realiza una
autoprueba de encendido (POST). La POST se ejecuta cada vez que se inicializa el conmutador y
comprueba los componentes de hardware para determinar si es totalmente funcional antes del
inicio completo. Si la POST detecta un problema crítico, el flujo de programa se detiene. Si la
POST se ejecuta correctamente, se carga el firmware válido en la RAM. Se muestran mensajes de la
POST en el terminal que indican si la prueba ha finalizado correctamente o no. El proceso de inicio
dura aproximadamente 60 segundos.
Puerto de consola

Dell PowerConnect 8024 Specifications

General

Switching Capacity	480 Gbps
Stackable	Yes
Device Type	Switch
Enclosure Type	Rack-mountable
Power Redundancy	Optional
Width	17.3 in
Height	1.7 in
Jumbo Frame Support	Yes
Ports	24 x 10 Gigabit SFP+
Management	Web-based GUI, Command Line Interface (CLI), SNMP
VLAN Support	Yes
Power Supply	Internal
Routing Protocol	Static routing
Features	Quality of Service (QoS), VLAN support
Compliant Standards	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z
Operating Temperature	0 to 45 °C
Storage Temperature	-20 to 70 °C
Relative Humidity	10% to 90% (non-condensing)
MAC Address Table Size	32, 000 entries
