Dell PowerEdge 15FP - Instalación de la Bandeja de 1-U de KMM en el Estante

Guía de instalación 5-11

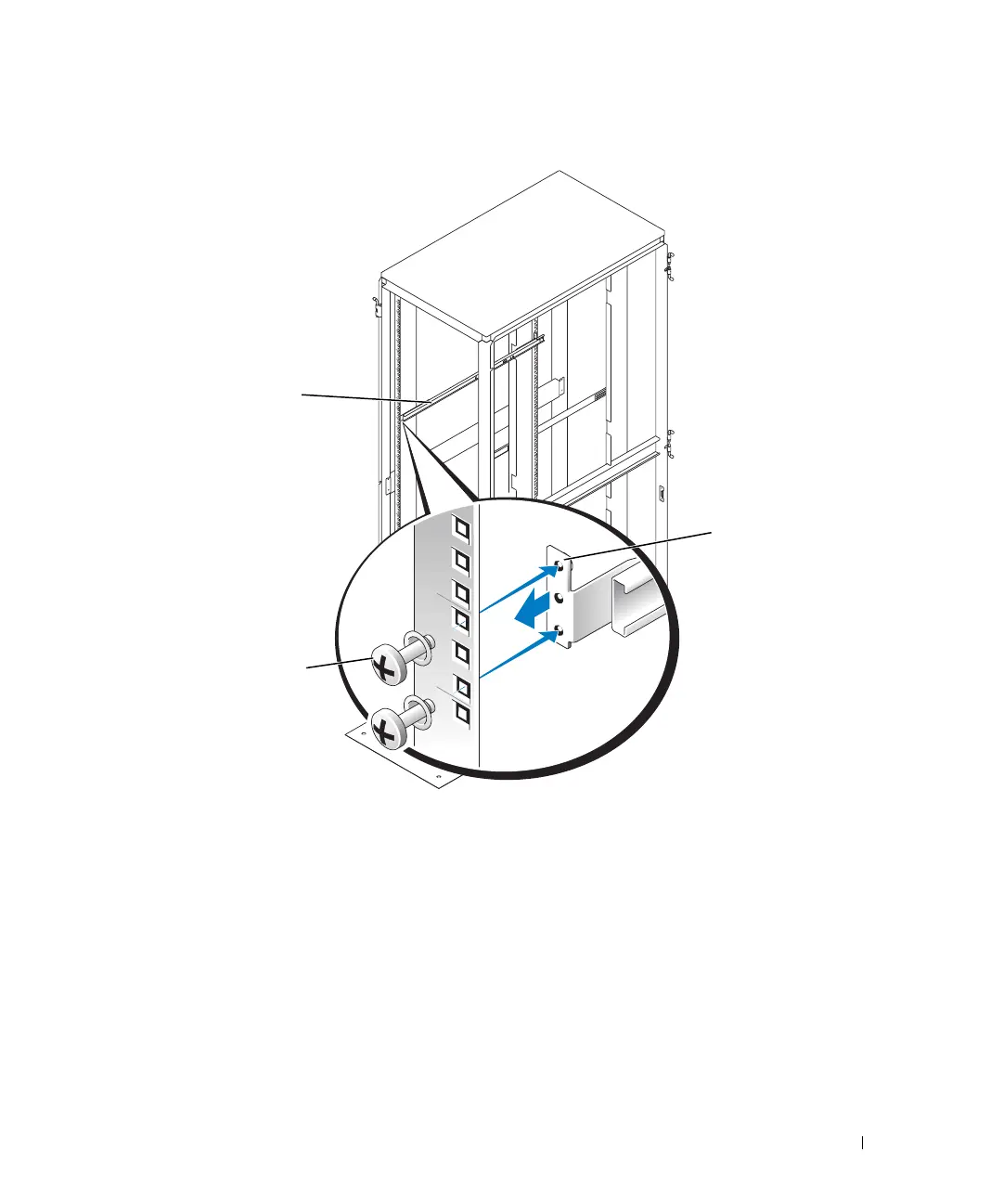

Figura 5-5. Instalación de los conjuntos deslizantes VersaRails
Instalación de la bandeja de 1-U de KMM en el estante
1 Tire de los rieles deslizantes izquierdo y derecho hacia fuera de los conjuntos
deslizantes hasta que queden totalmente extendidos.
2 Alinee los rieles de la bandeja de 1-U de KMM con los frontales de los rieles
deslizantes, inserte los rieles de la bandeja en los rieles deslizantes y empújela
firmemente para introducirla en el estante (es posible que tenga que aplicar una
presión extra en un punto para sobrepasar el mecanismo de bloqueo) hasta que los
soportes metálicos de transporte de los laterales de la bandeja toquen los rieles
verticales del estante. Consulte la Figura 5-6.
parte frontal del estante
conjuntos deslizantes (2)
Tornillos Phillips de cabeza de
brida de 10-32 x 0,5 pulgadas
y arandelas (5 conjuntos por
conjunto deslizante)
brida del
soporte de
montaje
