Dell PowerEdge 15FP - Instalación de la Extensión para el Tendido de Cables en el Estante

Guía de instalación 5-13
Instalación de la extensión para el tendido de cables en el estante
1 Tire de la bandeja hacia fuera del frontal del estante lo suficiente para poder tener
espacio para trabajar en la parte posterior.
2 Cuando esté trabajando en la parte posterior del estante, extraiga el tornillo de
transporte naranja que fija la extensión para el tendido de cables a la parte posterior de
la bandeja. Consulte la Figura 5-6 para ver la ubicación del tornillo.
3 Deslice hacia fuera el extremo libre de la extensión para el tendido de cables hasta el
soporte del extremo del riel fijo izquierdo y acople la extensión al soporte con el
tornillo de mano en el extremo de ésta. Consulte la Figura 5-7.

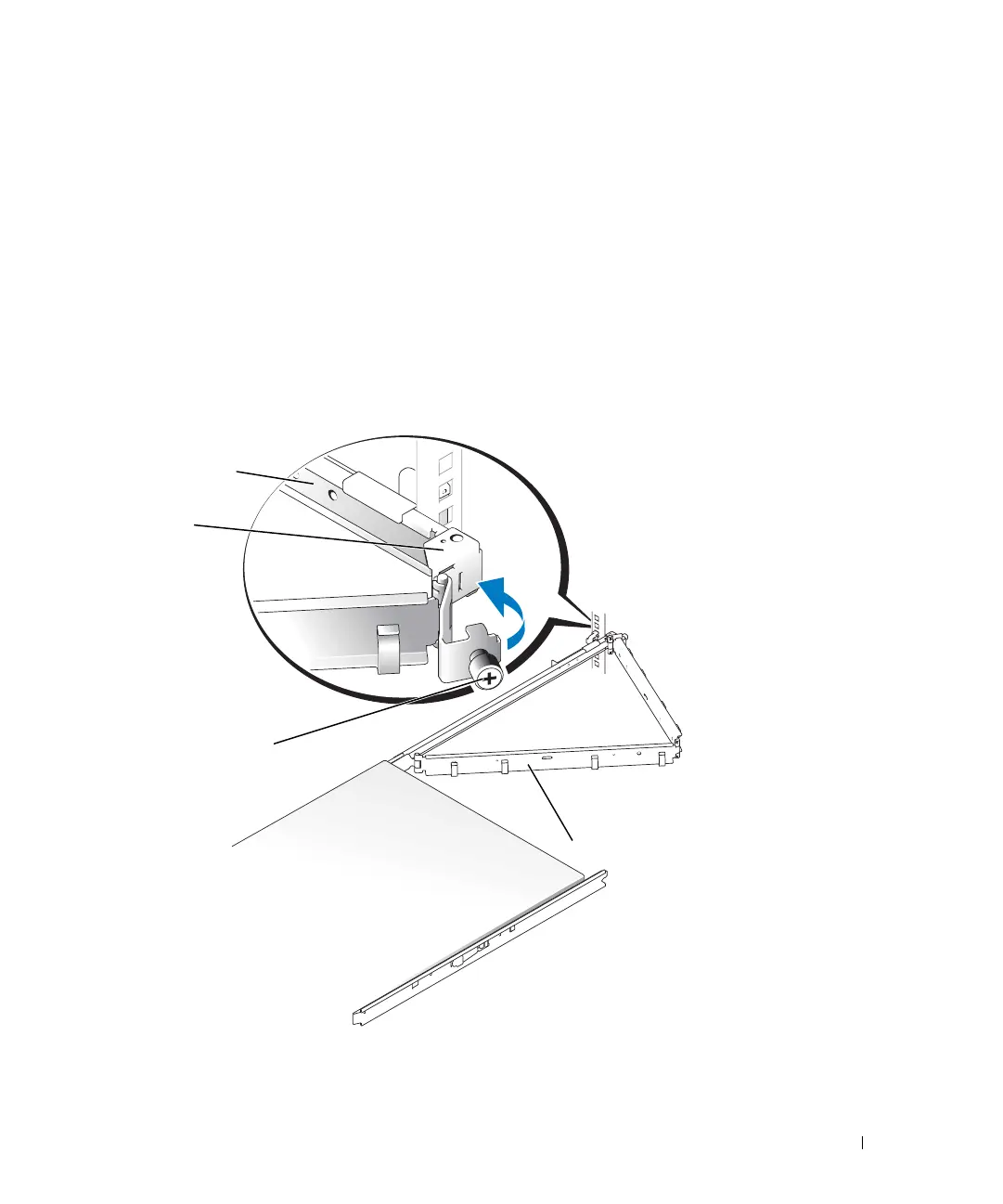

Figura 5-7. Conexión de la extensión para el tendido de cables
tornillo de mano
extensión para el tendido de
cables
riel fijo izquierdo
soporte
