Installationsanleitung 3-13
Befestigung des Kabelarms am Rack
1 Ziehen Sie den Einschub so weit aus dem Rack heraus, bis Sie auf der Rückseite des
Racks genug Platz zum Arbeiten haben.
2 Entfernen Sie von der Rückseite des Racks aus die orangefarbene Sicherungsschraube,
mit der der Kabelarm an der Rückseite des Einschubs befestigt ist. Die Position der
Schraube können Sie Abbildung 3-6 entnehmen.
3 Ziehen Sie das freie Ende des Kabelarms zu der Klammer am Ende der linken
feststehenden Schiene. Befestigen Sie den Arm dann mit der Rändelschraube, die sich
am Ende des Arms befindet, an der Klammer. Siehe Abbildung 3-7.

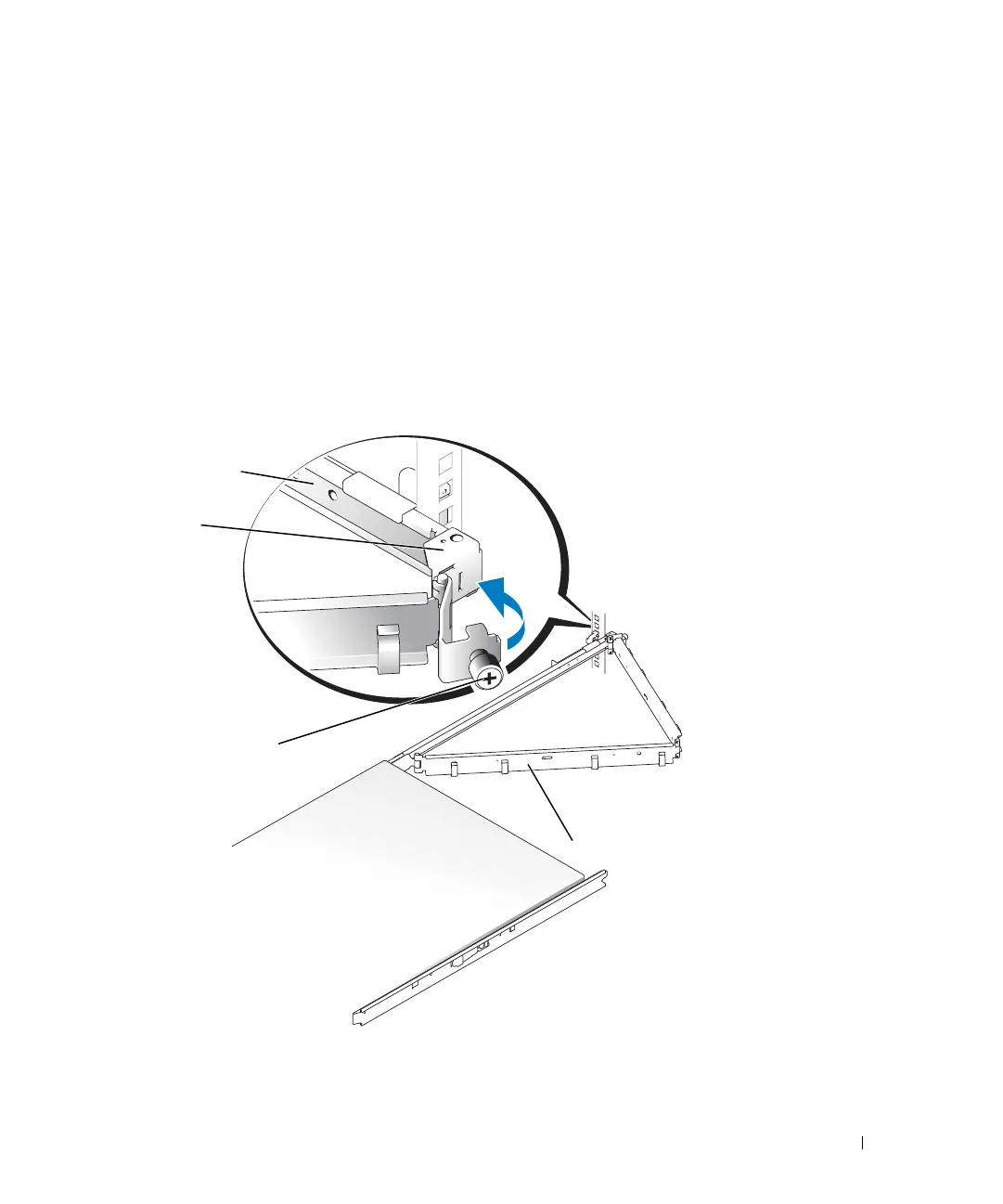

Abbildung 3-7. Befestigen des Kabelarms
Rändelschraube
Kabelarm
linke feststehende
Schiene
Klammer
