Guide d'installation 2-13
Fixation du bras de maintien des câbles au rack
1 Tirez le plateau hors du rack de manière à disposer d'un espace de travail suffisant à
l'arrière.
2 Depuis l'arrière du rack, retirez la vis orange qui fixe le bras de maintien des câbles à
l'arrière du plateau. Voir la Figure 2-6 pour l'emplacement de la vis.
3 Dirigez l'extrémité libre du bras de maintien des câbles vers le support situé à
l'extrémité du rail de blocage gauche et fixez le bras au support à l'aide de la vis à
molette située à l'extrémité du bras. Voir la Figure 2-7.

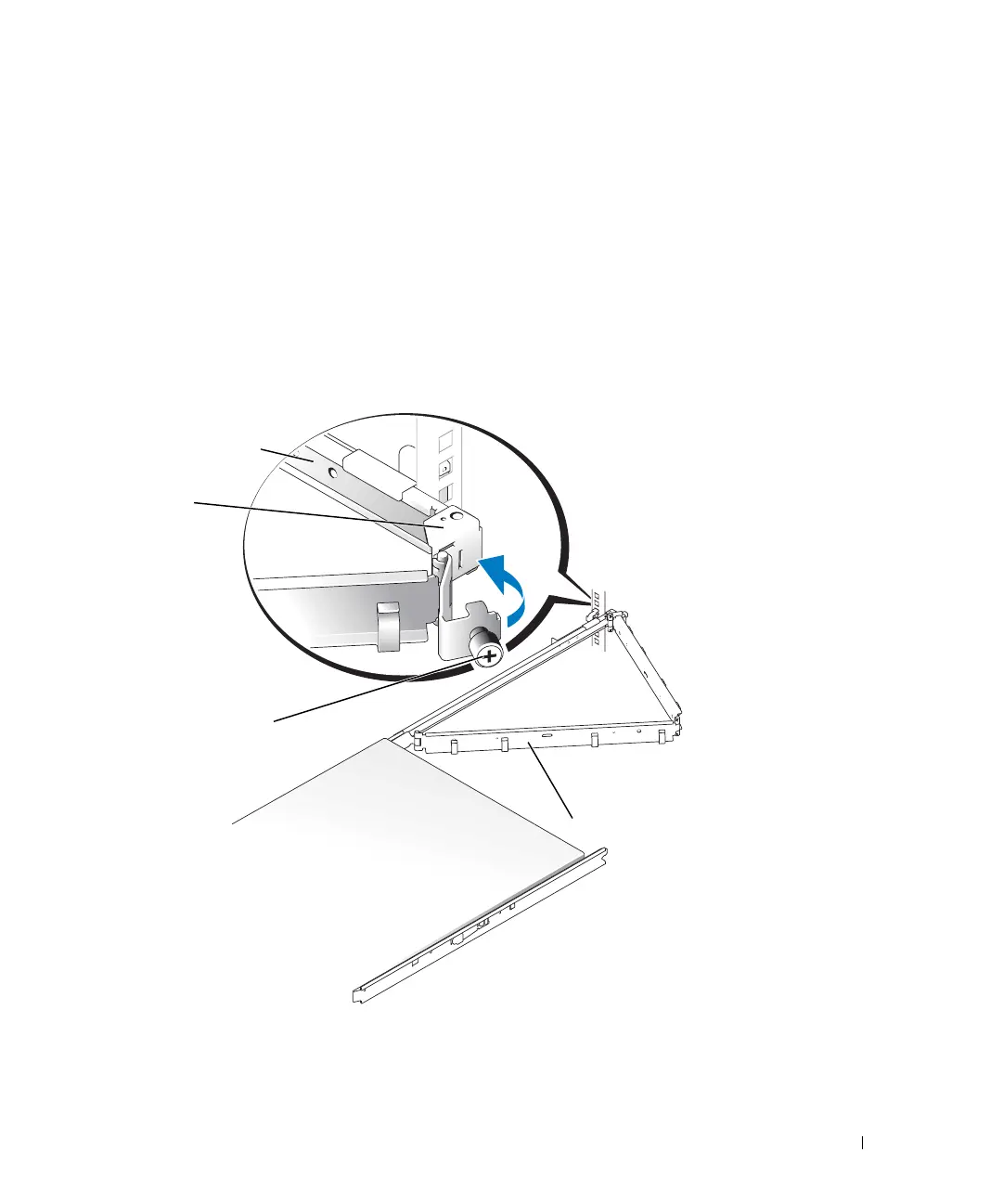

Figure 2-7. Fixation du bras de maintien des câbles
vis à molette
bras de maintien des câbles
rail de blocage gauche
support
