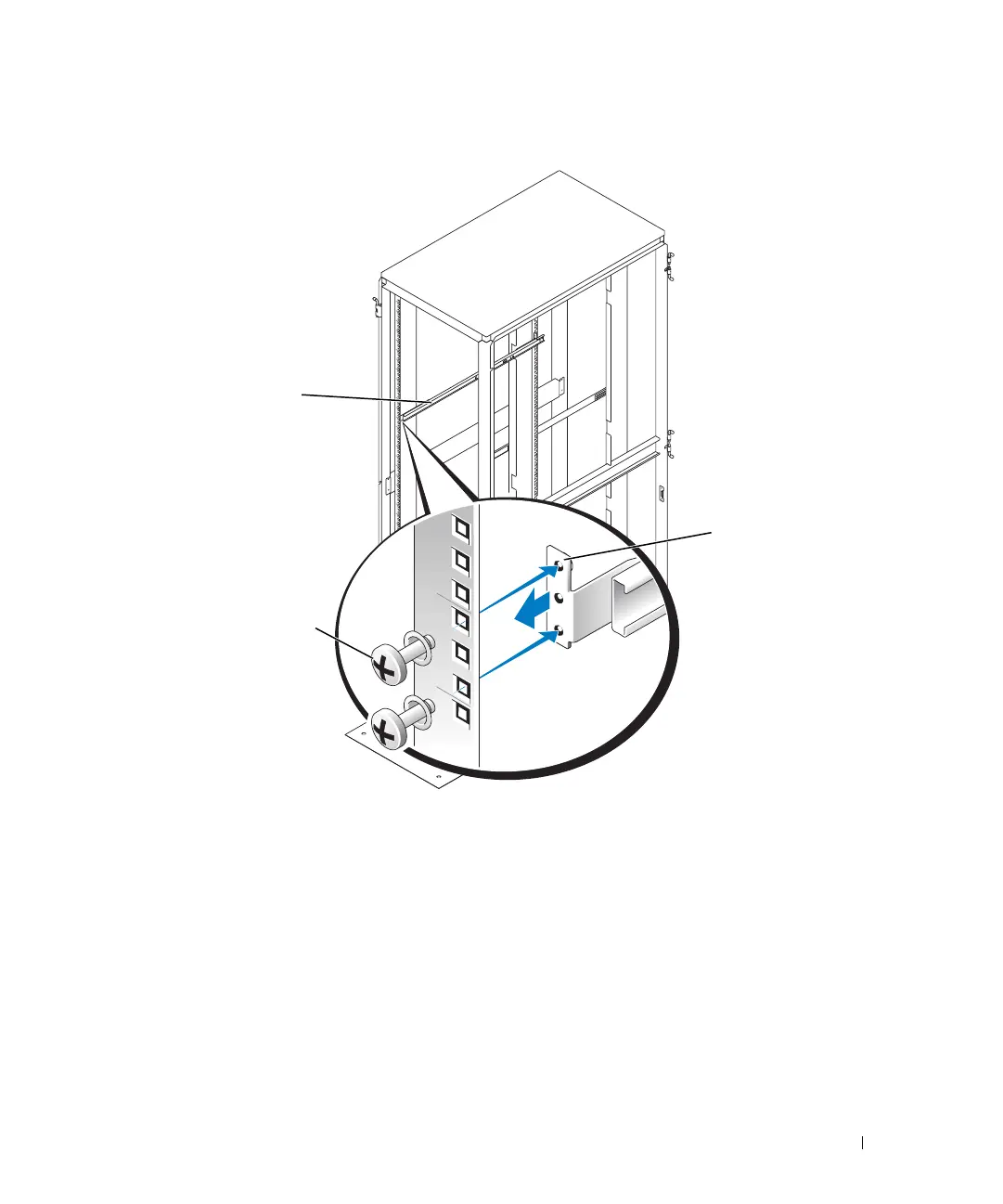

Figure 2-5. Installation des rails coulissants VersaRails
Installation du plateau KMM 1 U dans le rack
1 Tirez les deux rails coulissants hors du rack jusqu'à ce qu'ils se bloquent en position
entièrement étendue.
2 Alignez les rails du plateau KMM 1 U à l'avant des rails coulissants, insérez les rails du
plateau dans les rails coulissants, puis poussez progressivement le plateau dans le rack
(vous devrez peut-être forcer un peu pour déverrouiller le mécanisme de blocage)
jusqu'à ce que les supports métalliques situés sur les côtés du plateau soient au contact
des rails verticaux du rack. Voir la Figure 2-6.
avant du rack
rails coulissants (2)
vis à tête Phillips 10-32 x 0,5
pouce et rondelles (5 lots par
rail coulissant)
bride de
fixation
