Guide d'installation 2-9

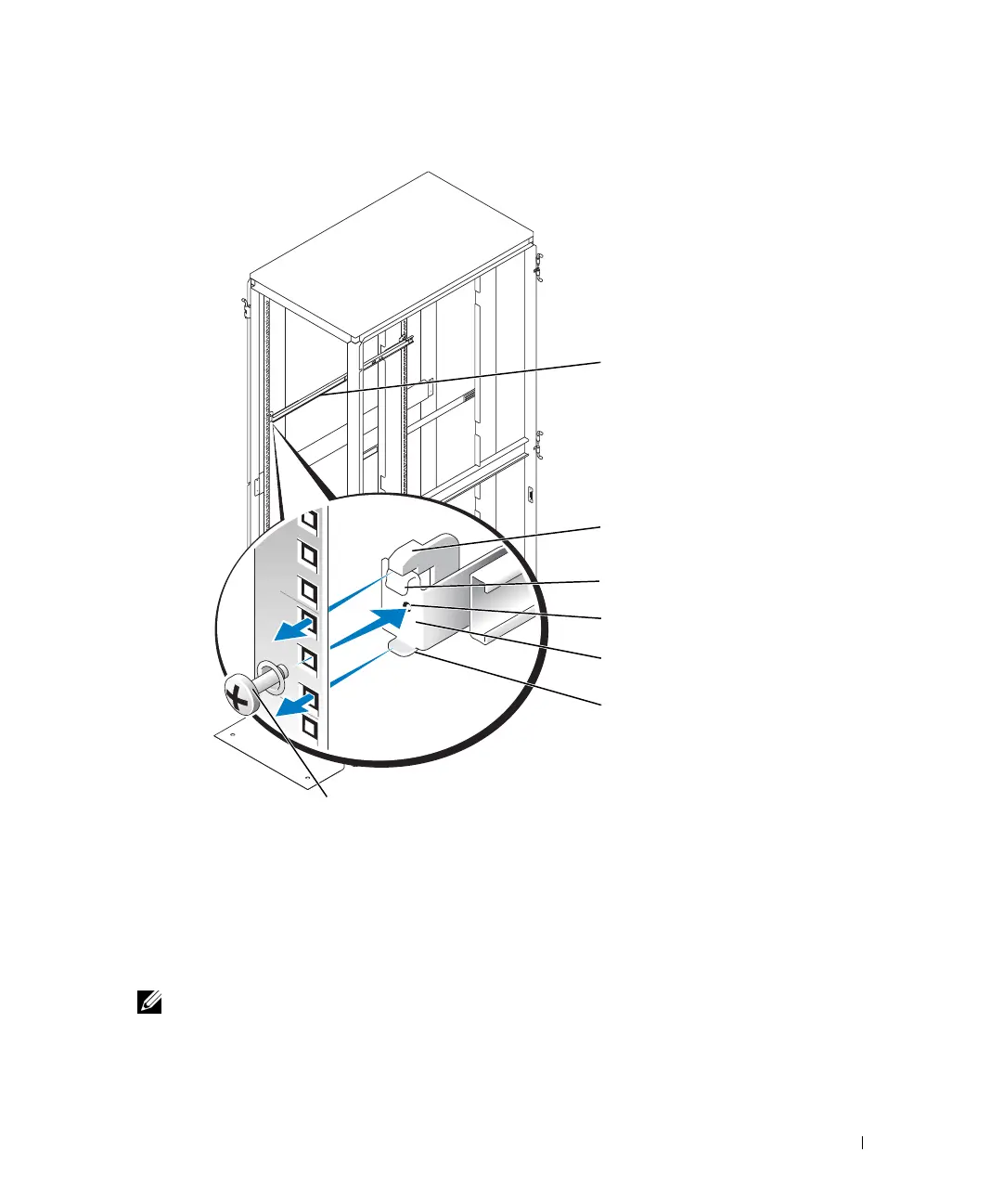

Figure 2-4. Installation des rails coulissants RapidRails
3
À l'arrière de l'armoire, tirez la bride de fixation vers l'arrière jusqu'à ce que les crochets
de fixation soient positionnés dans leurs trous carrés, puis exercez une pression vers le
bas sur la bride de fixation jusqu'à ce que les crochets de fixation s'enclenchent dans
les trous carrés et que le bouton-poussoir ressorte et émette un déclic.
4 Effectuez de nouveau les opérations des étapes 1 à 3 pour le rail coulissant situé sur
l'autre côté du rack.
REMARQUE : Vérifiez que les rails sont montés à la même position sur les rails verticaux
de chaque côté du rack.
avant du rack
rails coulissants (2)
crochet de fixation
bouton poussoir
bride de fixation
languette de support
trou de vis facultatif
vis à tête Phillips 10-32 x 0,5 pouce et rondelles de
centrage (2 lots par rail coulissant) ; facultatif
