Guide d'installation 2-15
4 Abaissez l'avant du clavier, faites-le passer sous le repose-poignets et entre les deux
marques d'alignement situées sur les côtés du plateau, puis faites pivoter l'arrière du
clavier jusqu'à ce qu'il s'enclenche. Voir la Figure 2-9.

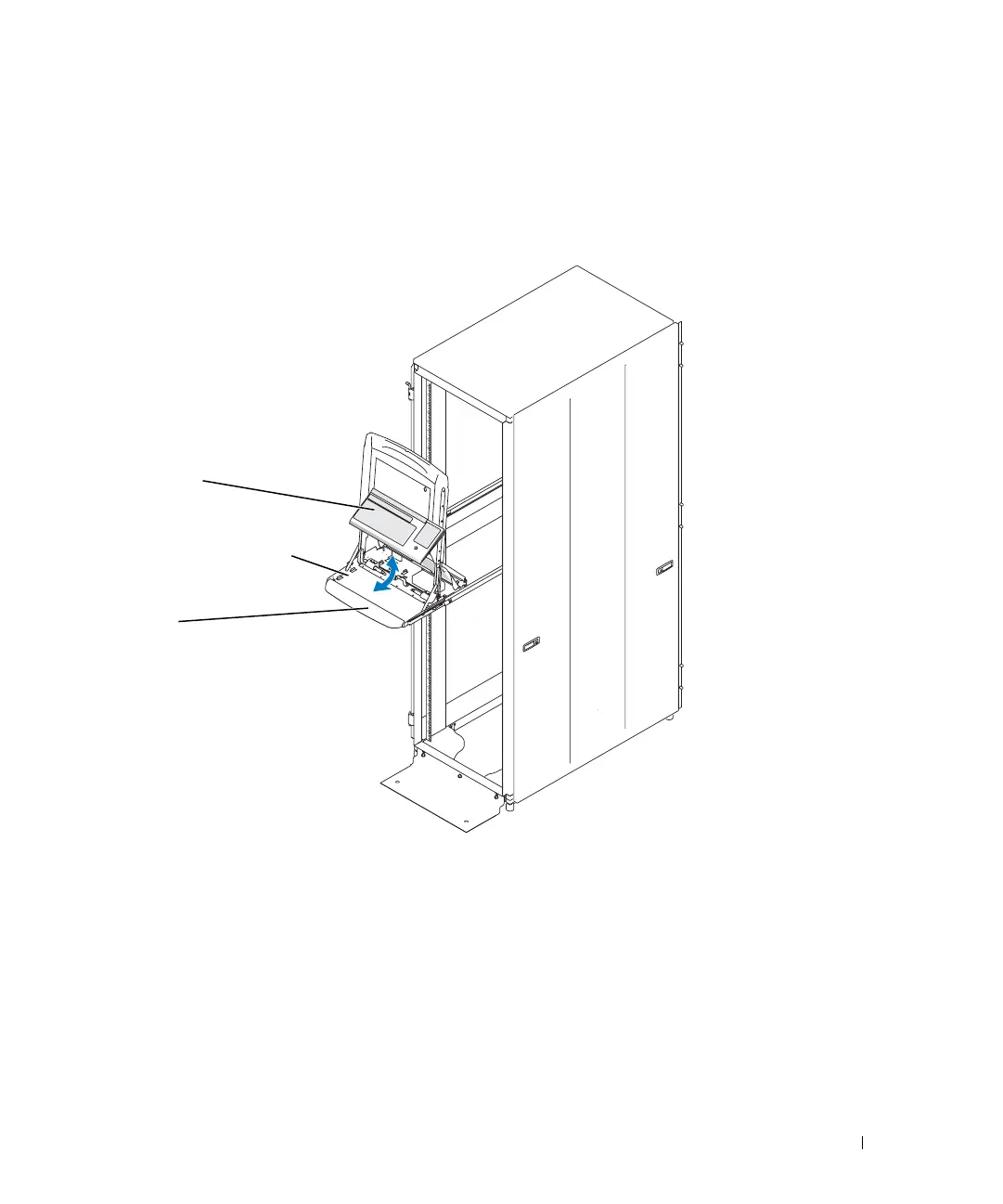

Figure 2-9. Installation du clavier dans le plateau
5
Faites passer le câble du clavier/de la boule de pointage du côté gauche dans deux des
crochets de fixation situés au bas du boîtier de câbles, puis dans la découpe située à
l'arrière du plateau. Voir la Figure 2-10.
6 Acheminez le câble du clavier/de la boule de pointage le long du bras et des autres
câbles, puis insérez-le dans les languettes de fixation du bras.
7 Pour aplatir suffisamment le faisceau de câbles de manière à ce qu'il tienne dans le
bras de maintien des câbles, appuyez sur le faisceau de câbles sur toute la longueur du
bras.
clavier
repose-
poignets
marques d'alignement (2)
