4-10 取り付けガイド
www.dell.com | support.dell.com

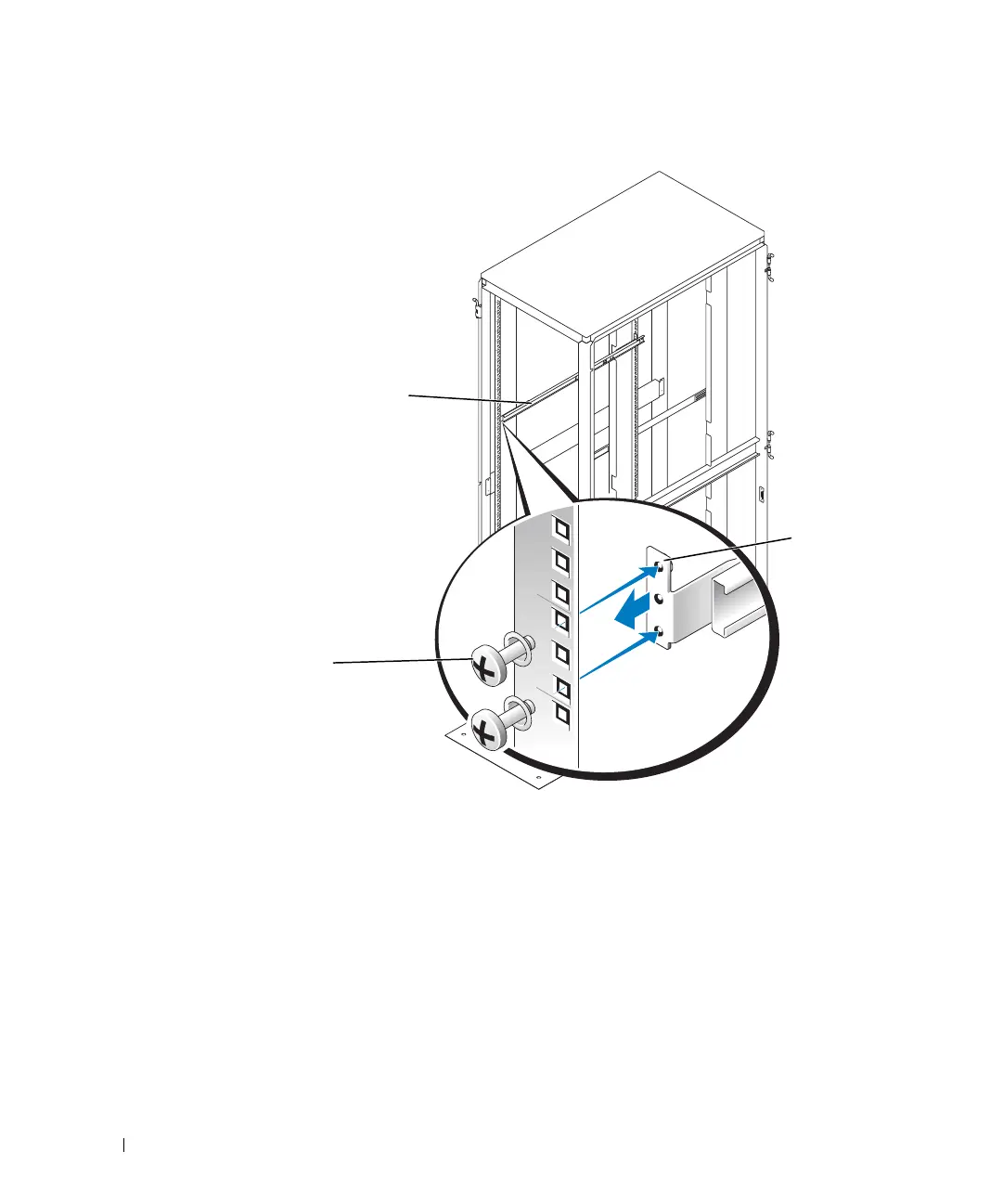

図 4-5. VersaRails スライドアセンブリの取り付け
1-U KMM トレイのラックへの取り付け
1
左右のスライドレールをスライドアセンブリから引き出すと、完全に伸びた位置
でロックされます。
2
1-U KMM
トレイレールの位置をスライドレールの前面と合わせ、トレイレール
をスライドレールに挿入し、トレイ両側にある金属製の梱包ブラケットがラック
の垂直レールに当たるまでトレイをラックに押し込みます（ロック機構を超える
時に押す力が余計に必要になる場合があります）。
図
4-6
を参照してください。
ラック正面
スライドアセンブリ（2）
10-32 x 0.5 インチフランジ
ヘッドプラスネジとワッ
シャー（スライドアセンブ
リにつき 5 組）
取り付け
ブラケットの
フランジ
