ケーブル処理アームのラックへの取り付け
1
トレイをラック前面から大きく引き出して、背面で作業するために十分な空間を
確保します。
2
ラックの背面から、ケーブル処理アームをトレイの背面に固定しているオレンジ
色の梱包ネジを取り外します。ネジの位置については、図
4-6
を参照してくださ
い。
3
ケーブル処理アームの固定されていない側の端を、左側の固定レールの端にある
ブラケットのところまで引き出し、アームの端についている蝶ネジを使用して
アームをブラケットに取り付けます。図
4-7
を参照してください。

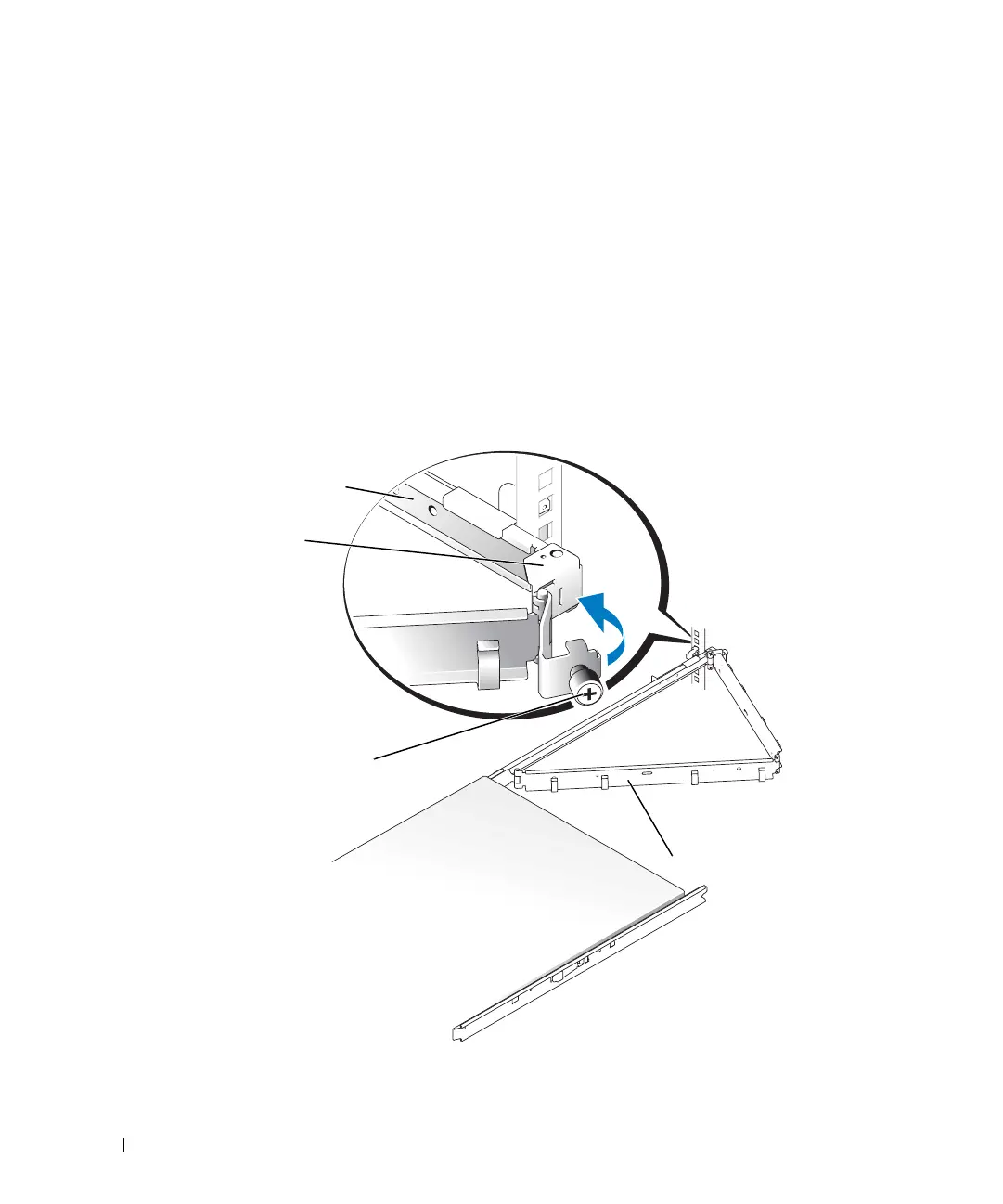

図 4-7. ケーブル処理アームの取り付け
蝶ネジ
ケーブル処理アーム
左側の固定レール
ブラケット
