28
ASSEMBLAGE
Pour votre propre sûreté, ne reliez pas la machine à la source d'énergie jusqu'à ce que la
machine soit complètement assemblée et vous lisez et comprenez le manuel d'instruction entier.
OUTILS NÉCESSAIRES
Clé hexagonale de 8 mm (fournie)
Tournevis cruciforme
L'ESTIMATION DE TEMPS D'ASSEMBLEE
L’Assemblée pour cette machine prend une à deux heures.

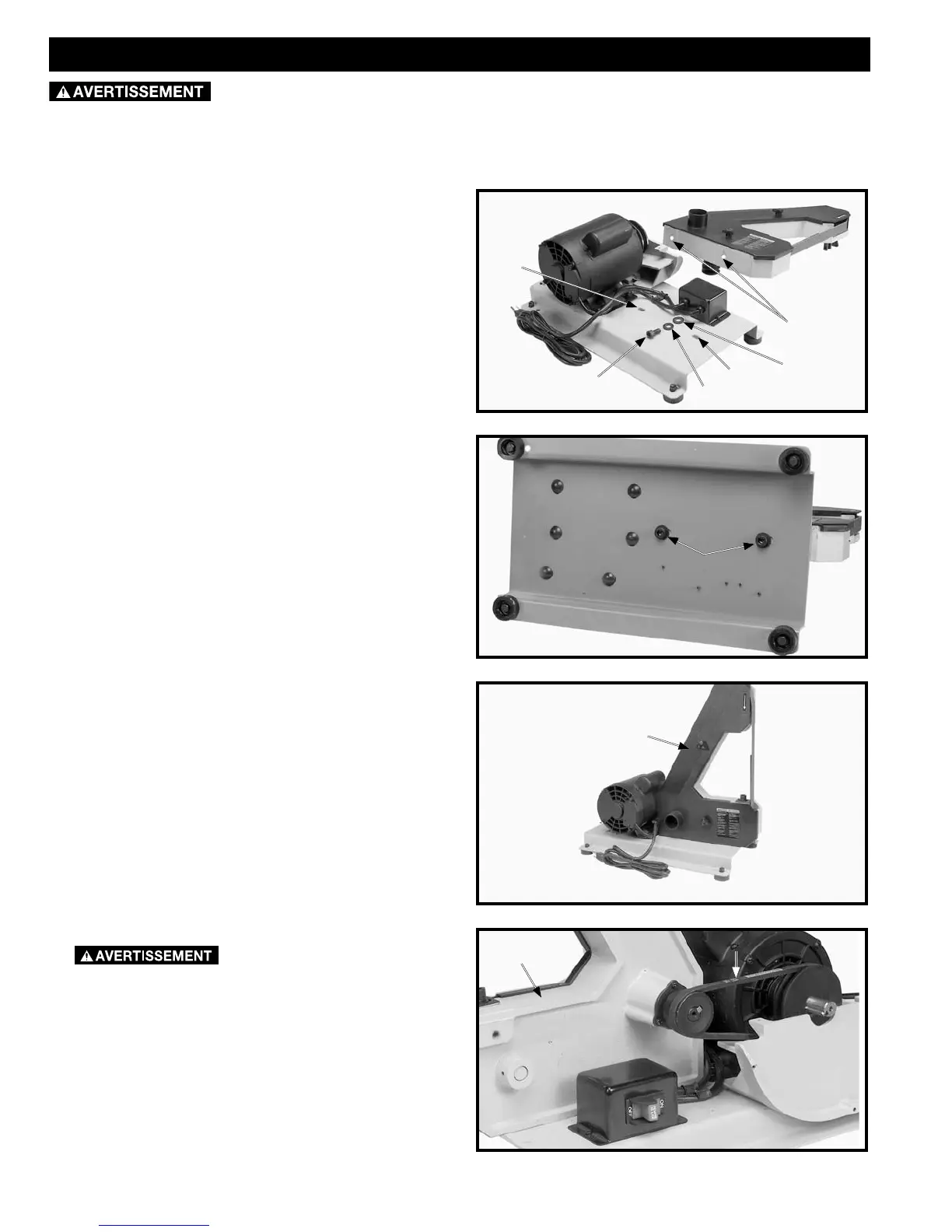

Fig. 1
Fig. 2
Fig. 3
Fig. 4
ASSEMBLAGE DE LA PONCEUSE À
COURROIE À LA BASE
1. Enfiler une rondelle de blocage de 10 mm (D) fig.
1, et une rondelle plate de 10 mm (E) sur une vis à
tête cylindrique à 6 pans creux M10 x 1,5 x 20 mm
(A) puis insérer, vers le haut, la vis dans le trou (B)
dans la base. À CETTE ÉTAPE, NE PAS SERRER
COMPLÈTEMENT LES DEUX VIS (A), FIG. 2. Visser
la vis dans le trou taraudé (C) dans la partie inférieure
de la ponceuse à courroie. Répéter le procédé pour
l’autre trou.
2. La fig. 2 illustre les deux vis (A) insérées dans les
deux trous de la partie inférieure de la base.
3. La fig. 3 illustre la ponceuse à courroie (D) assemblée
à la base.
ASSEMBLAGE DE LA COURROIE
D’ENTRAÎNEMENT ET RÉGLAGE DE LA
TENSION
1. débrancher l’appareil de la
source d’alimentation.
2. Assembler la courroie d’entraînement (A) fig. 4, aux
deux poulies comme indiquée.
3. Glisser le module du bâti de la ponceuse à courroie
(B) fig. 4,vers l’avant jusqu’à l’obtention d’une
déviation d’environ 6,4 à 12,7 mm (1/4 à 1/2 po) de la
courroie à la portée centrale des poulies en utilisant
une légère pression du doigt.
4. Serrer alors les deux vis à tête cylindrique à 6 pans
creux M10 x 1,5 x 20 mm (A) fig. 2, qui fixent la
ponceuse à courroie à la base.
A
B
A
D
A
B
B
C
D
E
