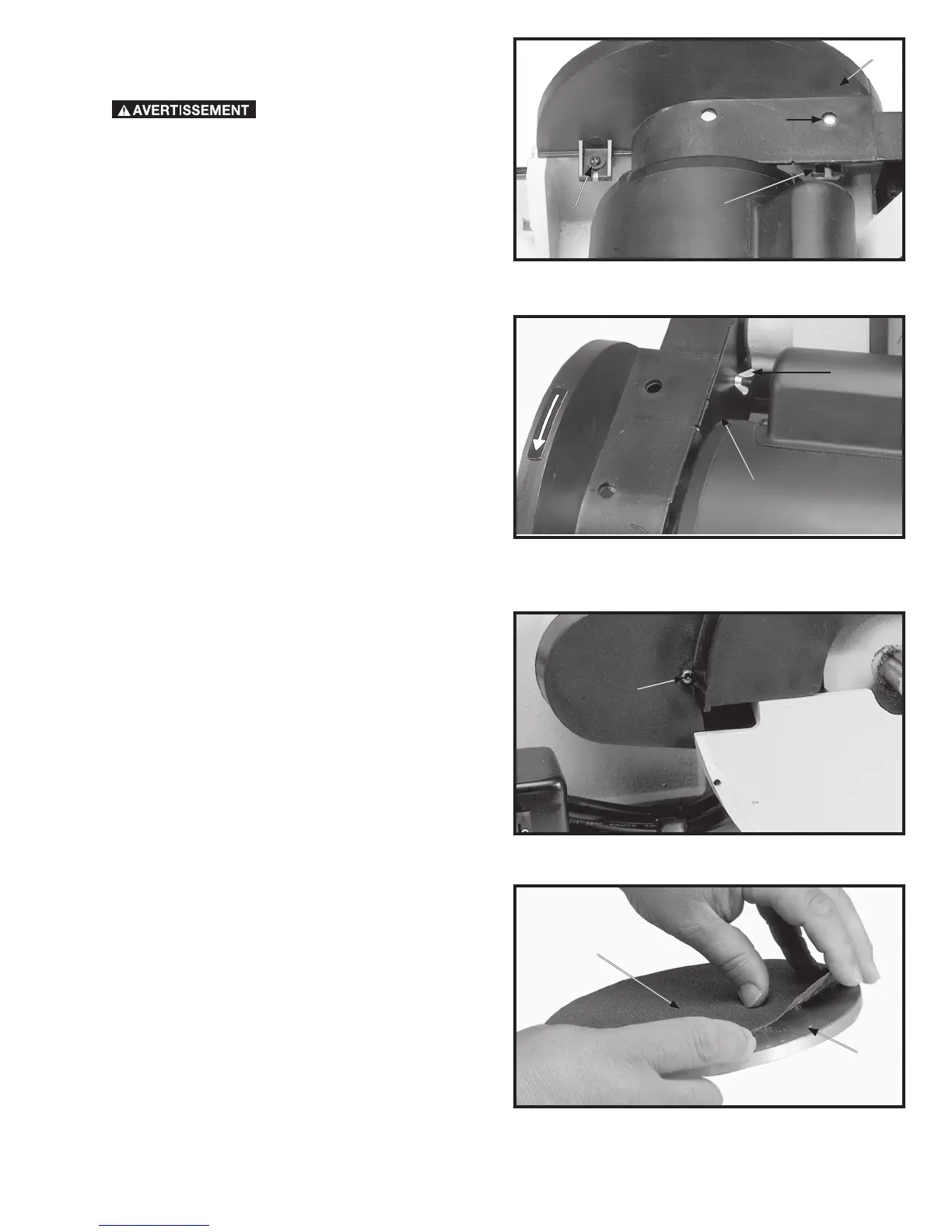

ASSEMBLAGE DU DISPOSITIF DE
PROTECTION POUR LE DISQUE, LA BANDE
ABRASIVE ET LES POULIES
1. débrancher l’appareil de la
source d’alimentation.
2. Installer le dispositif de protection (A) fig. 5, en place
sur le cadre de la ponceuse à disque et le fixer à
l’aide de deux vis à tête cylindrique bombée M4
x 0,07 x 10 mm (B) et (C) et deux rondelles plates
de 4,8 mm (3/16 po). À CETTE ÉTAPE, NE PAS
SERRER COMPLÈTEMENT LES VIS (B) ET (C). IL
SERA NÉCESSAIRE DE RÉGLER LE DISPOSITIF
DE PROTECTION À LA PLAQUE DE SUPPORT
D’ABRASIF. REMARQUE : l’accès à la vis (C)
s’effectue par le trou (D) sur le dessus du dispositif
de protection.
3. Assembler le dispositif de protection interne (E) fig.
6, au module de protection à l’aide d’une vis à tête
cylindrique bombée de M4 x 0,07 x 45 mm (F) fig. 7,
et un écrou à oreilles de M4 x 0,07 (G) fig. 6, comme
indiqué.
ASSEMBLAGE DU DISQUE ABRASIF À LA
PLAQUE DU DISQUE
1. S’assurer que la plaque du disque (A) fig. 8, soit
propre.
2. Décoller la pellicule au dos du disque abrasif (B) et
l’appliquer fermement sur la plaque du disque (A)
comme indiqué à la fig. 8.
