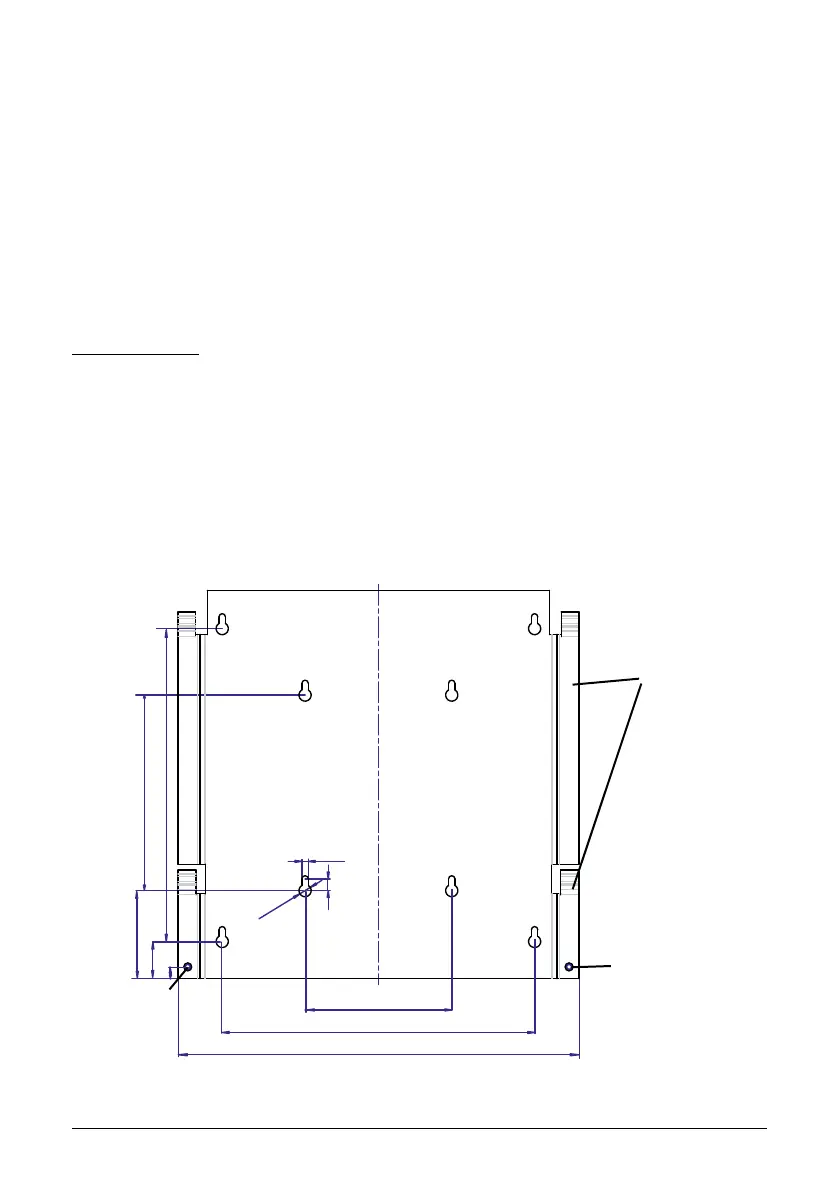

39
319.5
150
320
200
6.5
12
Ø
12.5
90
38
12
410 ± 0.5
Wand-
halterung
Gewindebolzen zur
Gerätesicherung
Gewindebolzen zur
Gerätesicherung
6.3 Wartung
Achten Sie während der gesamten Betriebsdauer darauf, dass der Solar Inverter nicht abgedeckt
wird. Außerdem muss in regelmäßigen Abständen das Gehäuse von Staub und Verschmutzungen
befreit werden.
Im Gerät benden sich keine zu wartenden Komponenten und das Gehäuse darf unter keinen
Umständen geöffnet werden.
6.4 Montage
Zur problemlosen Montage des Solar Inverters sollten Sie die mitgelieferte Wandhalterung verwen-
den. Die Anbringung sollte mit Hilfe geeigneter Schrauben erfolgen. Montieren Sie die Wandhalte-
rung so, dass der Solar Inverter später nur noch eingehängt werden muss. Danach ist das Gerät
fest zu schrauben.
Montageanleitung
1. Montieren Sie die Wandhalterung an mindestens vier der acht Löcher mit geeigneten
Schrauben (max. 6mm Ø). Zum Markieren der Positionen für die Bohrlöcher können Sie
die Wandhalterung als Bohrschablone verwenden.
2. Heben Sie den Solar Inverter aufgrund des Gewichts von 32 kg mit mindestens zwei
Personen aus dem Transportkarton.
3. Hängen Sie den Solar Inverter mit mindestens zwei Personen in die Wandhalterung ein.
4. Schrauben Sie die mitgelieferten Befestigungsmuttern und Unterlagscheiben auf den
Gewindebolzen zur Gerätesicherung fest.
5. Prüfen Sie den Solar Inverter auf festen Sitz.
