47
7 Bedienkonzept
7.1 Das Display
Die Auslieferung des Solar Inverters erfolgt in betriebsbereitem Zustand. Für den Anwender sind
deshalb keine Voreinstellungen erforderlich.

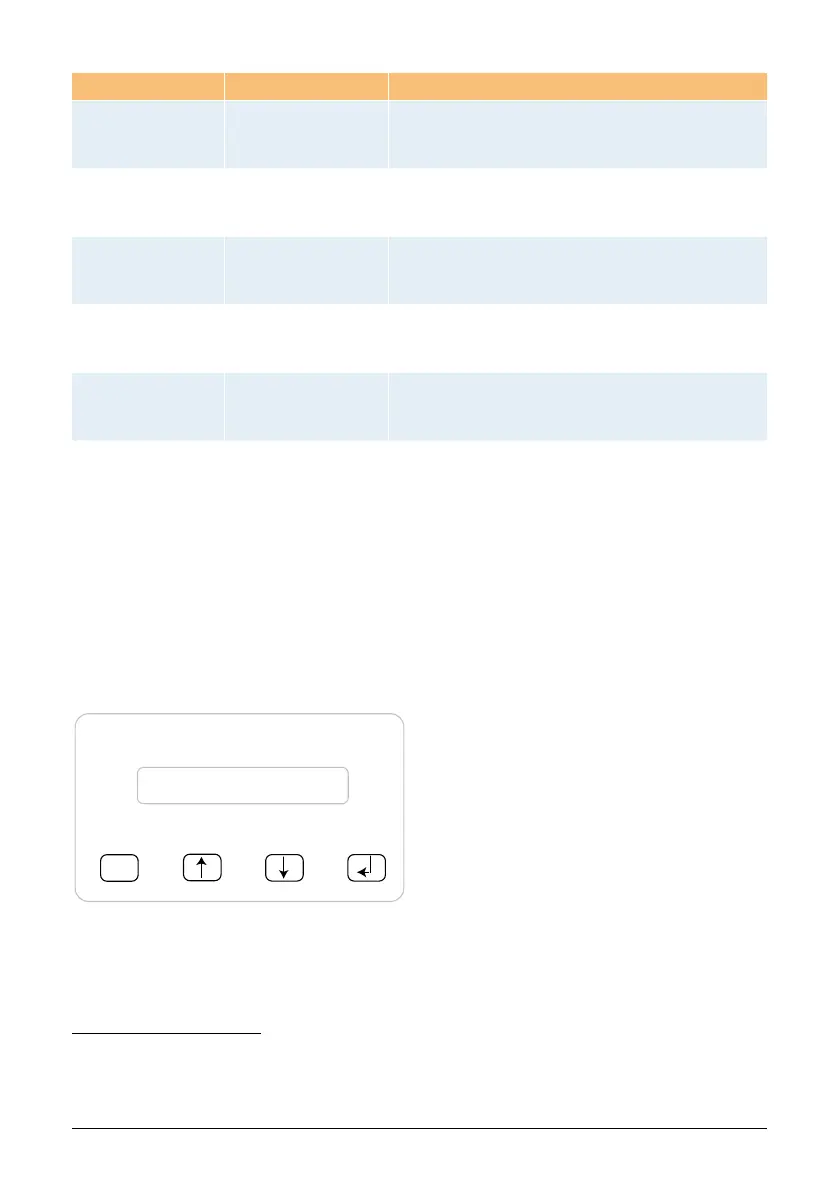

Das Display am Gerät zeigt verschiedene Informationen an. Die Eingabetasten dienen zur Einstel-
lung des Geräts und zum Abruf von Informationen. Die angezeigten Messdaten können mit einer
Toleranz von bis zu 5% abweichen.
ESC
(A) (B) (C) (D)
7.2 Navigation im Display
Beleuchtung des Displays
Durch Drücken der ENTER Taste im Automatikbetrieb erfolgt die Displaybeleuchtung. Sollte inner-
halb von 30 Sekunden keine Taste betätigt werden, erlischt die Displaybeleuchtung automatisch.
Das Setup-Menü gestattet die Auswahl zwischen durchgängiger oder automatischer Beleuchtung.
Durch Drücken der ENTER Taste wird die Displaybeleuchtung wieder eingeschaltet.
Taste (A), ESC: Zum Wechsel aus den
Menüpunkten ins Haupt-
menü und zum Ausstieg
aus jedem Untermenü.
Taste (B) und (C): Zum Scrollen in den
einzelnen Menüpunkten
bzw. um Einstellungen im
Setup-Menü vorzunehmen.
Taste (D), ENTER: ENTER Taste zum Wechsel
in die Menüebenen und zur
Eingabebestätigung im
Setup-Menü.
LED Zustand Betriebszustand Erläuterung
grün: <an>
rot: <aus>
gelb: <aus>
Einspeisebetrieb.
Normaler Betriebszustand:
UPV: 170 V bis 540 V.
grün: <aus>
rot: <an/aus>
gelb: <an/aus>
Gerätestörung.
Interne oder externe Störung
(Einspeisung unterbrochen).
Siehe Displaymeldungen!
grün: <an/blinkt>
rot: <an>
gelb: <aus>
Erdschluss.
Isolationswiderstand zwischen PV ( - ) und / oder
PV (+ ) ist kleiner 550 kOHM.
grün: <aus>
rot: <an/aus>
gelb: <an>
Allgemeiner Fehler-
zustand.
Solar Inverter ist nicht am Netz angeschlossen.
Das Gerät speist keine Leistung ins Netz ein.
Siehe Displaymeldungen!
grün: <an/aus>
rot: <an/aus>
gelb: <blinkt>
Warnmeldung.
Solar Inverter kann weiterhin betrieben werden.
Siehe Displaymeldungen!
