6.5 Umgebungstemperatur
Der Solar Inverter kann bei einer Umgebungstemperatur von -25°C bis +60°C betrieben werden.

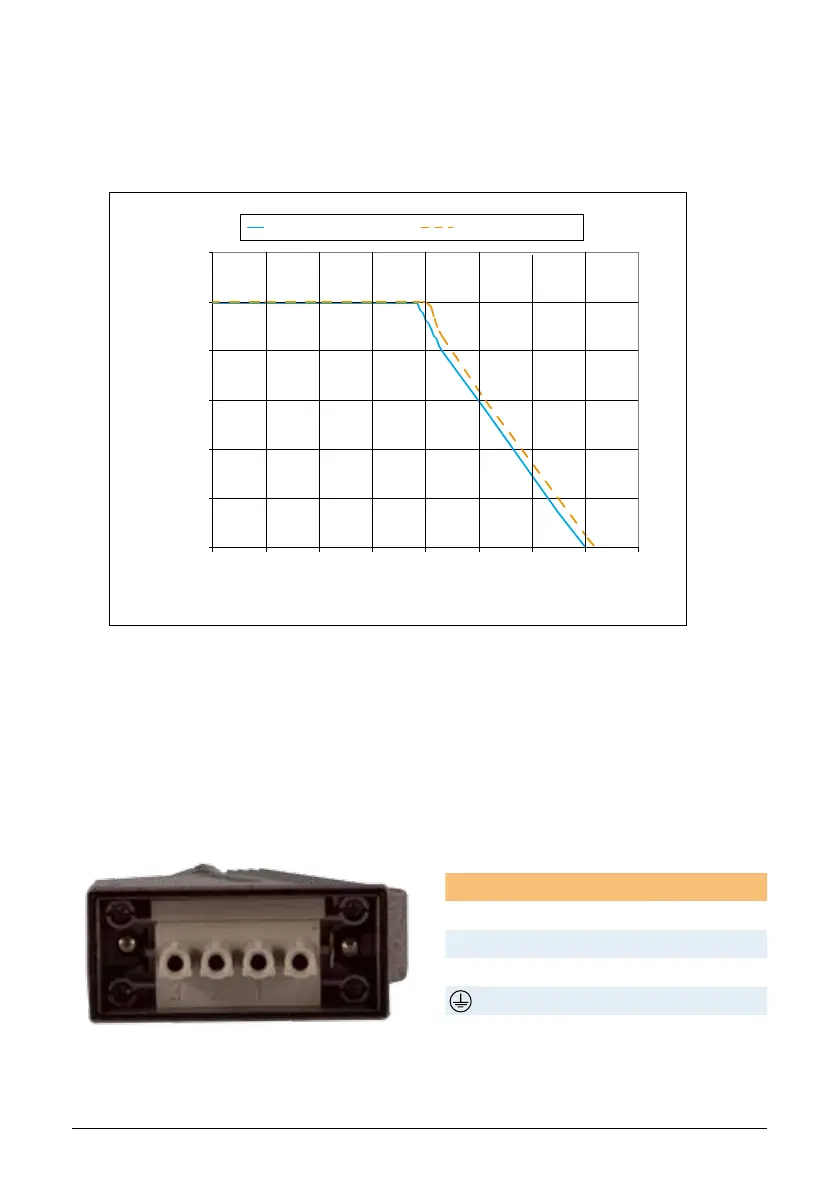

Das folgende Diagramm gibt die automatische Leistungsreduzierung der vom Solar Inverter
abgegebenen Leistung in Abhängigkeit von der Umgebungstemperatur wieder.
Das Gerät sollte an einem gut belüfteten, kühlen und trockenen Montageort installiert werden.
6.6 Netzanschluss
Über einen AC Stecker Phoenix
VARIOCON wird das Netz (AC Output) angeschlossen. Auf dem
Schraubklemmen-Anschluss des Steckers nden Sie die richtige Belegung. Der Solar Inverter
muss über eine dreiadrige Leitung (L, N, PE) an das Netz angeschlossen werden. Die angeschlos-
sene AC Leitung muss vor dem Lösen bzw. vor der Montage des AC Steckers spannungsfrei ge-
schaltet werden.
Der Anschluss an den AC Stecker Phoenix muss mit einer exiblen Leitung und Leiterquerschnitt
von min. 4,0 mm² bis max. 6,0 mm² erfolgen.
Vor jedem Gerät ist in der Leitung L ein Sicherungsautomat vorzusehen mit einem Nennstrom von
32 A und einer Auslösekennlinie Typ B. Außerdem ist auf die Selektivität der vor dem Automaten
geschalteten Sicherungselement zu achten.
0
1000
2000
3000
4000
5000
6000
0 10 20 30 40 50 60 70 80
U m g eb ung stem p eratur (°C )
Ausgangsleistung (W )
5000 W ohne Lüfter
5000 W mit Lüfter
Hinweis: Begrenzung der Ausgangsnennleistung auf 4600 W für deutsches Gerät EOE460100009
Anschluss Bedeutung Kabelfarbe
1 Phase schwarz oder braun
2 nicht belegt
3 Neutral blau
(PE) / Schutzleiter grün/gelb
