6.8 Branchement des interfaces RS485 (EIA485)
Les interfaces non-utilisées doivent être obstruées systématiquement. En cas d’utilisation d’une
interface, seul un contre-connecteur approprié doit être utilisé.
Fournisseur du contre-connecteur: Société HARTING Deutschland GmbH & Co. KG (B.P. 2451,
D - 32381 Minden; www.harting.com).
Référence de commande : 09 45 145 1510, Cable Manager Blue IP67 Push-Pull Data Plug
09 45 145 1500, Cable Manager White IP67 Push-Pull Data Plug
-
~
-
~
-
~
-
~
230 V - Distribution à domicile

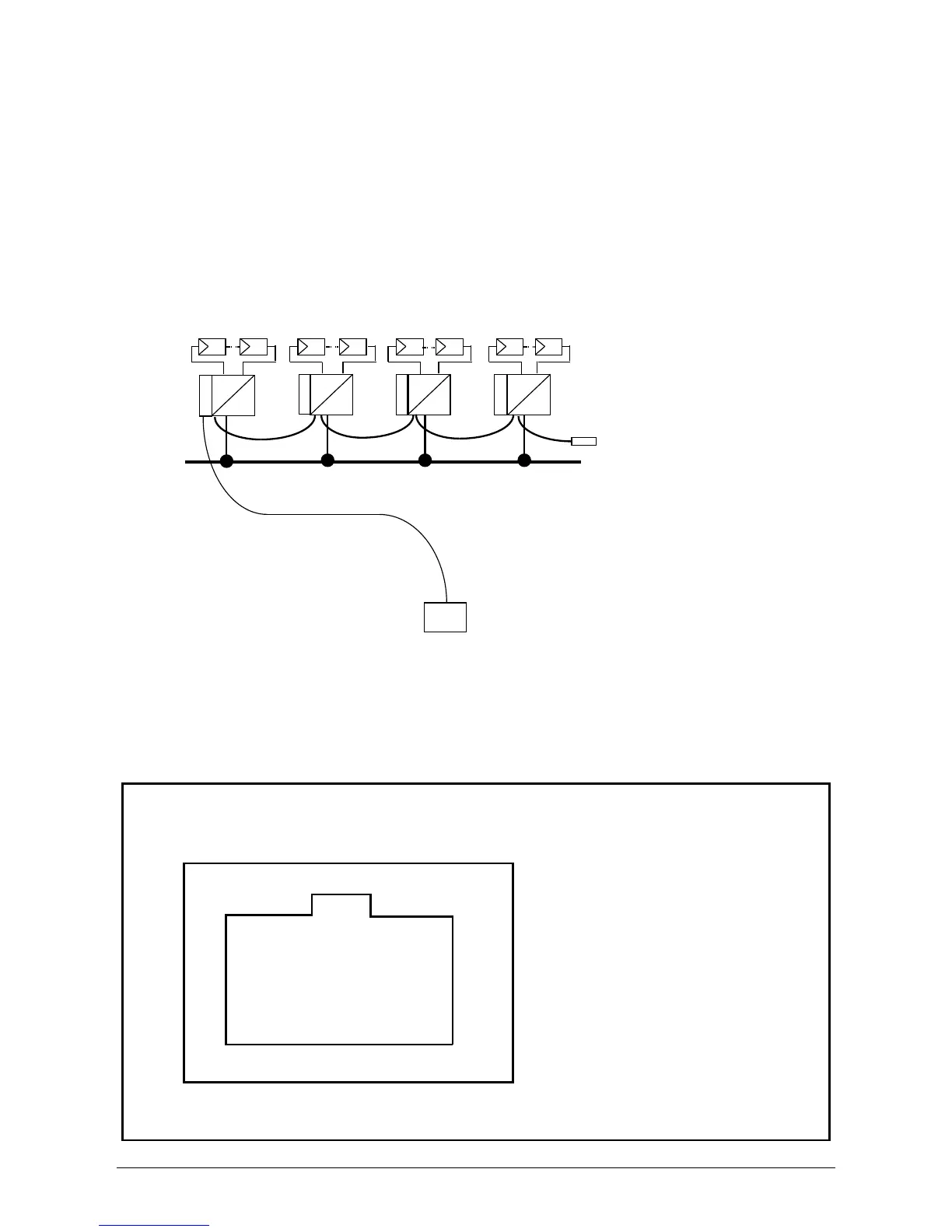

Connexion RS485 (EIA485)
Datalogger
Résistance de terminaison
RS485 (EIA485)
8
1
Pin
1 Réservée
2 Réservée
3 Réservée
4 GND (RS485)
5 Réservée
6 RX_B (RS485)
7 TX_A (RS485)
8 Réservée
Vue de dessus
Brochage de la prise RS485 (EIA485)
