90 Manuale di istruzioni SOLIVIA 3.3 EU G3
6.8 Connessione di interfaccia RS485 (EIA485)
Le porte di interfaccia inutilizzate devono essere sempre ermeticamente chiuse. Per il collegamento
alle porte di interfaccia utilizzate impiegare solo connettori corrispondenti idonei.
I connettori idonei sono forniti dalla ditta HARTING Deutschland GmbH & Co. KG (PF 2451, D -
32381 Minden; www.harting.com).
Dati per l’ordinazione: 09 45 145 1510 Cable Manager Blue IP67 Push-Pull Data Plug
09 45 145 1500 Cable Manager White IP67 Push-Pull Data Plug
-
~
-
~
-
~
-
~

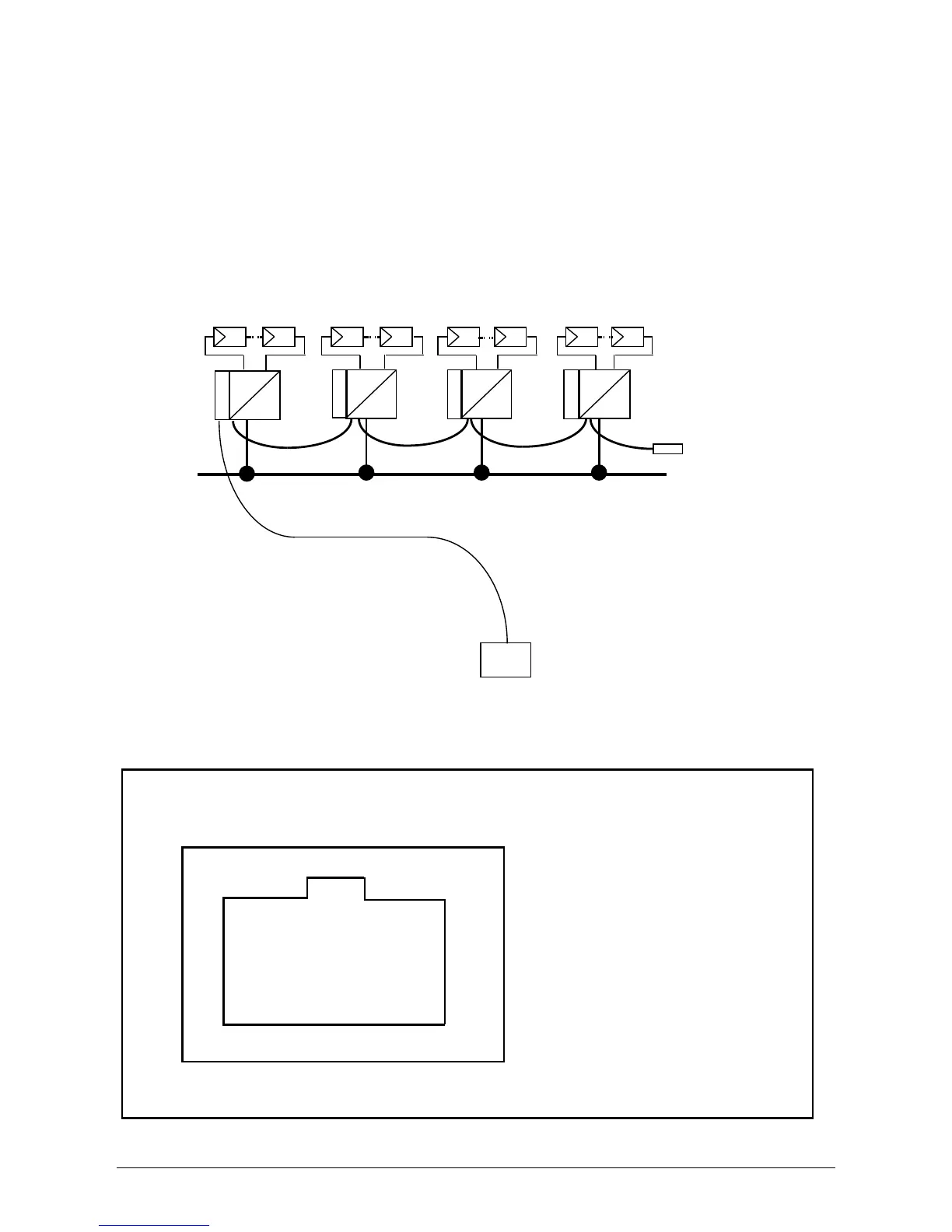

230 V – Rete elettrica domestica
RS485 (EIA485) – Collegamento
Data logger
Resistenza di
terminazione RS485
(EIA485)
8
1
Pin
1 Riservati
2 Riservati
3 Riservati
4 GND (RS485)
5 Riservati
6 RX_B (RS485)
7 TX_A (RS485)
8 Riservati
Vista dall'alto
Piedinatura dell'RS485 (EIA485)
