6.9 Elektrische aansluiting en inbedrijfstelling

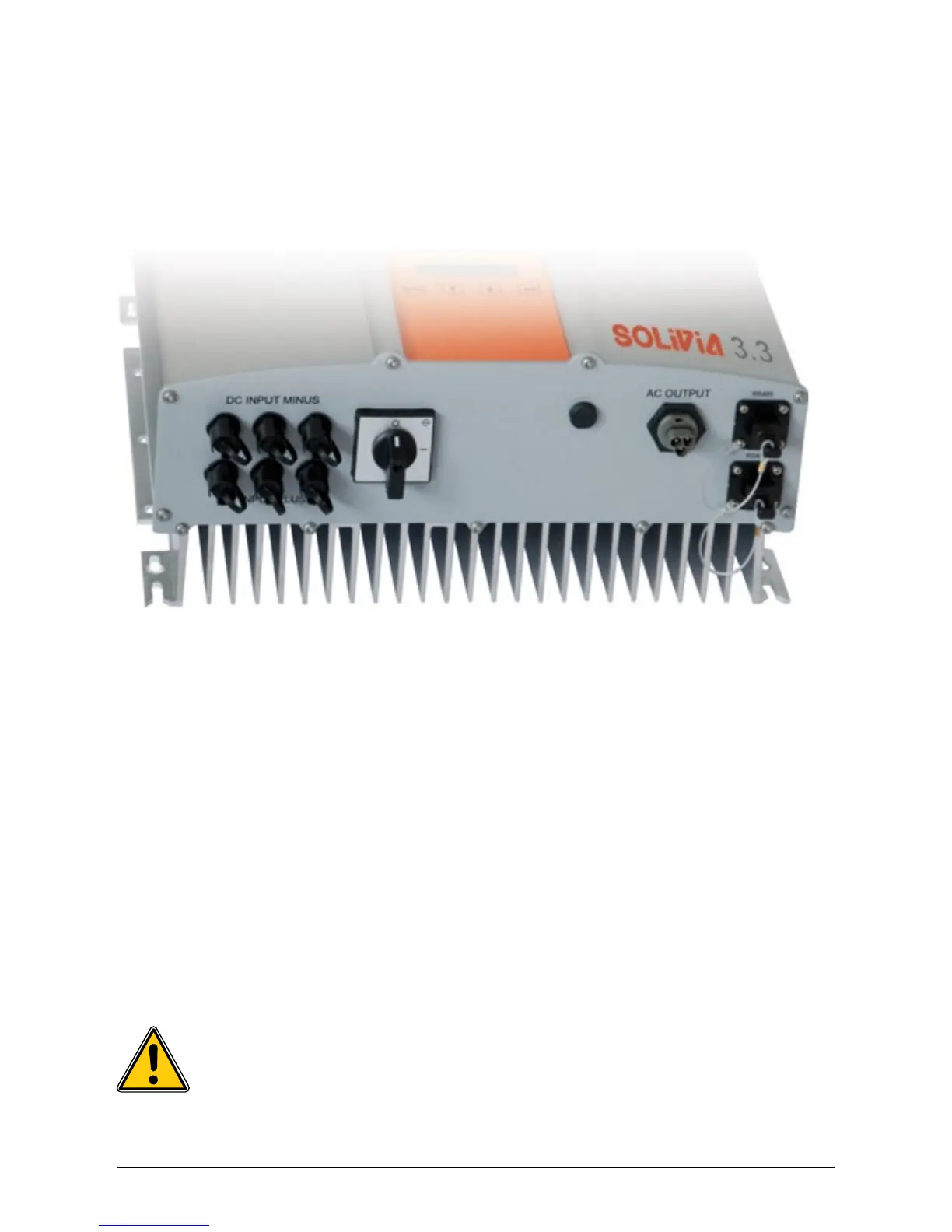

Deze omvormer wordt elektrisch aangesloten via de insteekcontacten op de behuizing. Het appa-
raat mag in geen geval worden geopend!
Om het apparaat in te stellen moeten deze procedures zorgvuldig worden nageleefd:
1. Zet de DC-disconnector uit.
2. DC verbinding: Verbind eerst de PV module strings met de DC Tyco Solarlok connectoren
(controleer juiste polariteit).
3. AC verbinding: Installeer de Wieland AC duoconnector op de AC-uitvoerkabel en sluit de AC-
connector aan op de zonne-inverter. Zorg ervoor dat de mof met linkse en rechtse draad goed
bevestigd en vastgedraaid is.
4. Controleer alle voedingskabels en verbindingen nogmaals, vooraleer de stroom weer aan te
zetten.
5. Schakel de DC-disconnecter aan.
6. Sluit de circuitbreker aan de kant van de AC uitvoer.
7. In geval van voldoende PV-spanning (UPV > 150 V), gaat het apparaat nu in de teruglevering-
sstand.
8. Bij een nieuwe installatie moeten de tijd en de datum worden ingesteld in het submenu S
(Instellingen) (zie § 7.3.8).
Alle niet-aangesloten stekkers en aansluitingen moeten worden afgesloten met de
meegeleverde afdichtingen.
