Návod k obsluze SOLIVIA 3.3 EU G3
* Maximální hodnota střídavého proudu indikuje výkon,
který by mohl invertor dodávat. Takovéto maximální
hodnoty střídavého proudu však nemusí být dosaženo.
** Rozsah střídavého napětí a frekvence bude
naprogramován v souladu s místními požadavky
jednotlivých zemí.

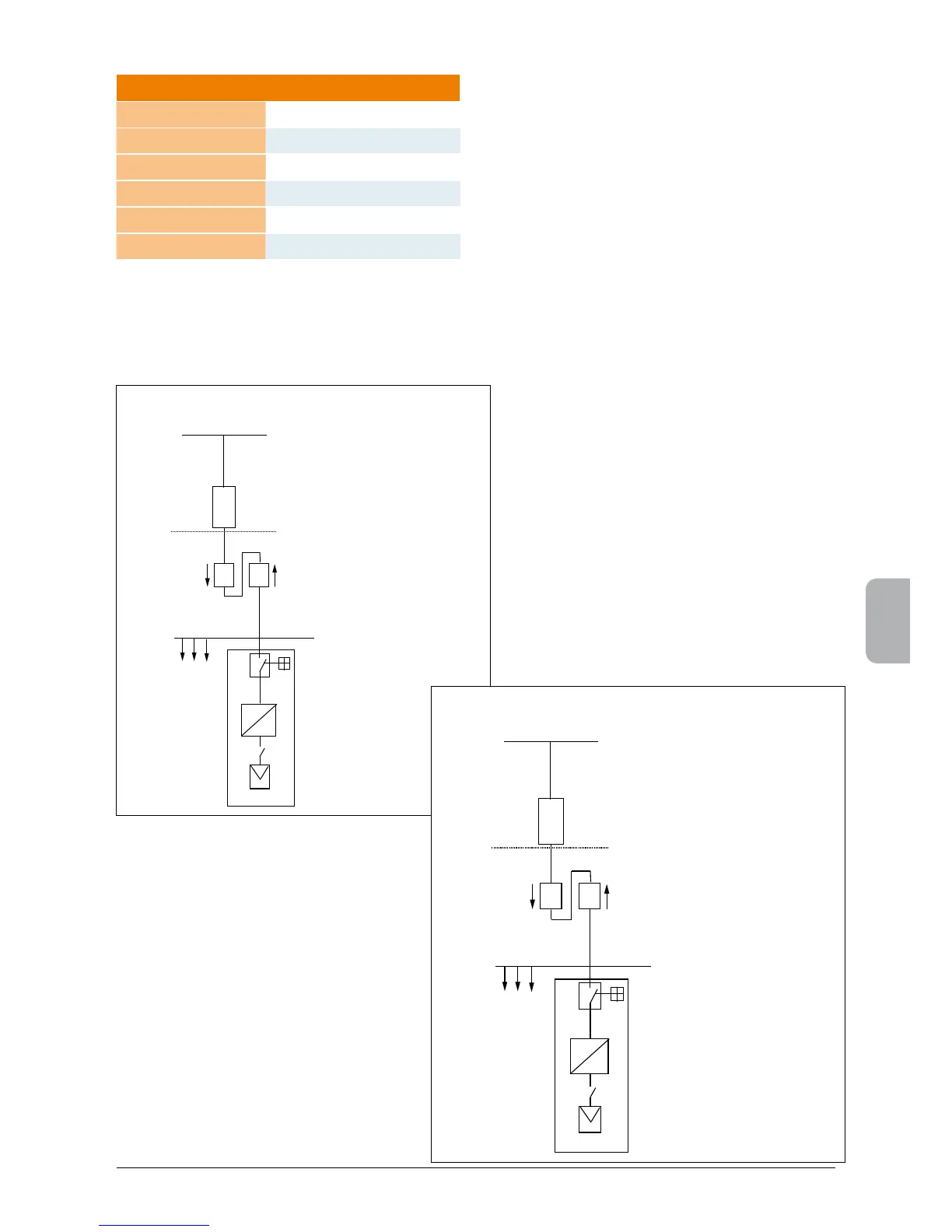

OBECNÉ SPECIFIKACE
Název modelu SOLIVIA 3.3 EU G3
Max. účinnost 96,0 %
Účinnost dle EU 94,8 %
Provozní teplota -25 ... +70 °C
Teplota skladování -25 ... +80 °C
Vlhkost 0 ... 98 %
10 Příloha
10.1 Příklady připojení
Domácí přípojková skříň
Vedení domácí přípojky
Síť nízkého napětí ~ 400 / 230 V
VNB
Zákazník
Hranice vlastnictví
Z
(1)
Z
(2)
Měřící zařízení:
(1) Měřič odběru
(2) Měřič dodávky
vždy se zpětným uzávěrem
Poznámka: Lze používat také měřící zařízení,
které odděleně eviduje oba směry energií
=
~
~ 400 / 230 V
Spotřebiče
zákazníka
Fotovoltaický
generátor s
invertory
max. 4,6 kVA
Spínací jednotka
Rozvaděč proudového okruhu
Ochrana při ostrovním provozus monitorováním
napětí a frekvence a měřením impedance sítě
Jištění před zkratem
Ochrana proti přetížení
Jednotlivé soustavy pro výrobu energie v paralelním provozu bez možnosti
samostatného provozu sítě, jednofázové napájení s ochrana při ostrovním provozu.
Domácí přípojková skříň
Vedení domácí přípojky
Síť nízkého napětí ~ 400 / 230 V
VNB
Zákazník
Hranice vlastnictví
Z
(1)
Z
(2)
Měřící zařízení:
(1) Měřič odběru
(2) Měřič dodávky
vždy se zpětným uzávěrem
Poznámka: Lze používat také měřící zařízení,
které odděleně eviduje oba směry energií
=
~
~ 400 / 230 V
Spotřebiče
zákazníka
Fotovoltaický
generátor s
invertory
max. 4,6 kVA
Spínací jednotka
Rozvaděč proudového okruhu
Ochrana při ostrovním provozu s monitorováním
napětí a frekvence a měřením impedance sítě
Jištění před zkratem
Ochrana proti přetížení
Jednotlivé soustavy pro výrobu energie v paralelním provozu bez možnosti
samostatného provozu sítě, jednofázové napájení s ochrana při ostrovním provozu,
separátní napájení.
