Delta SoLiViA 3.3 User Manual
5
of 1
of 1 rating
392 pages
Give review
Manual
Specs
To Next Page
To Next Page
To Previous Page
To Previous Page
Loading...
83
IT
ALIANO
Manuale di istruzioni SOLIVIA
3.3 EU G3
4.3

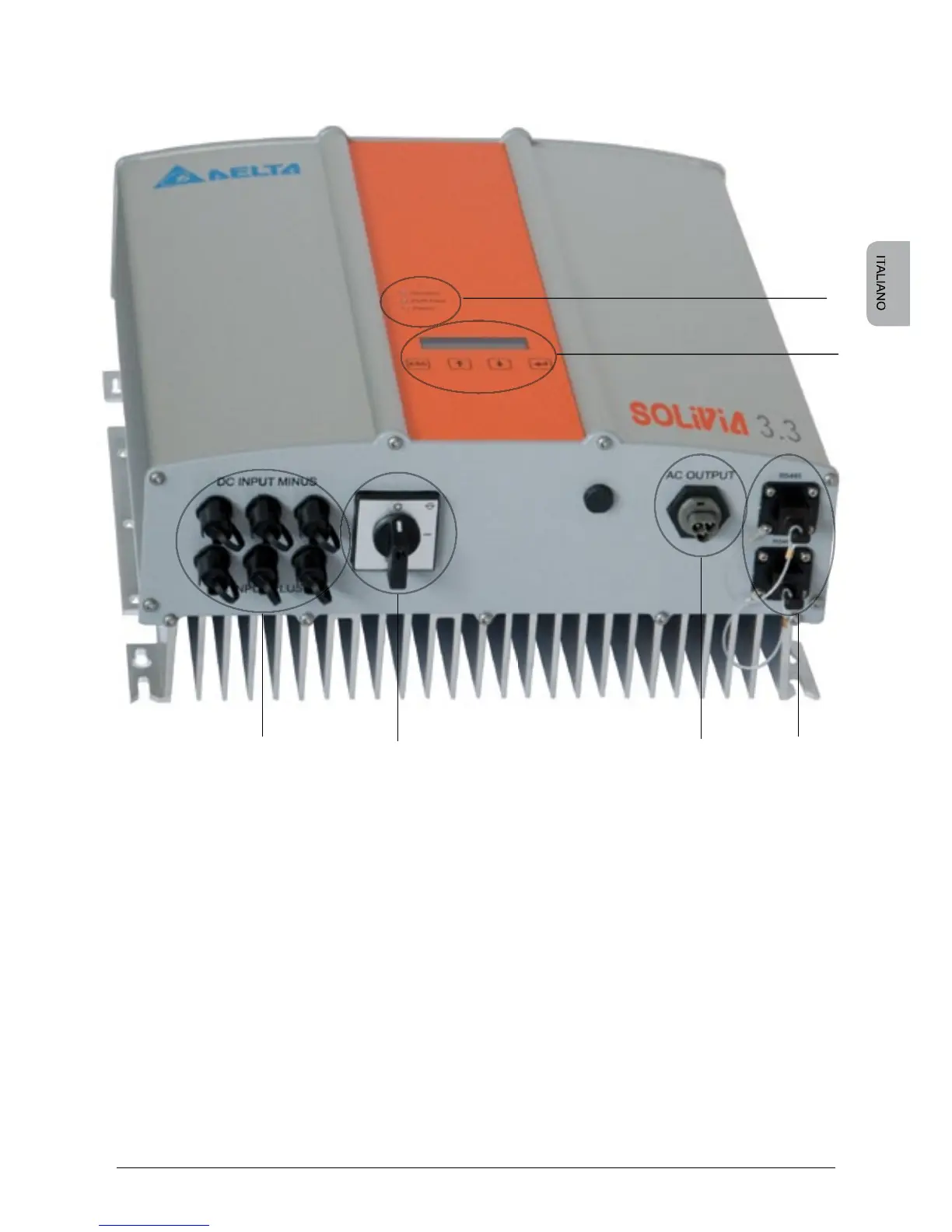

Descrizione del dispositivo
(1) Connessioni per i moduli FV
(2) Sezionatore CC
(3) Connessione di rete
(4) Connessione di interfaccia RS485 (EIA485)
(5) Display per la visualizzazione dello stato e tasti di servizio
(6) LED per la visualizzazione dello stato operativo
IT
ALIANO
(1)
(2)
(3)
(5)
(6)
(4)
84
86
Table of Contents
